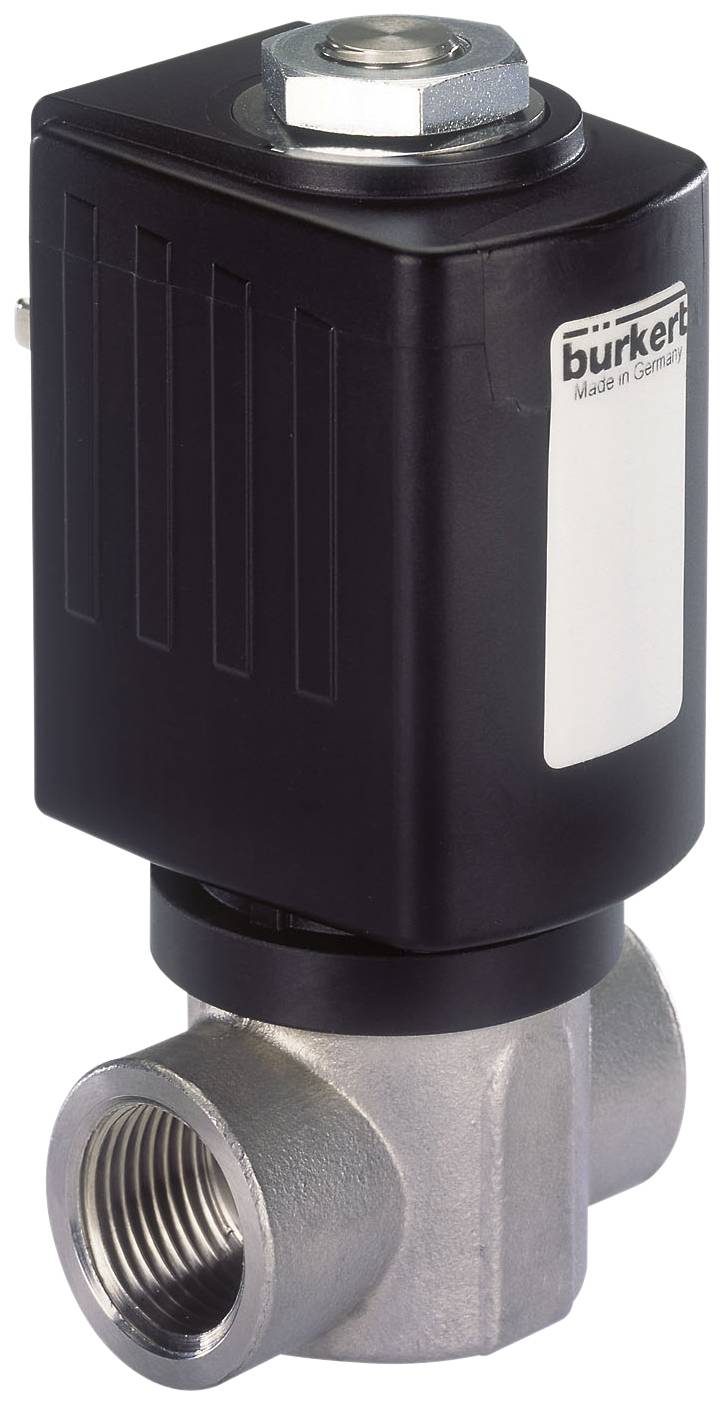

Bürkert přímo řízený ventil 178288 6027 Kompakt 24 V/AC spojka G 1/2 Jmenovitá vzdálenost 12 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 012,40 Kč / kus)
5 012,40 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný kompaktní elektromagnetický ventil
- Kompaktní konstrukce
- Direktwirkend
- FKM těsnění jako standard
- 4 x 90° otáčet lze Aufsteckspule
- Vhodné pro technické vakuový
Technické parametry
- Jmenovitý průměr 12,0 mm
- Připojení k potrubí: hrdlo G 1/2"
- Kv-Wert 2,0 m³/h
- Rozsah tlaku 0 - 1,2 bar
- Napětí 024 V/50 Hz
- Teplota média -10 až +140 °C
- Okolní teplota -10 až +55 °C
- Max. viskozita 21 mm²/s
- Doba rozpojení 10 - 20 ms
- Doba zapnutí 20 - 30 ms
- Elektrické příkon 105 VA zpoždění sepnutí, 37 VA provoz (teplo cívka) 16 W
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/AC
- Provozní tlak (max.)
1.2 bar
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 1/2
- Teplota média (rozsah)
-10 do +140 °C
- Číslo výrobce
178288
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.793 kg
- Max. teplota média
+140 °C
- Min. teplota média
-10 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
12 mm
- Vlastnosti
spojka
- Délka
55 mm
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Hodnota kv
33.33 l/min
Ke stažení
List technických údajů
List technických údajů 625436 Bürkert přímo řízený ventil 178288 6027 Kompakt 24 V/AC spojka G 1/2 Jmenovitá vzdálenost 12 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625436 Bürkert přímo řízený ventil 178288 6027 Kompakt 24 V/AC spojka G 1/2 Jmenovitá vzdálenost 12 mm 1 ks
Popis
Ihned působící magnetický ventil se stane zámek, dávkovací, plnicí a Beluften. To je modulární Aufsteckmagnetsystem. Cívka lze otáčet o 360 °.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný kompaktní elektromagnetický ventil
- V klidové poloze uzavřený
- Materiál pláště: nerezová ocel 1.4404 (316L)
- Těsnicí materiál FKM
- Média: vakuum, neutrální plyny a kapaliny (např. Např. stlačeného vzduchu, vodě, Hydraulikol)
- Cívka materiál epoxid (třída H)
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
