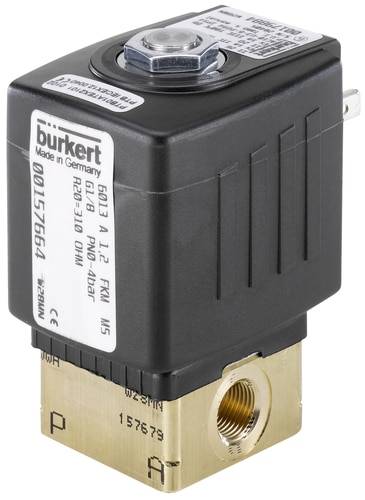

Bürkert přímo řízený ventil 136015 6013 24 V/DC spojka G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 028,93 Kč / kus)
3 028,93 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný malý elektromagnetický ventil, direktwirkend
- Malá konstrukce
- Direktwirkend
- FKM těsnění jako standard
- 4 x 90° otáčet lze Aufsteckspule
- Rychle se spínající
- Vhodné pro technické vakuový
- Pro použití vysokých teplot
Technické parametry
- Jmenovitý průměr 2,0 mm
- Připojení k potrubí: hrdlo G 1/4"
- Kv-Wert 0,12 m³/h
- Rozsah tlaku 0 - 12 bar
- Napětí: 024 V/DC
- Max. viskozita 21 mm²/s
- Doba rozpojení 20 ms
- Doba zapnutí 30 ms
- Elektrické příkon 8 W
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/DC
- Provozní tlak (max.)
12 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 1/4
- Teplota média (rozsah)
-40 do +180 °C
- Číslo výrobce
136015
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
PTFE
15 % grafitu
- Funkce
2/2-cestný
- Hmotnost
0.466 kg
- Max. teplota média
+180 °C
- Min. teplota média
-40 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
2 mm
- Vlastnosti
spojka
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-40 °C
- Účinky
přímočinný
- Hodnota kv
2 l/min
Ke stažení
List technických údajů
List technických údajů 625150 Bürkert přímo řízený ventil 136015 6013 24 V/DC spojka G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625150 Bürkert přímo řízený ventil 136015 6013 24 V/DC spojka G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
Popis
Malý magnetický ventil se stane zámek, dávkovací, plnicí a Beluften.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný malý elektromagnetický ventil
- V klidové poloze uzavřený
- Materiál pláště: mosaz
- Těsnicí materiál PTFE
- Média: neutrální plyny a kapaliny (např. tlak vzduchu, vodě, Hydraulikol, technický vakuová)
- Cívka materiál epoxid třída H
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: jednotlivé ventil trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
