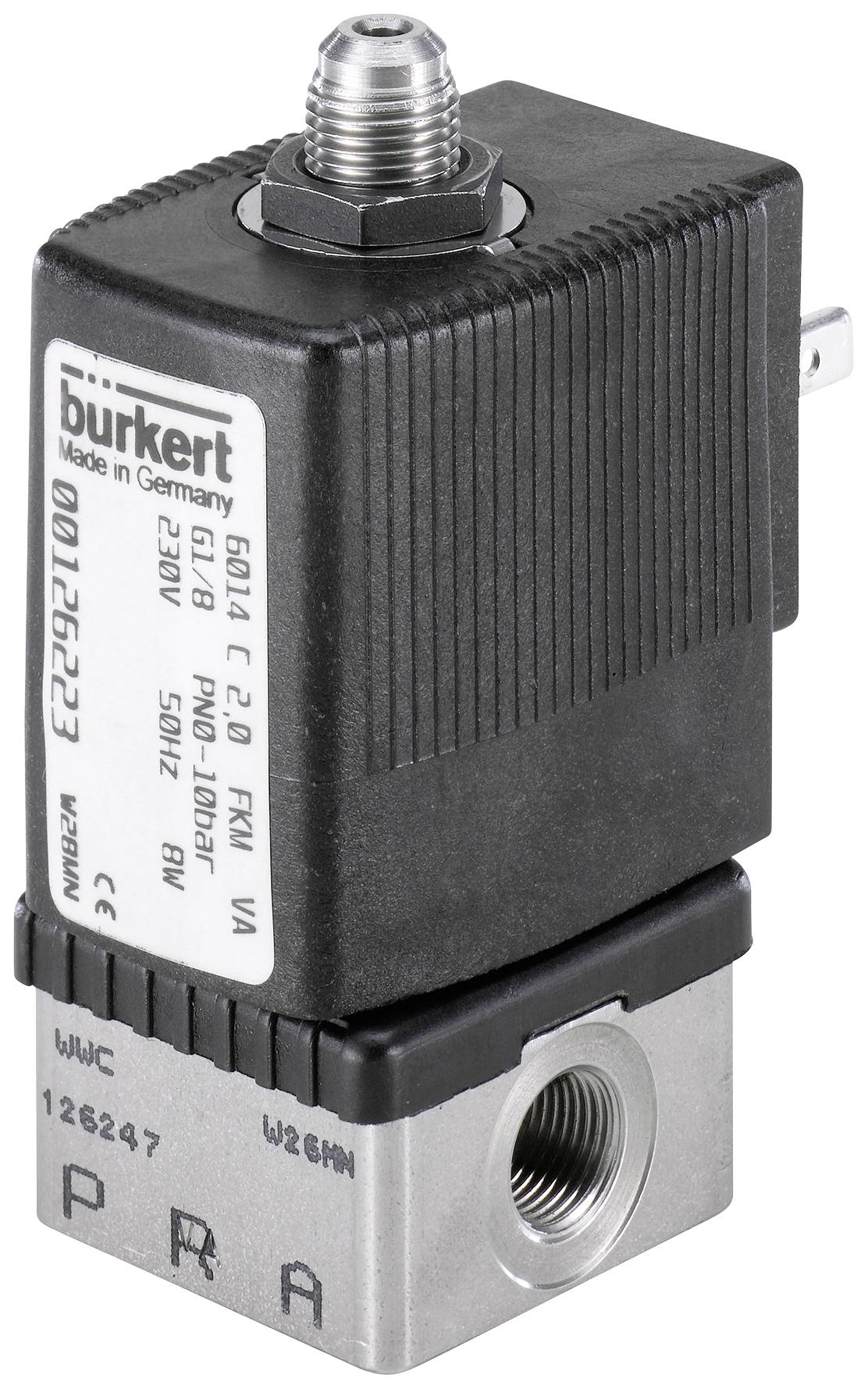

Bürkert přímo řízený ventil 126224 6014 24 V/DC Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 205,79 Kč / kus)
4 205,79 Kč
Bez DPH.
Doprava zdarma
Už jen 10 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil, přímý
- Malé provedení
- Přímý účinek
- Těsnění FKM jako standardní
- Nástrčná cívka může být otočena o 4 x 90°
- Rychlé spínání
- Pro technický vakuum
Technické parametry
- Jmenovitý průměr 2,0 mm
- Připojení k potrubí: Spojka G 1/4"
- Hodnota kV 0,11 m³/h.
- Rozsah tlaku 0 - 10 bar
- Napětí: 024 V/DC
- Teplota média -10 až +100 °C.
- Okolní teplota -10 až +55 °C.
- Viskozita max. 21 mmm²/s.
- Doba rozpojení 10 - 15 ms
- Doba sepnutí 15 - 20 ms
- Elektrický příkon 8/9 W (teplá/studená cívka)
- Typ
6014
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/DC
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/4
- Provozní tlak (max.)
10 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
126224
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
3/2-cestné
- Hmotnost
0.419 kg
- Teplota média (rozsah)
-10 do +100 °C
- Max. teplota média
+100 °C
- Min. teplota média
-10 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
2 mm
- Vlastnosti
spojka
- V
79 mm
- Délka
46 mm
- QNn hodnota
120 l/min
IP65
- Řídicí tlak (max.)
10 bar
- Řídicí tlak (min.)
0 bar
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Účinky
v klidové poloze uzavřený, výstup 2 odlehčený
- Hodnota kv
1.83 l/min
Ke stažení
List technických údajů
List technických údajů 625362 Bürkert přímo řízený ventil 126224 6014 24 V/DC Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625362 Bürkert přímo řízený ventil 126224 6014 24 V/DC Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks
Popis
Magnetický ventil se používá pro neutrální plynná a kapalná média, zejména pro ovládání nejjednodušeji účinných pneumatik nebo pro technické vakuum.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 3/2cestný magnetický ventil
- V klidové poloze uzavřený, výstup 2 odlehčený
- Bez pomocné ovládání rukou
- Materiál pláště: nerezová ocel
- Těsnicí hmota FKM
- Média: Neutrální plyny a kapaliny (např. Stlačený vzduch, voda, městský plyn, dálkové plyn, hydraulický olej, technické vakuum)
- Materiál cívky: Polyamid
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: Samostatný ventil nepřetržitý provoz 100 % doby zapnutí
- Ochrana IP 65 se zásuvkou na nářadí
- Elektrické připojení podle DIN EN 175301-803 tvar a
- Montážní poloha libovolná, pokud možno pohon vzhůru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
