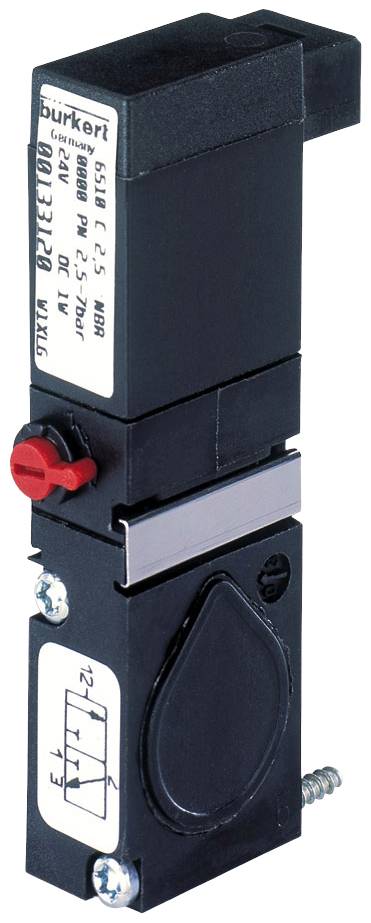

Bürkert pneumatický ventil 6510 184307 2.5 do 10 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 536,36 Kč / kus)
1 536,36 Kč
Bez DPH.
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný pneumatický ventil 10 mm
- Kompaktní provedení
- Rychlé spínání
- Nízký elektrický příkon
Technické parametry
- Pohon - ruční ovládání materiálu: Není k dispozici žádné ruční ovládání
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 11 mm
- Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 2,5 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Zástrčka - obdélník, rozměr rastru 5,08
- Elektrické připojení - elektrická poloha připojení: Napájecí strana
- Elektrické připojení - počet kontaktů: 2
- Elektrické připojení - elektrické připojení polarita: Plusový pravý pin
- Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
- Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - ovládání ventilu: Elektrická
- Charakteristiky přístroje - spínací čas otevření max.: 10 ms
- Charakteristiky přístroje - doba sepnutí je max.: 15 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Vlastnosti zařízení - upevnění: Vruty řezu plastem
- Vlastnosti zařízení - upevnění rozměry: M2 x 20
- Charakteristiky přístroje - upevnění materiál: Ocel
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 150 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 0,6 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 2,5 mm
- Procesní / vedení - připojení k napájení typu: Příruba
- Procesní / připojení k potrubí - obrázek příruby: FM08
- Procesní / návodové připojení - typ připojení: Příruba
- Procesní / návodové připojení - pracovní připojení pozice: Na pneumatickým modulu
- Procesní / potrubní připojení - připojení příruby: FM08
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP20
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ne
- Cívka (jádro) KERN) - velikost cívky: 10 mm
- Cívka (jádro) KERN - elektrický příkon min.: 0,8 W.
- Cívka (jádro) KERN - elektrický příkon max.: 0,8 W.
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
- Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
- Materiály – předřídicí materiál: Dotek média: PPS (polyfenylensulfid)
- Materiály – předřídicí materiál: Polyfenylensulfid (PPS)
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - ruční ovládání: Není k dispozici
- Způsob činnosti - aretace ručního ovládání: Žádné ruční ovládání
- Způsob použití - ruční ovládání šroubovací štěrbiny: Není k dispozici žádné ruční ovládání
- Kategorie produktu
pneumatický ventil
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
184307
- Provozní tlak (max.)
10 bar
- Provozní tlak (min.)
2.5 bar
- Rozsah provozního tlaku
2.5 do 10 bar
- Provozní medium
stlačený vzduch
- Ø vedení
2.5 mm
IP20
- Typ
6510
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3046948 Bürkert pneumatický ventil 6510 184307 2.5 do 10 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046948 Bürkert pneumatický ventil 6510 184307 2.5 do 10 bar 1 ks
Popis
Typ 6510 se skládá z magnetického ventilu předdaní typu 6144 a pneumatickému ventilu. Flipper-činný systém umožňuje spínání vyššího můstku při nízkém příkonu a s krátkými spínacími časy. Všechny ventily jsou vybaveny ručním nouzovým tlačítkem. Typ 6510 je stohovatelný a se zástrčkovou přípojkou dozadu možno použít na ventilových mušlích typu 8640 a s přední zástrčkovou přípojkou přednostně na ventilových blocích pro ovládání pneumatického pohonu.
