Bürkert pneumatický ventil 5470 135204 2 do 10 bar 1 ks

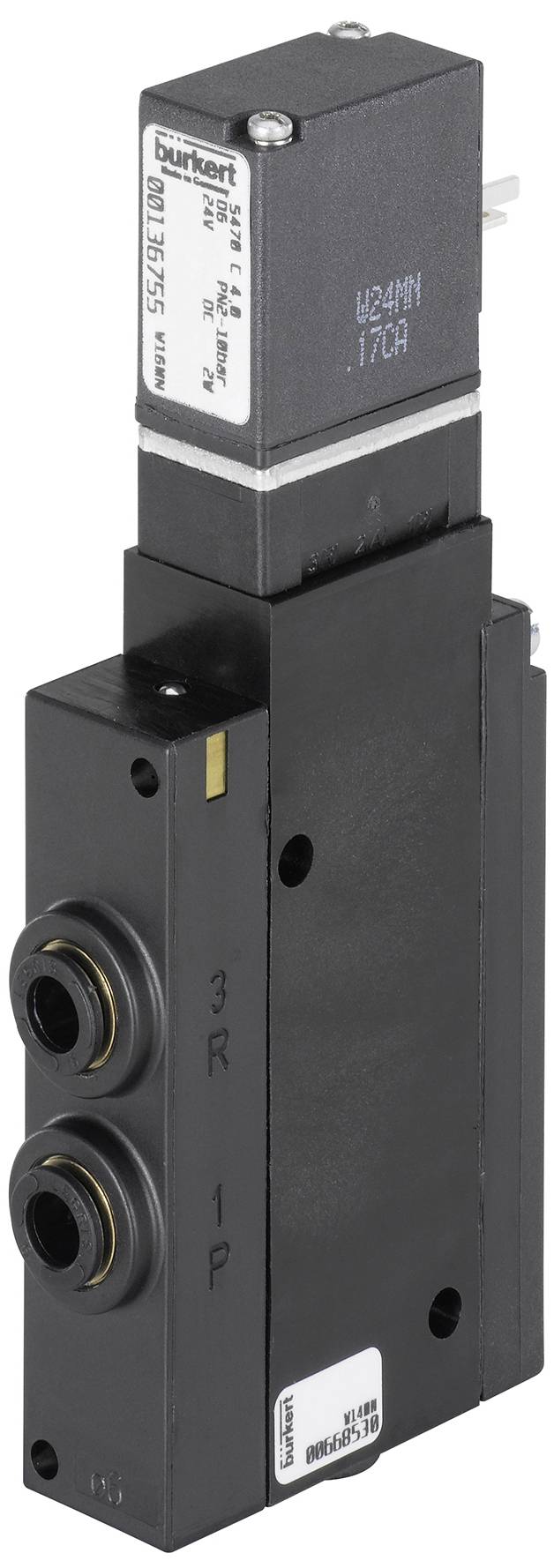

Černý elektromagnetický ventil se dvěma viditelnými přípoji, používaný pro řízení průtoku v průmyslových aplikacích.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 12. 10.

40 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 004,13 Kč / kus)

2 004,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3/2cestný pneumatický ventil

Kompaktní ventil 3/2- a 4/2cestné provedení
Stohovatelný jako ventilový blok
Nízký elektrický příkon
Velký počet pneumatických konektorů
Odolná konstrukce

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 19 mm
Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 50 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 2 bar
Tlak a teplota - jmenovitý tlak max. 10 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Provedení zástrčky typ C podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Pracovní strana
Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - ovládání ventilu: Elektrická
Charakteristiky přístroje - spínací čas otevření max.: 15 ms
Charakteristiky přístroje - doba sepnutí je max.: 12 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Přístrojové vlastnosti - snížení výkonu integrované: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 300 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
Procesní / vedení - připojení k napájení typu: Příruba
Procesní / připojení k potrubí - provedení s přírubou: FM07
Procesní / pokyny - pracovní připojení - typ: Hadicová přípojka
Procesní / návodové připojení - pracovní připojení pozice: Ventil na spodní straně
Procesní / vedení - materiál pro pracovní připojení: Mosaz
Procesní / vedení - pracovní připojení - průměr (mm) 6 mm
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Cívka (jádro) KERN - elektrický příkon min.: 2 W.
Cívka (jádro) KERN - elektrický příkon max.: 2 W.
Cívka (jádro) KERN zapojení LED: Ne
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
Materiály - předřídicí materiál: PA (polyamid)
Materiály – Předřízení materiál, dotýkající se dotyku: PA (polyamid)
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Otočná páka
Způsob činnosti - aretace ručního ovládání: Ano
Způsob použití - ruční ovládání šroubovací štěrbiny: Ano

Kategorie produktu: pneumatický ventil

Rozsah stupnice (max.): 10 bar

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 135204

Provozní tlak (max.): 10 bar

Provozní tlak (min.): 2 bar

Rozsah provozního tlaku: 2 do 10 bar

Provozní medium: stlačený vzduch

Ø vedení: 4 mm

: IP65

Typ: 5470

Max. teplota média: 50 °C

Min. teplota média: -10 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3047097 Bürkert pneumatický ventil 5470 135204 2 do 10 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047097 Bürkert pneumatický ventil 5470 135204 2 do 10 bar 1 ks

Popis

Ventily typu 5470 se skládají z magnetového ventilu předdaní typu 6106 a pneumatických ventilů. V krytu předřazeného ventilu se kotva zabraňuje sklopnému ložisku, podobně jako kolébka. Zapne ventil. Malý klopný pohyb houpačky je odolný proti opotřebení, základní mazát není potřeba. Typ 5470 R je k dispozici jako 3/2- a 4/2cestný ventil. Ventily lze jednotlivě zapojit pomocí modulární příruby. Modul lze připojit k bloku ventilů. Pro pracovní přípojky 2 a 4 existují různé možnosti.
