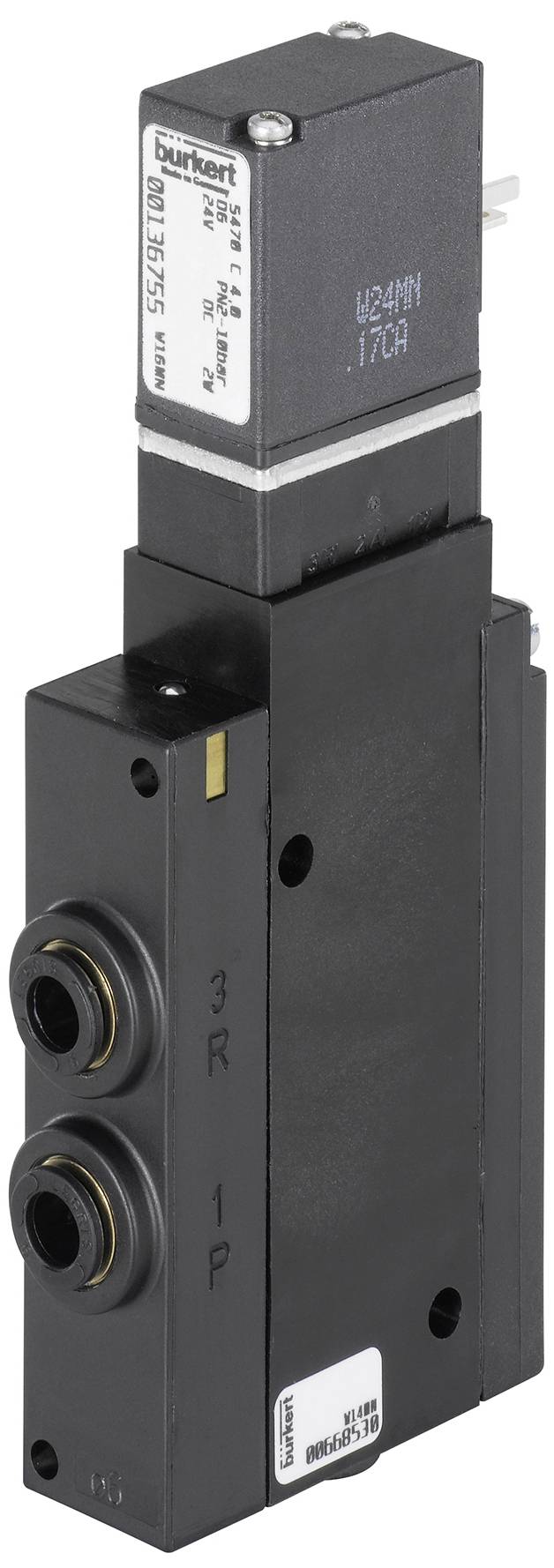

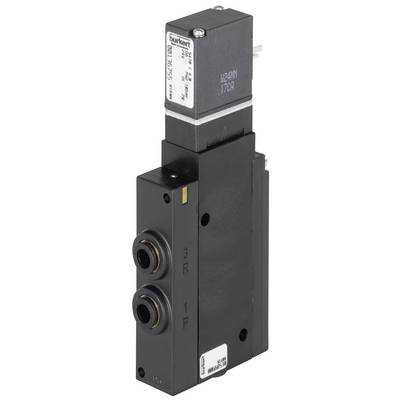

Bürkert pneumatický ventil 5470 133150 2 do 10 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 131,40 Kč / kus)
2 131,40 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
4/2cestný pneumatický ventil
- Kompaktní ventil 3/2- a 4/2cestné provedení
- Stohovatelný jako ventilový blok
- Nízký elektrický příkon
- Velký počet pneumatických konektorů
- Odolná konstrukce
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 19 mm
- Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 2 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Provedení zástrčky typ C podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Napájecí strana
- Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
- Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - ovládání ventilu: Elektrická
- Charakteristiky přístroje - spínací čas otevření max.: 15 ms
- Charakteristiky přístroje - doba sepnutí je max.: 12 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 300 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
- Procesní / vedení - připojení k napájení typu: Příruba
- Procesní / připojení k potrubí - provedení s přírubou: FM07
- Procesní / pokyny - pracovní připojení - typ: Hadicová přípojka
- Procesní / návodové připojení - pracovní připojení pozice: Ventil na spodní straně
- Procesní / vedení - materiál pro pracovní připojení: Mosaz
- Procesní / vedení - pracovní připojení - průměr (mm) 6 mm
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Cívka (jádro) KERN - elektrický příkon min.: 2 W.
- Cívka (jádro) KERN - elektrický příkon max.: 2 W.
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
- Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
- Materiály - předřídicí materiál: PA (polyamid)
- Materiály – Předřízení materiál, dotýkající se dotyku: PA (polyamid)
- Způsob účinku - fluidní připojení k potrubí počet: 4
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: G - v klidové poloze otevřený - tlaková přípojka 1 (P) po pracovní přípojce 2 (B), pracovní přípojka 4 (a) po výstupu 3 (R) otevíratelná G - v klidové poloze - tlaková přípojka 1 (P) po pracovní přípojce 2 (B), pracovní přípojka 4 (a) po výstupu 3 (R)
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Otočná páka
- Způsob činnosti - aretace ručního ovládání: Ano
- Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
- Kategorie produktu
pneumatický ventil
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
133150
- Provozní tlak (max.)
10 bar
- Provozní tlak (min.)
2 bar
- Rozsah provozního tlaku
2 do 10 bar
- Provozní medium
stlačený vzduch
- Ø vedení
6 mm
IP65
- Typ
5470
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
Ke stažení
List technických údajů
List technických údajů 3047092 Bürkert pneumatický ventil 5470 133150 2 do 10 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047092 Bürkert pneumatický ventil 5470 133150 2 do 10 bar 1 ks
Popis
Ventily typu 5470 se skládají z magnetového ventilu předdaní typu 6106 a pneumatických ventilů. V krytu předřazeného ventilu se kotva zabraňuje sklopnému ložisku, podobně jako kolébka. Zapne ventil. Malý klopný pohyb houpačky je odolný proti opotřebení, základní mazát není potřeba. Typ 5470 R je k dispozici jako 3/2- a 4/2cestný ventil. Ventily lze jednotlivě zapojit pomocí modulární příruby. Modul lze připojit k bloku ventilů. Pro pracovní přípojky 2 a 4 existují různé možnosti.
