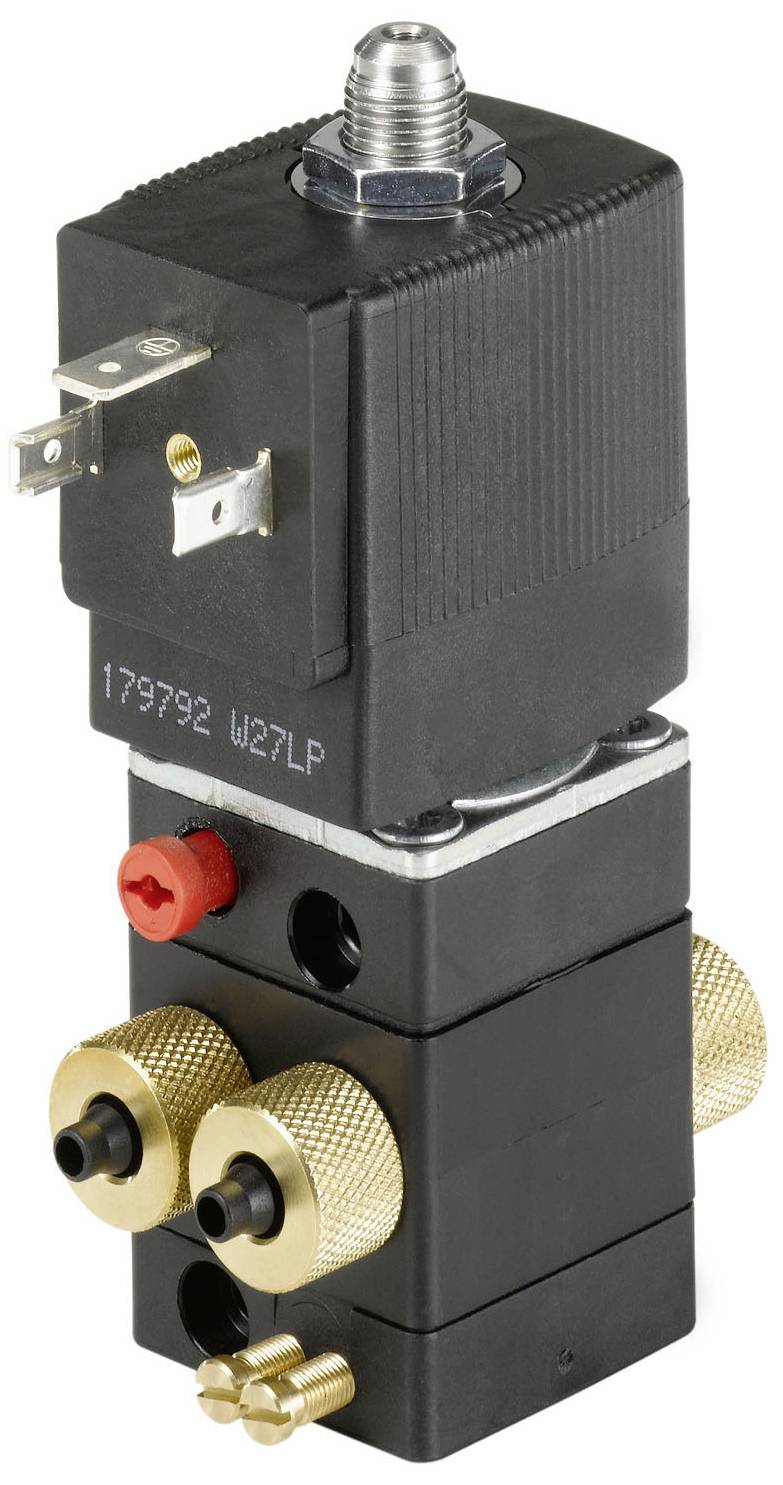

Bürkert pneumatický ventil 5420 134626 2.5 do 10 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 946,28 Kč / kus)
3 946,28 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
4/2cestný pneumatický ventil
- Kompaktní ventil
- Průvlečná cívka
- Výfuk je regulovatelný
- Hadicová, závitová a přírubová přípojka
- Provedení sedací části
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 33 mm
- Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
- Těsnicí materiál - předřídicí jednotka těsnění: NBR (nitrilový kaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 60 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 2,5 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Vůči straně napájení
- Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
- Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - ovládání ventilu: Elektrická
- Charakteristiky přístroje - spínací čas otevření max.: 30 ms
- Charakteristiky přístroje - doba sepnutí je max.: 20 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 150 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,1 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 3 mm
- Procesní / vedení: Napájecí připojení - průměr (palce) 1/8 palců
- Procesní / připojení k potrubí - napájecí připojení typ: Vnitřní závit
- Procesní / připojení k potrubí - napájení typ závitu: G
- Procesní / pokyny - typ připojení: Šroubovací systém
- Připojení k procesu / k potrubí - pracovní poloha: Vůči straně zdroje
- Procesní / vedení - materiál pracovní přípojky: PA (polyamid)
- Procesní / vedení - pracovní připojení - průměr (mm) 6 mm
- Procesní / návlek - pracovní připojení systém šroubování: Šroubový spoj hadice
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Cívka (jádro) KERN - elektrický příkon min.: 2 W.
- Cívka (jádro) KERN - elektrický příkon max.: 2 W.
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
- Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
- Materiály - předřídicí materiál: PA (polyamid)
- Materiály – Předřízení materiál, dotýkající se dotyku: PA (polyamid)
- Způsob účinku - fluidní připojení k potrubí počet: 4
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: G - v klidové poloze otevřený - tlaková přípojka 1 (P) po pracovní přípojce 2 (B), pracovní přípojka 4 (a) po výstupu 3 (R) otevíratelná G - v klidové poloze - tlaková přípojka 1 (P) po pracovní přípojce 2 (B), pracovní přípojka 4 (a) po výstupu 3 (R)
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Otočná páčka a hlavice tlačítka
- Způsob činnosti - aretace ručního ovládání: Ano
- Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
- Kategorie produktu
pneumatický ventil
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
134626
- Provozní tlak (max.)
10 bar
- Provozní tlak (min.)
2.5 bar
- Rozsah provozního tlaku
2.5 do 10 bar
IP65
- Typ
5420
- Max. teplota média
60 °C
- Min. teplota média
-10 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3046856 Bürkert pneumatický ventil 5420 134626 2.5 do 10 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046856 Bürkert pneumatický ventil 5420 134626 2.5 do 10 bar 1 ks
Popis
Typ 5420 je předem řízený 4-cestný sedací ventil se Servomerovými branami. K přepínání je zapotřebí minimální rozdíl tlaku 2,5 bar. Ventil může být namontován na dvoukanálové připojovací desky se společným napájením tlaku.
