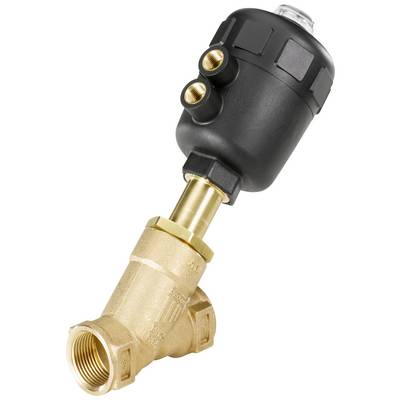

Bürkert pneumaticky řízený ventil 178676 2000 Materiál pouzdra dělovina Těsnicí materiál PTFE 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 222,31 Kč / kus)
5 222,31 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
2cestný šikmý ventil pro média do +180 °C, připojení pro muffiny
- Pro média až do +180 °C.
- Vysoký průtok
- Dlouhá životnost
- Standardní optický ukazatel polohy
- Otočná hlava pohonu pro vyrovnání přípojek řídicího vzduchu
- Minimální spotřeba vzduchu díky výplňovému tělese
- Rozsáhlá volba velikosti pohonu umožňuje optimální ekonomické kombinace pohonů
- Uzavírací rameno pro kapaliny při přetočení pod sedadlo
Technické parametry
- Připojení k potrubí: G 1"
- Jmenovitý průměr 25 mm
- Velikost pohonu Ø 63 mm
- Hodnota kV 18 m³/h.
- Ovládací tlak 4,5 až 10 bar
- 11 bar max. Provozní tlak až +180 °C.
- Teplota média -10 až +180 °C
- Okolní teplota: -10 až +60 °C.
- Typ
2000
- Kategorie produktu
pneumaticky řízený ventil
- Materiál pouzdra
dělovina
- Připojení
spojka G 1
- Provozní tlak (max.)
11 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
178676
- Velikost pohonu Ø
63 mm
- Konstrukční velikost
63
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
PTFE
- Funkce
2/2-cestný
- Hmotnost
1.870 kg
- Teplota média (rozsah)
-10 do +180 °C
- Max. teplota média
+180 °C
- Min. teplota média
-10 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
25 mm
- Vlastnosti
P připojení G 1/4
- Šířka
206 mm
- V
177 mm
- Délka
90 mm
- Řídicí tlak (max.)
10 bar
- Řídicí tlak (min.)
4.5 bar
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Účinky
v klidové poloze uzavřen mechanickou pružinou
- Hodnota kv
300 l/min
Ke stažení
List technických údajů
List technických údajů 623953 Bürkert pneumaticky řízený ventil 178676 2000 Materiál pouzdra dělovina Těsnicí materiál PTFE 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 623953 Bürkert pneumaticky řízený ventil 178676 2000 Materiál pouzdra dělovina Těsnicí materiál PTFE 1 ks
Popis
Šikmo ovládaný ventil se skládá z pneumaticky ovládaného pístového pohonu a 2cestného ventilu. Osvědčené automatické a bezúdržbové ucpávky zajišťují vysokou těsnost a dlouhou životnost. Nakloněné pouzdro umožňuje vysoký průtok.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2cestný šikmo usazený ventil s prouděním pod sedadlo
- Uzavřená pružinová síla
- Materiál pláště: Červený litina
- Materiál pohonu: Polyamid
- Těsnicí hmota PTFE
- Univerzálně použitelný pro kapaliny, plyny a páru
- Viskozita max. 600 mmm²/s.
- Ucpávka PTFE v-kroužky s kompenzací pružiny
- Montážní poloha libovolná, pokud možno pohon vzhůru
- Řídicí médium vzduch a neutrální plyny
- Přípojka řídicího vzduchu G 1/4"
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
