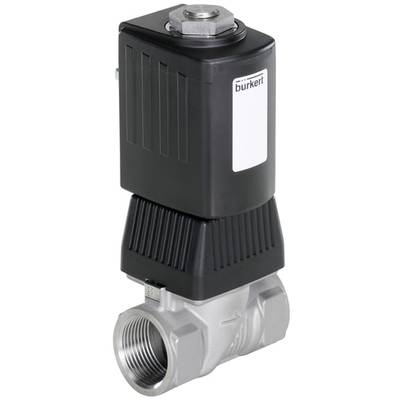

Ilustrační obrázek

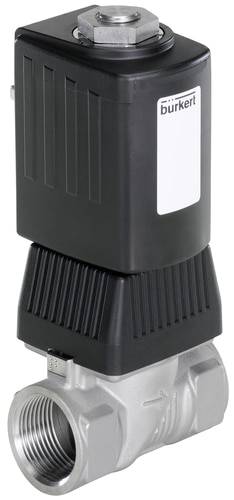

Ilustrační obrázek
Bürkert pístový ventil 184755 6240 230 V G 1/4 Jmenovitá vzdálenost 6 mm nucené řízení 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 516,53 Kč / kus)
4 516,53 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Servem řízený a kompaktní pístový ventil s jmenovitým průměrem DN 13; tlumicí, přišroubovaný systém; zvýšená odolnost proti úniku díky svařované základní trubce; bezpečné otevírání pomocí pevně spárovaného pístového systému; provedení chráněné proti výbuchu
Technické parametry
- Typ pohonu: Zdvihací kotva
- Hlavní princip funkce ventilu: Sedací ventil
- Spínací funkce: Zapnuto/vypnuto
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Jmenovitý tlak max. (Plyn): 16 bar
- Max. Jmenovitý tlak (kapalina): 16 bar
- Materiál ventilového sedačce: Nerezová ocel
- Střídavé napětí: Ano
- Jmenovitý výkon: 10 W
- Druh cívky: Nasunutý
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Velikost cívky: 40 mm
- Otevření spínacího času: 10 ms - 20 ms
- Spínací doba: 40 ms - 50 ms
- Výroba ventilů: Kompletní ventil
- Spínací výkon AC: 23 VA
- Napětí frekvence 50/60 Hz
- Kategorie produktu
pístový ventil
- Provozní napětí
230 V
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/4
- Provozní médium
Kapalina; plyn
- Teplota média (rozsah)
-10 do +140 °C
- Číslo výrobce
184755
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.37 kg
- Max. teplota média
+140 °C
- Min. teplota média
-10 °C
- Médium
plyny
- Jmenovitá vzdálenost
6 mm
- Vlastnosti
P připojení G 1/4
- Délka
40 mm
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Účinky
nucené řízení
- Hodnota kv
0.6
Ke stažení
List technických údajů
List technických údajů 2350879 Bürkert pístový ventil 184755 6240 230 V G 1/4 Jmenovitá vzdálenost 6 mm nucené řízení 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350879 Bürkert pístový ventil 184755 6240 230 V G 1/4 Jmenovitá vzdálenost 6 mm nucené řízení 1 ks
Popis
Ventil 6240 je servem řízený pístový ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Tvar a kvalita povrchu pouzdra umožňují maximální průtokové hodnoty. Cívky jsou chemicky odolné epoxidové. Volitelné kluzné ložisko zvyšuje dobu provozu suchých plynů. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65. Ventily v nerezovém provedení splňují NEMA 4X.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
