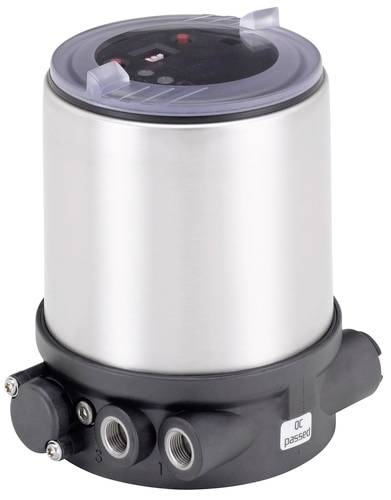

Bürkert nastavovací regulátor 323268 8694 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (13 995,87 Kč / kus)
13 995,87 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Polohovač Top Basic 70 mm pro začátečníky. 27XX
- Kompaktní a odolné provedení z nerezové oceli
- Uvedení do provozu s automatickou funkcí TUNE
- Bezdotykový snímač dráhy
- Integrované vedení vzduchu
- AS rozhraní, IO-Link nebo Bürkert systémové sběrnice (Bürkers)
Technické parametry
- Ovládání / hlásič pohybu - pro velikost pohonu 40 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 50 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 63 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 70 mm: Ne
- Ovládání / zpětné hlásiče - pro velikost pohonu 80 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 90 mm: Ne
- Ovládání / zpětné hlásiče - pro velikost pohonu 100 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 125 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 130 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 175 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 225 mm: Ne
- Ovládání / zpětné čidlo - snímač dráhy: Interní lineární
- Ovládání / zpětný hlásič - signál snímače: digitální 14 bit
- Ovládání / hlásič pohybu - systém nastavení s funkcí Booster: Ne
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 60 °C.
- Vstupy/výstupy - výstup 1 typ analogový proud: 0/4-20 mA
- Vstupy/výstupy - vstup 1 typ analogového proudu: 0/4-20 mA
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení NPN: Ne
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení PNP: Ano
- Elektrické připojení - elektrické připojení: Šroubové svorky s kabelovou průchodkou
- Funkce - funkce: Polohovač
- Charakteristiky přístroje - podskupina produktů: Polohovací/procesní regulátor
- Charakteristiky přístroje - způsob montáže: Pohon CLASSIC
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 7 l/min
- Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 0,6 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/8
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65/67
- Software / komunikace - protokol komunikačního rozhraní: Servisní buk
- Software a komunikace - provozní rozhraní: Přepínač DIP
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Napětí - napájecí napětí systémově interně: Ne
- Napětí - napájecí napětí přes SBĚRNICI: Ne
- Napětí - napájecí napětí přes bariéru: Ne
- Napětí - galvanicky oddělené napájení akčního členu: Ne
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - pneumatická funkce 1 dvojčinný: Ne
- Způsob činnosti - pneumatická funkce 1 snadné: Ano
- Typ schválení: ULUL
- Typ povolení: UL listed cULus
- Kategorie produktu
nastavovací regulátor
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
323268
- Připojení
Šroubové svorky s kabelovou průchodkou
- Provozní medium
stlačený vzduch
- Ø vedení
0.6 mm
- Min. provozní napětí
24 V
- Jmenovitá vzdálenost
0.6 mm
- Provozní napětí max.
24 V
- Max. okolní teplota
60 °C
- Min. okolní teplota
-10 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047664 Bürkert nastavovací regulátor 323268 8694 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047664 Bürkert nastavovací regulátor 323268 8694 1 ks
Popis
Kompaktní regulátor pro integrované připojení na pneumaticky řízené řídicí ventily. Zadání požadované hodnoty se provádí přes normovaný signál 4 až 20 mA nebo přes AS rozhraní. Bezkontaktní snímací prvek zahrnuje pozici vřetene ventilu. Jednoduché uvedení do provozu díky automatické funkci Tune a nastavení pomocí spínače DIP: Prahové hodnoty pro čárový výběr směru přepnutí mezi ručním a automatickým provozem binární vstup navíc umožňují parametrizaci pomocí přístroje DTM. Softwarové rozhraní lze použít mimo jiné k linearizaci provozní charakteristiky pomocí volně programovatelných vlastností. Zobrazení stavu je realizováno pomocí LED. Volitelně lze integrovat analogové hlášení o poloze.
