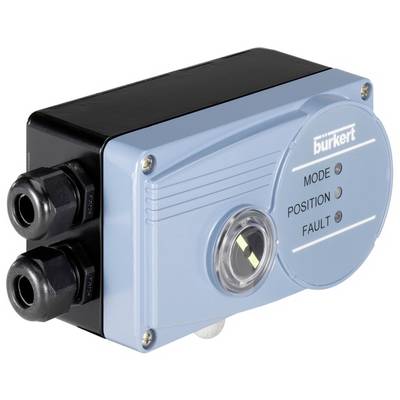

Ilustrační obrázek

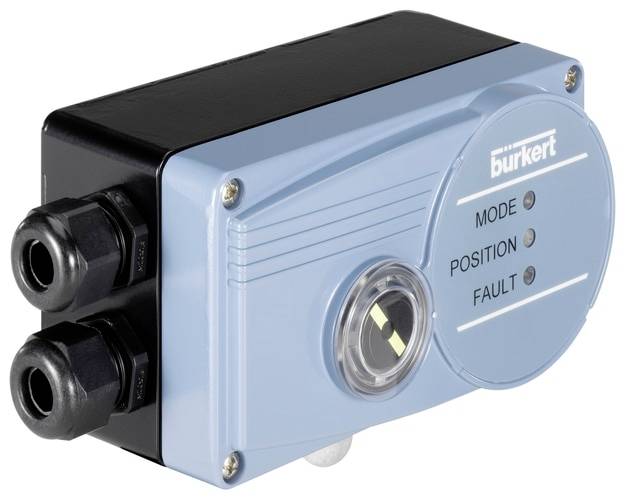

Ilustrační obrázek
Bürkert nastavovací regulátor 323214 8791 7 bar (max) 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (19 161,16 Kč / kus)
19 161,16 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Polohovač SideControl Basic NAMUR
- Kompaktní a odolná konstrukce
- Jednoduché uvedení do provozu díky funkci Tune
- Integrovaná diagnostická funkce pro kontrolu ventilu
- Dynamický systém pro nastavení bez spotřeby vzduchu v regulaci
- IO-Link, AS rozhraní nebo Bürkert System bus (buSS)
Technické parametry
- Ovládání / hlásič pohybu - pro velikost pohonu 40 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 50 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 63 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 70 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 80 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 90 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 100 mm: Ne
- Ovládání / zpětné hlásiče - pro velikost pohonu 125 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 130 mm: Ano
- Ovládání / zpětné hlásiče - pro velikost pohonu 175 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 225 mm: Ano
- Ovládání / zpětné čidlo - snímač dráhy: Interní rotační
- Ovládání / hlásič pohybu - signál snímače: Potenciometr
- Ovládání / hlásič pohybu - systém nastavení s funkcí Booster: Ne
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 60 °C.
- Vstupy/výstupy - výstup 2 digitální tranzistorové přípojky NPN: Ne
- Vstupy/výstupy - výstup 2 digitální tranzistorové konektory PNP: Ne
- Vstupy/výstupy - vstup 1 typ analogového proudu: 0/4-20 mA
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení NPN: Ne
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení PNP: Ano
- Elektrické připojení - elektrické připojení: Šroubové svorky s kabelovou průchodkou
- Funkce - funkce: Polohovač
- Charakteristiky přístroje - podskupina produktů: Polohovací/procesní regulátor
- Charakteristiky přístroje - typ montáže: NAMUR / IEC 534 - 6 / VDI / VDE 3845
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 100 l/min
- Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 2,2 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
- Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
- Procesní / návleky – připojení k potrubí: 3: Slepá ucpávka
- Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
- Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 1/4
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65/67
- Software / komunikace - protokol komunikačního rozhraní: Servisní buk
- Software a komunikace - provozní rozhraní: Přepínač DIP
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Napětí - napájecí napětí systémově interně: Ne
- Napětí - napájecí napětí přes SBĚRNICI: Ne
- Napětí - napájecí napětí přes bariéru: Ne
- Napětí - galvanicky oddělené napájení akčního členu: Ne
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - pneumatická funkce 1 dvojčinný: Ano
- Způsob činnosti - pneumatická funkce 1 snadné: Ano
- Typ povolení: CSACSA
- Typ povolení: Třída 3221-82 Valve Actuators - USA, třída 3221-02 Valve Actuators - Canada
- Kategorie produktu
nastavovací regulátor
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
323214
- Připojení
Šroubové svorky s kabelovou průchodkou
- Provozní tlak (max.)
7 bar
- Rozsah provozního tlaku
7 bar (max)
- Provozní medium
stlačený vzduch
- Ø vedení
2.2 mm
- Min. provozní napětí
24 V
- Jmenovitá vzdálenost
2.2 mm
- Provozní napětí max.
24 V
- Max. okolní teplota
60 °C
- Min. okolní teplota
-10 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047358 Bürkert nastavovací regulátor 323214 8791 7 bar (max) 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047358 Bürkert nastavovací regulátor 323214 8791 7 bar (max) 1 ks
Popis
Odolný a kompaktní regulátor nastavení je určen pro montáž na vratnou i výkyvnou převodovku se standardizací podle IEC 65034-6-1 nebo VDI/VDE 3845 (IEC 60534-6-2). Varianta s odsazeným snímačem dráhy může být použita také k regulaci procesních ventilů od společnosti Bürkert. Požadované hodnoty pro digitální elektropneumatické regulátory nastavení SideControl Basic jsou poskytovány přes normové signály 4…20mA nebo přes sběrnici jako volitelné. Navíc je k dispozici binární vstup a volitelná analogová zpětná vazba. Otvor ventilu je kvalitativně signalizován mechanickým zobrazovacím prvkem a stav zařízení je signalizován pomocí 3 barevných LED. Všechny ovládací prvky se nacházejí v rozích skříně. Spuštění probíhá automaticky a přímo na zařízení se aktivuje pomocí spínače DIP: Těsnicí práh, změna směru činného signálu, volba charakteristických křivek, manuální / automatický režim. Další možnosti pro konfiguraci a parametrizaci, jako je například linearizace provozní charakteristiky prostřednictvím volně programovatelné korekční křivky, jsou k dispozici prostřednictvím komunikačního softwaru. Pneumatický systém nastavení lze použít také pro jednoduché a dvojčinný pohony. Vyznačuje se definovaným bezpečnostním chováním při výpadku elektrické nebo pneumatické pomocné energie a má velký využitelný rozsah výkonu při napájecím tlaku až 7 barů.
