Bürkert nastavovací regulátor 307041 8692 1 ks

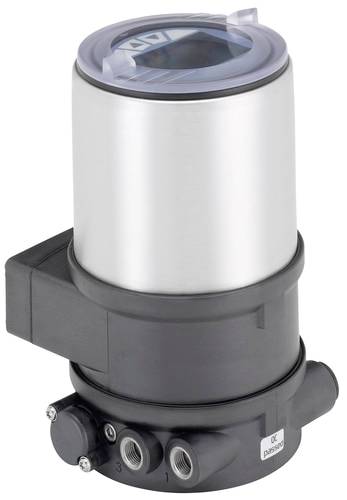

Válec ve stříbrné barvě s černou základnou a několika přípojkami, pravděpodobně elektrický řídicí modul.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 9. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (28 194,21 Kč / kus)

28 194,21 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Polohovací TOP 70 mm pro pohon 27XX

Kompaktní a odolné provedení z nerezové oceli
Jednoduché uvedení do provozu s automatickou funkcí X-Tune
Bezdotykový snímač dráhy
Integrované vedení vzduchu a větrání pružinové komory
Ethernet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 nebo Bürkert systémové sběrnice (Bürkert s)

Technické parametry

Ovládání / hlásič pohybu - pro velikost pohonu 40 mm: Ne
Ovládání / hlásič pohybu - pro velikost pohonu 50 mm: Ne
Ovládání / hlásič pohybu - pro velikost pohonu 63 mm: Ne
Ovládání / hlásič pohybu - pro velikost pohonu 70 mm: Ne
Ovládání / hlásič pohybu - pro velikost pohonu 80 mm: Ne
Ovládání / hlásič pohybu - pro velikost pohonu 90 mm: Ne
Ovládání / hlásič pohybu - pro velikost pohonu 100 mm: Ne
Ovládání / zpětné hlásiče - pro velikost pohonu 125 mm: Ano
Ovládání / hlásič pohybu - pro velikost pohonu 130 mm: Ne
Ovládání / zpětné hlásiče - pro velikost pohonu 175 mm: Ano
Ovládání / hlásič pohybu - pro velikost pohonu 225 mm: Ano
Ovládání / zpětné čidlo - snímač dráhy: Interní lineární
Ovládání / zpětný hlásič - signál snímače: digitální 14 bit
Ovládání / hlásič pohybu - systém nastavení s funkcí Booster: Ne
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Vstupy/výstupy - vstup 1 typ analogového napětí: 0 - 5/10 v
Vstupy/výstupy - vstup 1 typ analogového proudu: 0/4-20 mA
Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení NPN: Ne
Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení PNP: Ano
Připojení - elektrické připojení: Typ konektoru
Elektrické připojení - typ: zástrčka
Elektrické připojení - materiál elektrického přípojky: Ušlechtilá ocel
Funkce - funkce: Polohovač
Charakteristiky přístroje - podskupina produktů: Polohovací/procesní regulátor
Charakteristiky přístroje - způsob montáže: Pohon CLASSIC
Jmenovitý průměr (kV) – hodnota QNn (plyn): 130 l/min
Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 2,5 mm
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/8
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65/67
Software / komunikace - protokol komunikačního rozhraní: Servisní buk
Software / komunikace - provozní rozhraní: Interní klávesnice a displej
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Napětí - napájecí napětí systémově interně: Ne
Napětí - napájecí napětí přes SBĚRNICI: Ne
Napětí - napájecí napětí přes bariéru: Ne
Napětí - galvanicky oddělené napájení akčního členu: Ne
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - pneumatická funkce 1 dvojčinný: Ne
Způsob činnosti - pneumatická funkce 1 snadné: Ano
Typ schválení: ULUL
Typ povolení: UL listed cULus

Kategorie produktu: nastavovací regulátor

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 307041

Připojení: Konektor

Provozní medium: stlačený vzduch

Ø vedení: 2.5 mm

Min. provozní napětí: 24 V

Jmenovitá vzdálenost: 2.5 mm

Provozní napětí max.: 24 V

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3047053 Bürkert nastavovací regulátor 307041 8692 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047053 Bürkert nastavovací regulátor 307041 8692 1 ks

Popis

Kompaktní regulátor typu 8692 je určen pro integrované montáž na pneumatické pohony řady procesních regulátorů typu 23xx/2103 a speciálně pro požadavky na hygienické procesní podmínky. Vestavěný odvod vzduchu v náhoni se provádí bez vnějšího krycího hadičky. Snadné ovládání a výběr rozsáhlých doplňkových funkcí softwaru probíhá přes velký grafický displej s podsvícením a fóliovou klávesnici nebo přes COMMUNICATOR.

Regulátor polohy zaznamenává polohu ventilu bez opotřebení prostřednictvím bezkontaktní analogové snímače polohy. Pomocí integrované diagnostické funkce lze sledovat provozní podmínky regulačního ventilu. Diagnostické zprávy ventilů pomocí statických signálů se provádějí podle NE107 (NAMUR) a zaznamenávají se jako záznamy historie.

Kryt z chemicky odolného materiálu se snadno čistí a nabízí pragmatickou IP ochranu pro použití v potravinářském, nápojovém a farmaceutickém průmyslu. V kombinaci s pohonem Bürkert řady ELEMENTŮ umožňuje tlakový regulační systém větrání, čímž se zabraňuje kontaminaci pohonných komor okolním prostředím.
