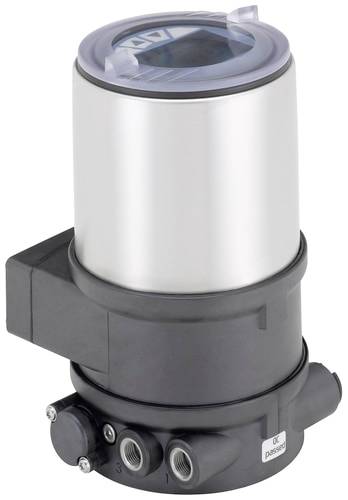

Bürkert nastavovací regulátor 306940 8693 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (27 152,89 Kč / kus)
27 152,89 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Ovládání / hlásič pohybu - pro velikost pohonu 40 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 50 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 63 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 70 mm: Ne
- Ovládání / zpětné hlásiče - pro velikost pohonu 80 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 90 mm: Ne
- Ovládání / zpětné hlásiče - pro velikost pohonu 100 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 125 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 130 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 175 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 225 mm: Ne
- Ovládání / zpětné čidlo - snímač dráhy: Interní lineární
- Ovládání / zpětný hlásič - signál snímače: digitální 14 bit
- Ovládání / hlásič pohybu - systém nastavení s funkcí Booster: Ne
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Vstupy/výstupy - vstup 1 typ analogového napětí: 0 - 5/10 v
- Vstupy/výstupy - vstup 1 typ analogového proudu: 0/4-20 mA
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení NPN: Ne
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení PNP: Ano
- Elektrické připojení - elektrické připojení: Šroubové svorky s kabelovou průchodkou
- Funkce: Regulátor procesů
- Charakteristiky přístroje - podskupina produktů: Polohovací/procesní regulátor
- Charakteristiky přístroje - způsob montáže: Pohon CLASSIC
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 7 l/min
- Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 0,6 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/8
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65/67
- Software / komunikace - protokol komunikačního rozhraní: Servisní buk
- Software / komunikace - provozní rozhraní: Interní klávesnice a displej
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Napětí - napájecí napětí systémově interně: Ne
- Napětí - napájecí napětí přes SBĚRNICI: Ne
- Napětí - napájecí napětí přes bariéru: Ne
- Napětí - galvanicky oddělené napájení akčního členu: Ne
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - pneumatická funkce 1 dvojčinný: Ne
- Způsob činnosti - pneumatická funkce 1 snadné: Ano
- Typ schválení: ULUL
- Typ povolení: UL listed cULus
- Kategorie produktu
nastavovací regulátor
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
306940
- Připojení
Šroubové svorky s kabelovou průchodkou
- Provozní medium
stlačený vzduch
- Ø vedení
0.6 mm
- Min. provozní napětí
24 V
- Jmenovitá vzdálenost
0.6 mm
- Provozní napětí max.
24 V
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047052 Bürkert nastavovací regulátor 306940 8693 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047052 Bürkert nastavovací regulátor 306940 8693 1 ks
Popis
Kompaktní procesní regulátor typ 8693 je určen pro integrované připojení na pneumatické pohony řady procesních regulátorů typu 23xx/2103 a speciálně pro požadavky na hygienické procesní podmínky. Skutečná hodnota procesorů se přivádějí přímo do přístroje jako 4 - 20 mA, PT100 nebo do frekvenčního signálu. Z porovnání požadovaných hodnot vypočte regulátor požadovanou hodnotu pro dolní regulátory nastavení. Pomocí analogového zpětné zprávy lze přenášet všechny analogové hodnoty do řídicí zvedky.
Pomocí integrované diagnostické funkce lze sledovat provozní podmínky regulačního ventilu. Diagnostické zprávy ventilů pomocí statických signálů se provádějí podle NE107 (NAMUR) a zaznamenávají se jako záznamy historie. Nastavení procesního a regulačního regulátoru lze provádět automaticky. Snadné ovládání a výběr rozsáhlých doplňkových funkcí softwaru probíhá přes velký grafický displej s podsvícením a fóliovou klávesnici nebo přes COMMUNICATOR. Regulátor polohy zaznamenává polohu ventilu bez opotřebení prostřednictvím bezkontaktní analogové snímače polohy. Ovládání jednoduše nebo dvojitě ovládaných pohonů se provádí bez vlastní spotřeby vzduchu. Volitelně jsou k dispozici komunikační rozhraní PROFIBUS DP-V1, Ethernet/IP, Profinet, Modbus TCP nebo BISS (založeno na CANopen) a analogové i binární zpětné hlášení.
Tento text byl přeložen strojově.
Pomocí integrované diagnostické funkce lze sledovat provozní podmínky regulačního ventilu. Diagnostické zprávy ventilů pomocí statických signálů se provádějí podle NE107 (NAMUR) a zaznamenávají se jako záznamy historie. Nastavení procesního a regulačního regulátoru lze provádět automaticky. Snadné ovládání a výběr rozsáhlých doplňkových funkcí softwaru probíhá přes velký grafický displej s podsvícením a fóliovou klávesnici nebo přes COMMUNICATOR. Regulátor polohy zaznamenává polohu ventilu bez opotřebení prostřednictvím bezkontaktní analogové snímače polohy. Ovládání jednoduše nebo dvojitě ovládaných pohonů se provádí bez vlastní spotřeby vzduchu. Volitelně jsou k dispozici komunikační rozhraní PROFIBUS DP-V1, Ethernet/IP, Profinet, Modbus TCP nebo BISS (založeno na CANopen) a analogové i binární zpětné hlášení.
Tento text byl přeložen strojově.
