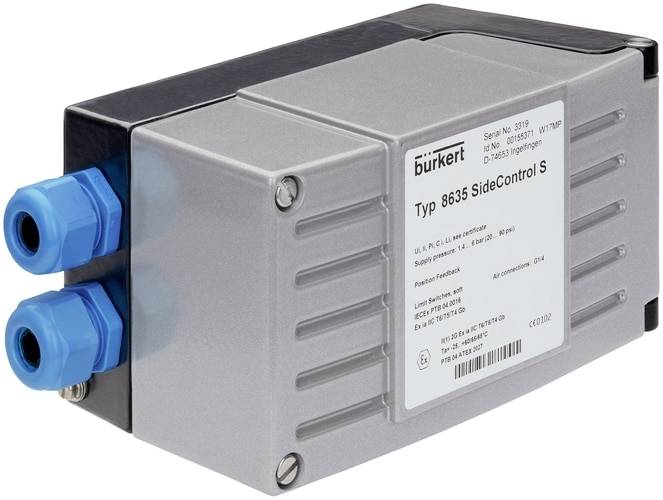

Bürkert nastavovací regulátor 150347 8635 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (39 941,32 Kč / kus)
39 941,32 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Polohovací SIDE CONTROL
- Kompaktní a odolná konstrukce
- Jednoduché uvedení do provozu díky funkci Tunee
- Dynamický systém pro nastavení bez spotřeby vzduchu v regulaci
- Jiskrově bezpečný podle ATEX II 2 (1) G EX ia IIC T6 GB
- Volitelně s integrovaným procesním regulátorem
Technické parametry
- Ovládání / hlásič pohybu - interní zpětné hlášení koncové polohy: 0 ks
- Řízení / hlásič vrácení - zpětné hlášení koncových zařízení externí: 0 ks
- Kontrolka / hlásič - hlášení koncové polohy stejnosměrného napětí: Ne
- Ovládání / hlásič vrácení - zpětné hlášení při konečném vyměření střídavého napětí: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 40 mm: Ne
- Ovládání / hlásič pohybu - pro velikost pohonu 50 mm: Ne
- Ovládání / zpětné hlásiče - pro velikost pohonu 63 mm: Ano
- Ovládání / zpětné hlásiče - pro velikost pohonu 70 mm: Ano
- Ovládání / zpětné hlásiče - pro velikost pohonu 80 mm: Ano
- Ovládání / zpětné čidlo - pro velikost pohonu 90 mm: Ano
- Ovládání / zpětné hlásiče - pro velikost pohonu 100 mm: Ano
- Ovládání / zpětné hlásiče - pro velikost pohonu 125 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 130 mm: Ano
- Ovládání / zpětné hlásiče - pro velikost pohonu 175 mm: Ano
- Ovládání / hlásič pohybu - pro velikost pohonu 225 mm: Ano
- Ovládání / zpětné čidlo - snímač dráhy: Remote
- Ovládání / hlásič pohybu - signál snímače: Potenciometr
- Ovládání / hlásič pohybu - systém nastavení s funkcí Booster: Ne
- Ovládání / zpětný hlásič - připojení snímače délka 300 mm
- Tlak a teplota - teplotní prostředí min. -25 °C.
- Tlak a teplota - teplotní prostředí max.: 60 °C.
- Vstupy/výstupy - výstup 2 digitální tranzistorové přípojky NPN: Ne
- Vstupy/výstupy - výstup 2 digitální tranzistorové konektory PNP: Ne
- Vstupy/výstupy - výstup 3 digitálních tranzistorových připojení NPN: Ne
- Vstupy/výstupy - výstup 3 digitálních tranzistorových připojení PNP: Ne
- Vstupy/výstupy - vstup 1 typ analogového proudu: 4-20 mA
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení NPN: Ne
- Vstupy/výstupy - vstup 2 Typ digitálního tranzistoru připojení PNP: Ano
- Elektrické připojení - elektrické připojení: Šroubové svorky s kabelovou průchodkou
- Funkce - funkce: Polohovač
- Charakteristiky přístroje - podskupina produktů: Polohovací/procesní regulátor
- Charakteristiky přístroje - způsob montáže: Pohon CLASSIC
- Přístrojové vlastnosti - hlavní ventil s integrovanou tlumičem: Tlumivka se šroubovacím otvorem
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 115 l/min
- Jmenovitý průměr (kV) – ventil jmenovitý průměr 2 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / vedení – připojení k potrubí 2 typ: Interní systém
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
- Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
- Procesní / návnadové připojení - připojení k potrubí: 3: Tlumič hluku
- Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
- Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 1/4
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Software / komunikace - provozní rozhraní: Interní klávesnice a displej
- Napětí - napětí min / jmenovité napětí: 10,2 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Napětí - napájecí napětí systémově interně: Ne
- Napětí - napájecí napětí přes SBĚRNICI: Ne
- Napětí - napájecí napětí přes bariéru: Ano
- Napětí - galvanicky oddělené napájení akčního členu: Ne
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - pneumatická funkce 1 dvojčinný: Ne
- Způsob činnosti - pneumatická funkce 1 snadné: Ano
- Typ schválení: IECEx, ATEXIECEx, ATEX
- Typ povolení: EX ia IIC T6, II (1) 2 G EX ia IIC T6 GB. GB
- Kategorie produktu
nastavovací regulátor
- Provozní teplota
-25 °C (min)
- Min. provozní teplota
-25 °C
- Číslo výrobce
150347
- Připojení
Šroubové svorky s kabelovou průchodkou
- Provozní medium
stlačený vzduch
- Min. provozní napětí
10.2 V
- Jmenovitá vzdálenost
2 mm
- Provozní napětí max.
24 V
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
Ke stažení
List technických údajů
List technických údajů 3046777 Bürkert nastavovací regulátor 150347 8635 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046777 Bürkert nastavovací regulátor 150347 8635 1 ks
Popis
Polohovač SideControl typ 8635 je elektropneumatický regulační regulátor pro obousměrnou techniku pro pneumaticky ovládané procesní ventily s tahovým nebo otočným převodem. Zpracování signálu, regulace a ovládání vnitřního systému nastavení se provádí pomocí mikroprocesorem řízené elektroniky. Implementovaná softwarová funkce Autotune umožňuje automatické přizpůsobení regulátoru nastavení na použitý regulační ventil. Nastavovač se pohodlně nastavuje a ovládá pomocí tří ovládacích tlačítek a displeje s textuálním zobrazením. Systém decentralizovaného řízení je možné vytvořit při vybavení regulátorem procesů s PID chováním. Volitelně je polohovací zařízení SideControl typu 8635 schváleno pro použití v oblasti EX (zóna 1) podle normy ATEX. Pouzdro je díky kompaktní a odolné konstrukci vhodné pro použití v chemické a technické technice.
