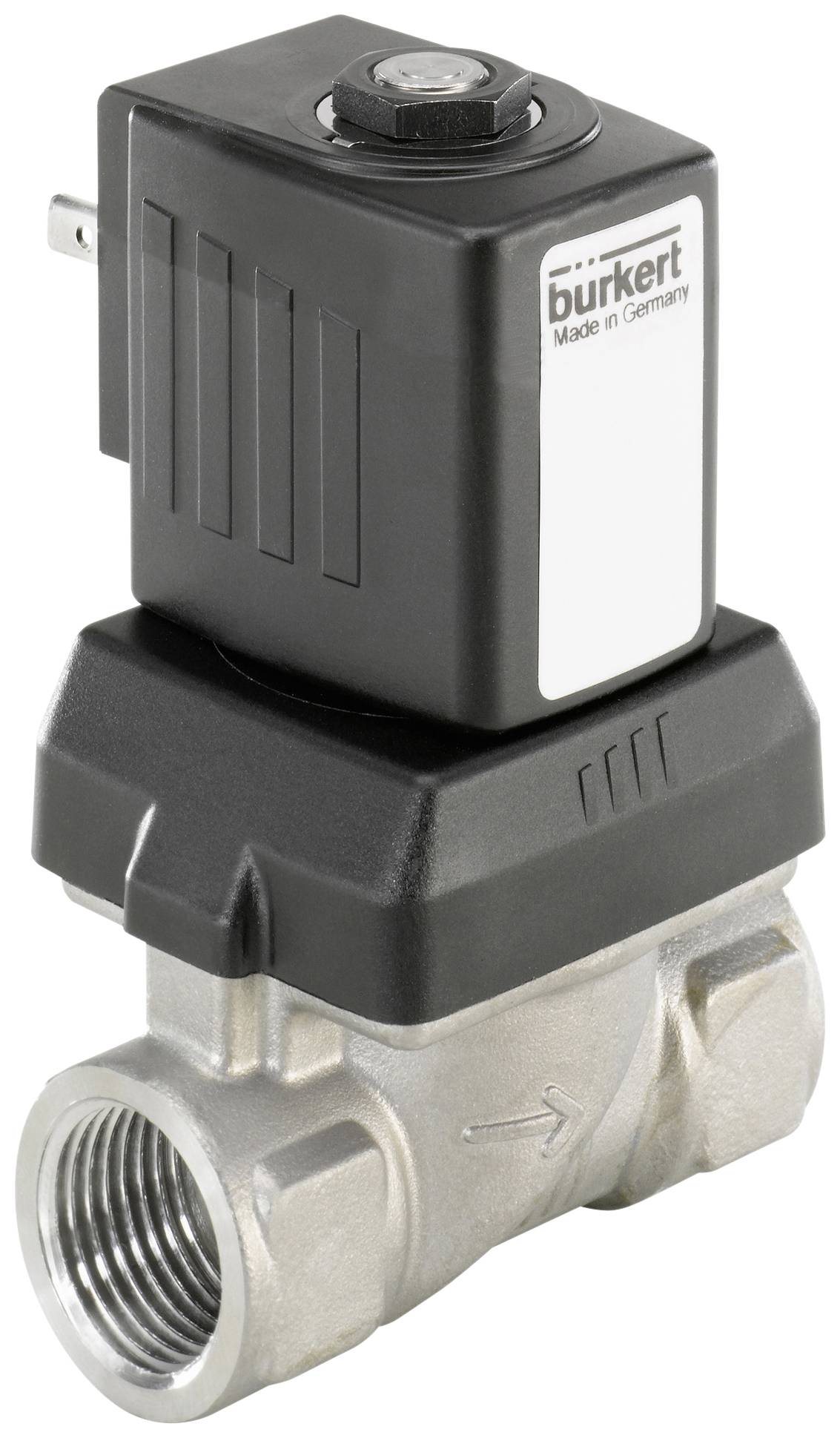

Bürkert membránový ventil 221760 6213 110 V G 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 412,40 Kč / kus)
4 412,40 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Membránový ventil řízený servem až do jmenovité šířky DN40; membrána vázaná na pružiny se otevře bez diferenčního tlaku; tlumí uzavírací a nehlučný; velmi malý průtok v kompaktním provedení; energeticky úsporná technologie dvojitého cívkového typu v provedení Kick and Drop
Technické parametry
- Typ pohonu: Zdvihací kotva
- Hlavní princip funkce ventilu: Membránový ventil
- Spínací funkce: Zapnuto/vypnuto
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Max. Jmenovitý tlak (kapalina): 10 bar
- Materiál ventilového sedačce: Nerezová ocel
- Střídavé napětí: Ano
- Jmenovitý výkon: 8 W
- Druh cívky: Nasunutý
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Velikost cívky: 32 mm
- Otevření spínacího času: 10 ms - 30 ms
- Spínací doba: 100 ms - 150 ms
- Výroba ventilů: Kompletní ventil
- Spínací výkon AC: 24 VA
- Napětí frekvence 50 Hz
- Kategorie produktu
membránový ventil
- Provozní napětí
110 V
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 3/8
- Provozní médium
Kapalina
- Teplota média (rozsah)
0 do +120 °C
- Číslo výrobce
221760
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.37 kg
- Max. teplota média
+120 °C
- Min. teplota média
0 °C
- Médium
Kapalná média
- Jmenovitá vzdálenost
10 mm
- Vlastnosti
elektricky ovládaný
- Délka
50 mm
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
servo řízeno
- Hodnota kv
1.9
Ke stažení
List technických údajů
List technických údajů 2351402 Bürkert membránový ventil 221760 6213 110 V G 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2351402 Bürkert membránový ventil 221760 6213 110 V G 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks
Popis
Ventil 6213 EV je membránový ventil řízený servem řady S.EV. Spojka membrány podporuje otevření ventilu. Ve standardním provedení je ventil vhodný pro použití v kapalinách. K úplnému otevření je zapotřebí minimální diferencový tlak. Pro použití v plynu a vakuu je k dispozici samostatné provedení (HP00), které otevře ventil bez diferenčního tlaku. Podle různých aplikací jsou k dispozici různé membránové materiály. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Nabídka je doplněna variantou z nerezové oceli. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky.
Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65 - ve spojení s krytem z nerezové oceli NEMA 4X.
Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65 - ve spojení s krytem z nerezové oceli NEMA 4X.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
