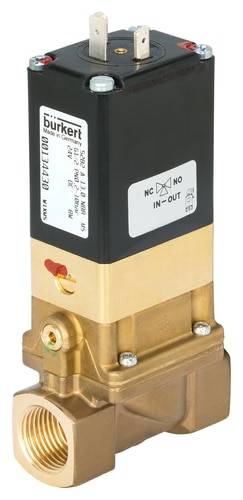

Bürkert membránový ventil 134464 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 015,70 Kč / kus)
8 015,70 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Membránový ventil řízený servem až do jmenovitého rozpětí DN 65; oddělovací membrána pro agresivní a znečištěné média; individuální nastavení času sepnutí a otevření; provedení chráněné před výbuchem (kat. 2); snadné ruční ovládání
Technické parametry
- Typ pohonu: Sklopná kotva
- Hlavní princip funkce ventilu: Membránový ventil
- Spínací funkce: Zapnuto/vypnuto
- Mediační oddělení: Ano
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Max. Jmenovitý tlak (kapalina): 10 bar
- Střídavé napětí: Ano
- Jmenovitý výkon: 8 W
- Druh cívky: Šroubovaná v bloku
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Otevření spínacího času: 100 ms - 800 ms
- Spínací doba: 1 ms - 4 ms
- Nastavení otevření ventilu: Ano
- Nastavení doby uzavírání ventilu: Ano
- Výroba ventilů: Kompletní ventil
- Spínací výkon AC: 30 VA
- Napětí frekvence 50/60 Hz
- Funkce ventilu: Ruční aretace: Ano
- Kategorie produktu
membránový ventil
- Provozní napětí
110 V
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
mosaz
- Připojení
G 3/4
- Provozní médium
Kapalina
- Teplota média (rozsah)
-25 do +90 °C
- Číslo výrobce
134464
- Provozní tlak (min.)
0.2 bar
- Ovládání
Ruční ovládání; tlačítko
- Těsnicí materiál
EPDM
- Funkce
3/2-cestné
- Hmotnost
1.4 kg
- Max. teplota média
+90 °C
- Min. teplota média
-25 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
20 mm
- Délka
100 mm
- QNn hodnota
7 l/min
IP65
- Max. okolní teplota
+55 °C
- Účinky
servo řízeno
- Hodnota kv
6.5
Ke stažení
List technických údajů
List technických údajů 2350851 Bürkert membránový ventil 134464 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350851 Bürkert membránový ventil 134464 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks
Popis
Ventil 5282 je membránový ventil řízený servem. Pro funkci ventilu je nutný minimální diferenční tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Nabídka je doplněna o provedení z nerezové oceli. Jednoduchým otočením 3/2cestného ventilu předřídícího na armatuře lze změnit způsob působení NC na NO. Magnetické cívky jsou chemicky odolné epoxidové. Pro uvedení do provozu a zkoušku je 5282 vybaveno ručním ovládání. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a a pouzdrem z nerezové oceli jsou splněny požadavky NEMA 4X.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
