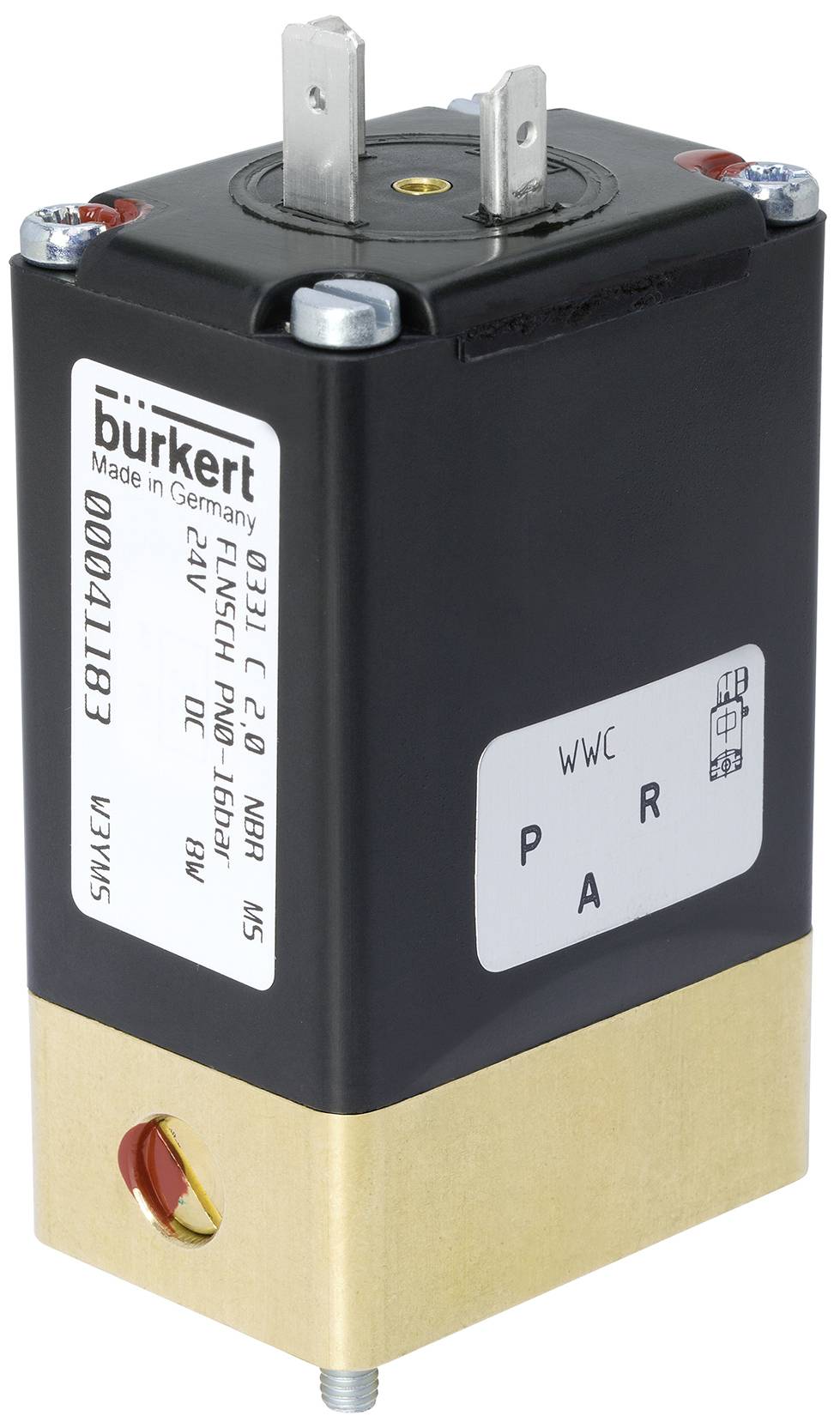

Bürkert magnetický ventil 67037 0331 230 V 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 657,02 Kč / kus)
3 657,02 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil; přímý
- Přímý oddělený ventil pro měření od jmenovitého průměru DN 4
- Pilotní ventil s přírubou specifický pro společnost Bürkert (SFB)
- Bezúdržbová technologie klapek
- Snadno ovladatelná, robustní ruční ovládání
- Provedení s ochranou proti explozi
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
- Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
- Těsnicí materiál - těsnění sedadla materiál Shorova tvrdost: 70
- Tlak a teplota - teplota Medium min: 0 °C.
- Tlak a teplota - teplota média max Medium: 80 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
- Tlak a teplota - max. Povrch: 110 °C
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - poloha elektrického připojení: Nahoře
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Elektrické připojení - elektrické připojení polarita: Nerelevantní
- Elektrické připojení - elektrické připojení materiál: Mosaz
- Přístrojové vlastnosti - montážní délka 46 mm
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 15 ms
- Charakteristiky přístroje - doba sepnutí je max.: 15 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Pod sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Druh upevnění: Metrické šrouby
- Charakteristiky přístroje - druh pohonu: Sklopná kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ano
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 8 ms
- Přístrojové vlastnosti - doba spínání min.: 8 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 1,5 mm
- Jmenovitý průměr (kV) – kV (voda): 0,08 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/16 palců
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 3 (R) (mm): 1,5 mm
- Procesní / vedení – připojení k potrubí: 1 typ: Příruba
- Procesní / vedení – připojení k potrubí: 2 typ: Příruba
- Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se společností Bürkert 32 x 46 provedení A2Bürkert 32 x 46 provedení A2
- Procesní / vedení – připojení k potrubí: 3 typ: Příruba
- Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se 2 přírubou: Bürkert příruba 32 x 46 provedení A2Bürkert 32 x 46 provedení A2
- Připojení k procesu / k potrubí: Připojení k potrubí: Příruba 3: Příruba se společností Bürkert 32 x 46 provedení A2Bürkert 32 x 46 provedení A2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 230 V.
- Napětí - napětí max / jmenovité napětí: 230 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - zapínací výkon AC: 22 v
- A
- Cívka (jádro) KERN - jmenovitý výkon AC: 12 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Materiály - sedadlo ventilu materiál: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: D - v klidové poloze otevřený - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená D - v klidové poloze - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Tlačítko
- Způsob činnosti - aretace ručního ovládání: Ano
- Jmenovitý výkon: 5 W.
- Napětí frekvence 50 Hz
- Kategorie produktu
magnetický ventil
- Provozní napětí
230 V
- Provozní tlak (max.)
0 bar
- Teplota média (rozsah)
0 do 80 °C
- Číslo výrobce
67037
- Max. teplota média
80 °C
- Min. teplota média
0 °C
IP65
- Max. okolní teplota
55 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3046885 Bürkert magnetický ventil 67037 0331 230 V 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046885 Bürkert magnetický ventil 67037 0331 230 V 1 ks
Popis
Ventil 0331 je přímý, oddělený a oddělený výklopný ventil. Je k dispozici v 3/2 a 2cestném provedení. Ve verzi 3/2cestná jej lze použít jako rozbočovač nebo směšovací ventil. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Nabídka krytu se skládá z mosazi, nerezové oceli, PEEK a polypropylenu. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Protože je systém spulování oddělen od média membránou Medium, je ventil vhodný zejména pro kritická média, jako jsou agresivní kyseliny a louhy. Pro uvedení do provozu a zkoušku je 0331 vybaveno ručním ovládání. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým poklesem výkonu nebo impulsním provedením. Stav sepnutí lze nastavit pomocí zadané zprávy jako binární nebo NAMUR-signál.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
