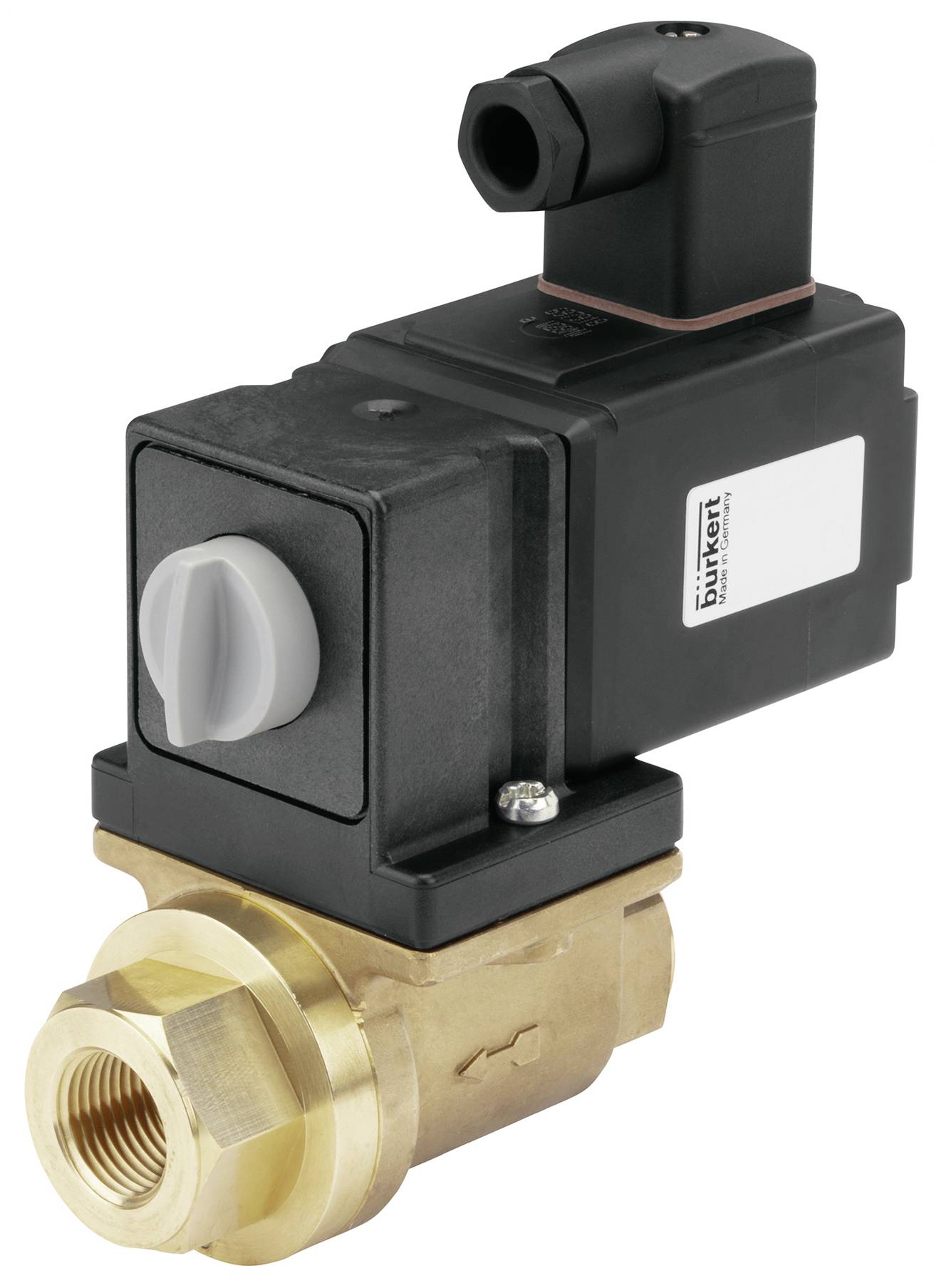

Bürkert magnetický ventil 62119 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (12 194,21 Kč / kus)
12 194,21 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil; přímý
- Přímý oddělený ventil pro měření od jmenovitého průměru DN 20
- Blokněný sfulový systém odolný proti vibracím
- Energeticky úsporné snížení výkonu u všech DC provedení
- Zvýšená bezpečnost díky zpětné vazbě na elektrické ovládání (volitelné)
- Odolné, snadno ovladatelné ruční ovládání
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
- Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 90 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 50 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 0,25 bar
- Elektrické připojení - zásuvka je součástí dodávky: Přiložena
- Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00314802 - 2518
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 20 ms
- Charakteristiky přístroje - doba sepnutí je max.: 60 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Přístrojové vlastnosti - vakuové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ano
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 10 ms
- Přístrojové vlastnosti - doba spínání min.: 40 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 5.330 l/min
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 20 mm
- Jmenovitý průměr (kV) – kV (voda): 5 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 3/4 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 3/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 3/4
- Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
- Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 3/4
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 49 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie není k dispozici
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: F - rozdělovací ventil - v klidové poloze otevřený tlaková přípojka 1 (P/IN) po pracovní přípojce 2 (B/NO), pracovní přípojka 4 (a/NC) SES F - rozdělovací ventil - v klidové poloze otevření tlakové přípojky 1 (P/IN) po pracovní přípojce 2 (B/NO), pracovní přípojka 4 (a/NC) ges
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Tlačítko
- Způsob činnosti - aretace ručního ovládání: Ano
- Způsob použití - ruční ovládání šroubovací štěrbiny: Ne
- Jmenovitý výkon: 16 W.
- Napětí frekvence 50 Hz
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
PVC
- Připojení
G 3/4
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 90 °C
- Číslo výrobce
62119
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
NBR
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
20 mm
- QNn hodnota
5.330 l/min
IP65
- Max. okolní teplota
50 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
5 m³/h
- Druh obalu
Carton
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047078 Bürkert magnetický ventil 62119 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047078 Bürkert magnetický ventil 62119 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks
Popis
Ventil 0131 je přímý ventil s kyvnou pákou. Podle různých aplikací jsou k dispozici různé kombinace těsnicích materiálů. Díky oddělení membrány mezi pohonem a zaplaveným tělem lze bezpečně ovládat také agresivní média jako např. kyseliny nebo louhy. Nabídka je doplněna plastovým pouzdrem z PVC. Cívky jsou chemicky odolné epoxidové. Pro snížení elektrického příkonu je v cívce zalitá elektronika „Kick and Drop“. Volitelný elektrický hlásič polohy spolehlivě detekuje spínací polohu. Pro použití v pitné vodě je k dispozici konformita podle KTW a W270. Dále jsou k dispozici provedení typu 0131 s shoda podle DIN EN 45545:2016 (norma 2 a 5) – protipožární ochrana v kolejových vozidlech.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
