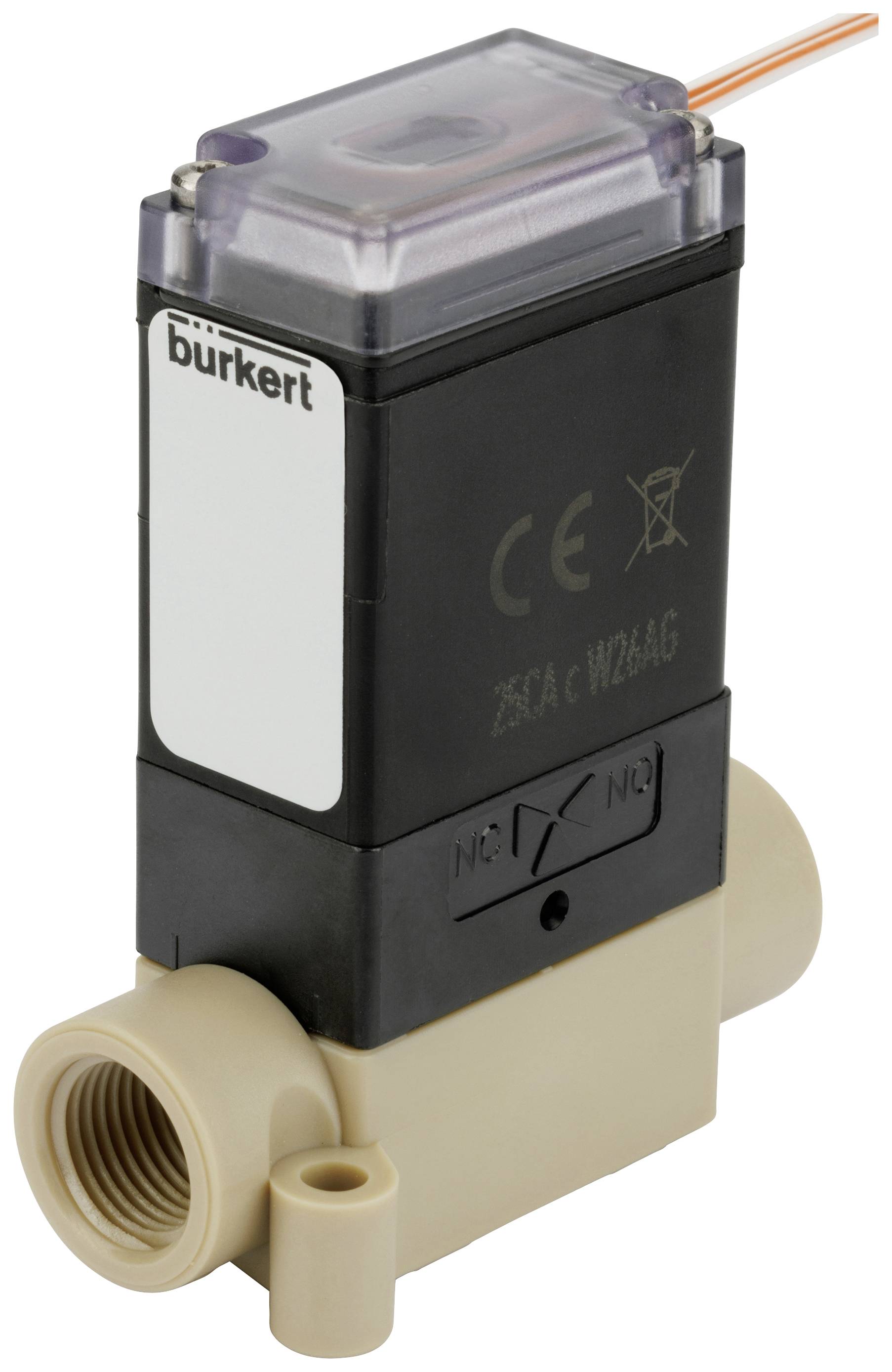

Bürkert magnetický ventil 463551 0127 24 V 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 734,71 Kč / kus)
3 734,71 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil pro Progress. Média
- Pro nejvyšší chemické požadavky na odolnost
- Kompaktní konstrukce s možností rýsování 16 mm a hodnotou CV až do 0,058
- Osvědčená spolehlivost od 1993
- Flexibilní design pro speciální aplikace
- Vysoká odolnost proti zpětnému tlaku, vynikající vyplachování a 100% provozní doba
Technické parametry
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: FFKM (perfluorkaučuk)
- Tlak a teplota - teplota Medium min.: 10 °C.
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min.: 10 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - jmenovitý tlak max. 2 bar
- Tlak a teplota - diferenční tlak max. 2 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Lanko
- Elektrické připojení - elektrická poloha připojení: Vůči NC
- Elektrické připojení - elektrické vedení délka 500 mm
- Elektrické připojení - počet kontaktů: 2
- Elektrické připojení - elektrické připojení 1 vedení materiál: FEP (Perfluorethylenpropylen-kopolymer)
- Elektrické připojení - elektrický kabel, 1 barva: Bílá/oranžová
- Elektrické připojení - elektrický kabel, 2 barvy: Bílá/oranžová
- Elektrické připojení - průřez elektrického vedení (AWG): AWG 24
- Elektrická přípojka - průřez elektrického vedení (mm²): 0,2 m²
- Elektrické připojení - elektrické připojení polarita: Nerelevantní
- Elektrické připojení - elektrické připojení vedení: Nepocínované
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - druh pohonu: Kolébka
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ano
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Vlastnosti zařízení - šířka (jmenovitá hodnota): 16 mm
- Charakteristiky přístroje - přepínání času je typické: 25 ms
- Charakteristiky přístroje - doba spínání obvykle: 25 ms
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 33 l/min
- Jmenovitý průměr (kV) – kV (voda): 0,03 m3/h.
- Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 1,6 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4-28
- Procesní / vedení: Připojení k potrubí: 1 typ závitu: UNF plochý bottom
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / vedení: Připojení k potrubí: 2 typy závitů: UNF flat bottom
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4-28
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Cívka (jádro) KERN - druh cívky: Pevně vestavěná
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - jmenovitý výkon DC: 3,5 W.
- Cívka (jádro) KERN - víčko cívky: Transparentní
- Materiály – ventil z materiálu, který se dotýká média: PEEK (polyetheretheretherketon)
- Materiály – Fluikové pouzdro materiál: PEEK (polyetheretheretherketon)
- Materiály - ventil materiál, který se dotýká prostředí: PA (polyamid)
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 3 W.
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
0 bar
- Teplota média (rozsah)
10 do 50 °C
- Číslo výrobce
463551
- Provozní tlak (min.)
2 bar
- Max. teplota média
50 °C
- Min. teplota média
10 °C
- Max. okolní teplota
55 °C
- Min. okolní teplota
10 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3046879 Bürkert magnetický ventil 463551 0127 24 V 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046879 Bürkert magnetický ventil 463551 0127 24 V 1 ks
Popis
Jedinečný magnetický ventil Bürkerts typu 0127 je předurčen pro použití v laboratořích, lékařské a analytické technice. Díky své kolébkové technologii, která používá dělicí membránu mezi pohonem a fluidem, určuje ještě dnes měřítka. Zajišťuje přesné spínání nejmenšího objemu, a to i agresivních médií při minimálním záznamu teploty cívkou. Navíc je velmi dobře opláchovatelný a vyznačuje se minimálním vnitřním objemem a téměř nulovým srabatelným. Ventily jsou připojitelné na připojovací desky a lze je na požádání propojit s centrálním zapojením. Na požádání jsou k dispozici konkrétní traumatické verze.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
