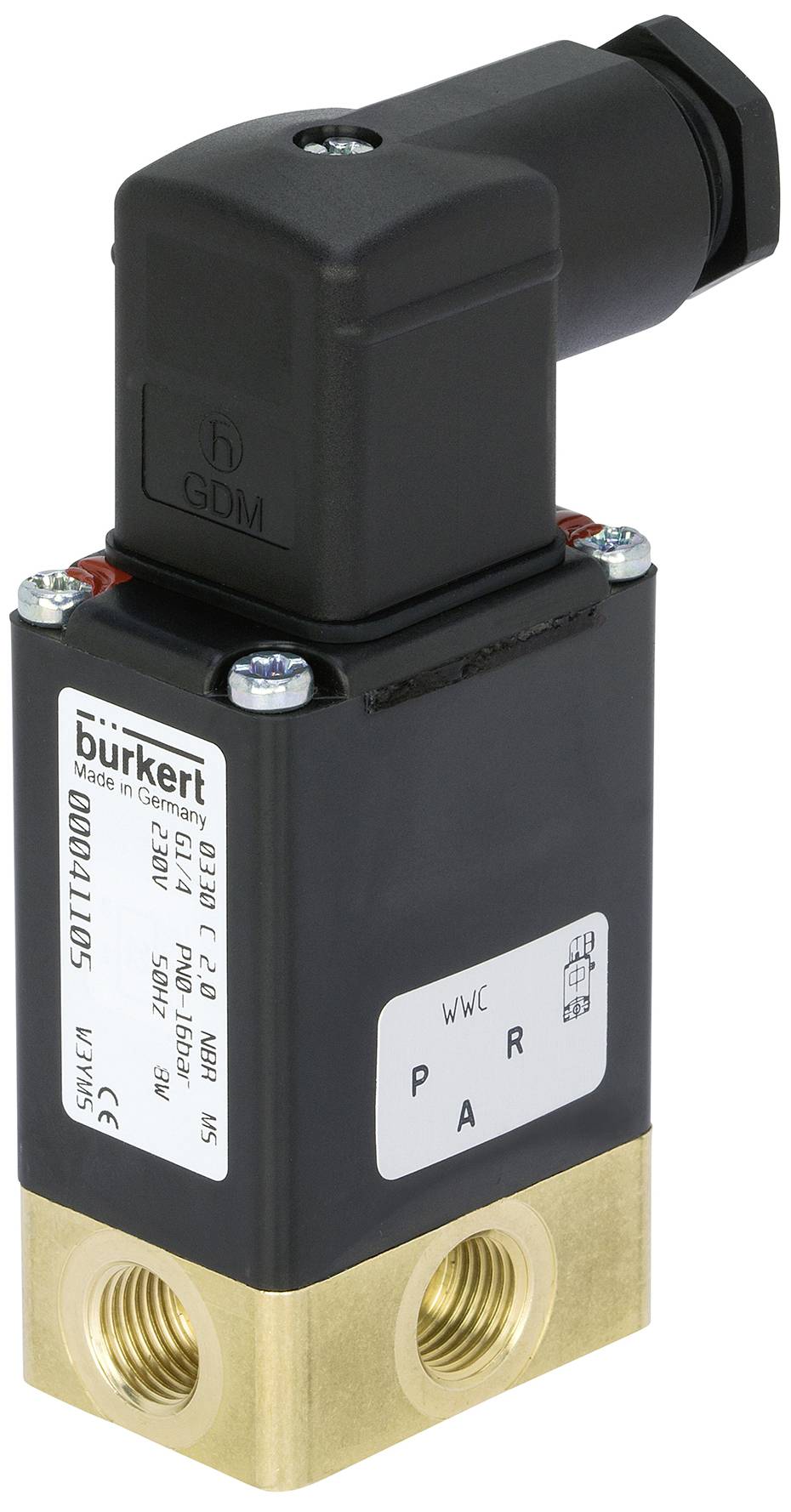

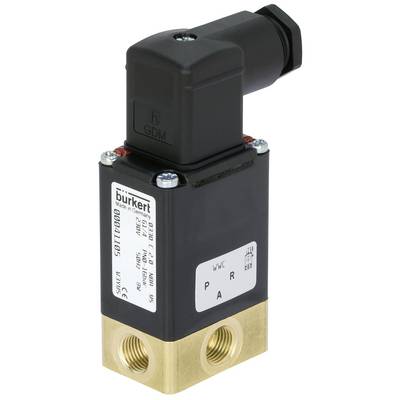

Bürkert magnetický ventil 43604 0330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 048,76 Kč / kus)
4 048,76 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
3/2cestný magnetický ventil; přímý
- Přímý oddělený ventil pro měření od jmenovitého průměru DN 5
- Bezúdržbová technologie klapek
- Blokněný sfulový systém odolný proti vibracím
- Snadno ovladatelná, robustní ruční ovládání
- Provedení s ochranou proti explozi
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
- Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
- Těsnicí materiál - těsnění sedadla materiál Shorova tvrdost: 70
- Tlak a teplota - teplota Medium min: 0 °C.
- Tlak a teplota - teplota média max Medium: 80 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
- Tlak a teplota - max. Povrch: 155 °C
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - poloha elektrického připojení: Nahoře
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Elektrické připojení - elektrické připojení polarita: Nerelevantní
- Elektrické připojení - elektrické připojení materiál: Mosaz
- Přístrojové vlastnosti - montážní délka 46 mm
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 20 ms
- Charakteristiky přístroje - doba sepnutí je max.: 20 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Pod sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Druh upevnění: Metrické šrouby
- Charakteristiky přístroje - druh pohonu: Sklopná kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ano
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 10 ms
- Přístrojové vlastnosti - doba spínání min.: 10 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 150 l/min
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 3 mm
- Jmenovitý průměr (kV) – kV (voda): 0,14 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/8 palců
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 3 (R) (mm): 3 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
- Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
- Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 1/4
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - jmenovitý výkon DC: 11 W.
- Cívka (jádro) KERN - snížený výkon DC: 11 W.
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Materiály - sedadlo ventilu materiál: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Tlačítko
- Způsob činnosti - aretace ručního ovládání: Ano
- Jmenovitý výkon: 8 W.
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
mosaz
- Připojení
G 1/4
- Provozní teplota
0 °C (min)
- Teplota média (rozsah)
0 do 80 °C
- Číslo výrobce
43604
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
0 °C
- Těsnicí materiál
nitrilový kaučuk
- Funkce
3/2 zavřený monostabilní
- Max. teplota média
80 °C
- Min. teplota média
0 °C
- Jmenovitá vzdálenost
3 mm
- Délka
46 mm
- QNn hodnota
150 l/min
IP65
- Max. okolní teplota
55 °C
- Účinky
přímočinný
- Hodnota kv
0.14 m³/h
Ke stažení
List technických údajů
List technických údajů 3047071 Bürkert magnetický ventil 43604 0330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047071 Bürkert magnetický ventil 43604 0330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks
Popis
Ventil 0330 je přímý, oddělený a oddělený výklopný ventil. Je k dispozici v 3/2 a 2cestném provedení. Ve verzi 3/2cestná jej lze použít jako rozbočovač nebo směšovací ventil. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Kryt je vyroben z mosazi, nerezové oceli a polypropylenu. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Protože je systém spulování oddělen od média membránou Medium, je ventil vhodný zejména pro kritická média, jako jsou agresivní kyseliny a louhy. Pro uvedení do provozu a zkoušku je 0330 vybaveno ručním ovládání. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým poklesem výkonu nebo impulsním provedením. Stav sepnutí lze nastavit pomocí zadané zprávy jako binární nebo NAMUR-signál.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
