Name: Bürkert magnetický ventil 390448 7012 230 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3048098
Availability: BackOrder

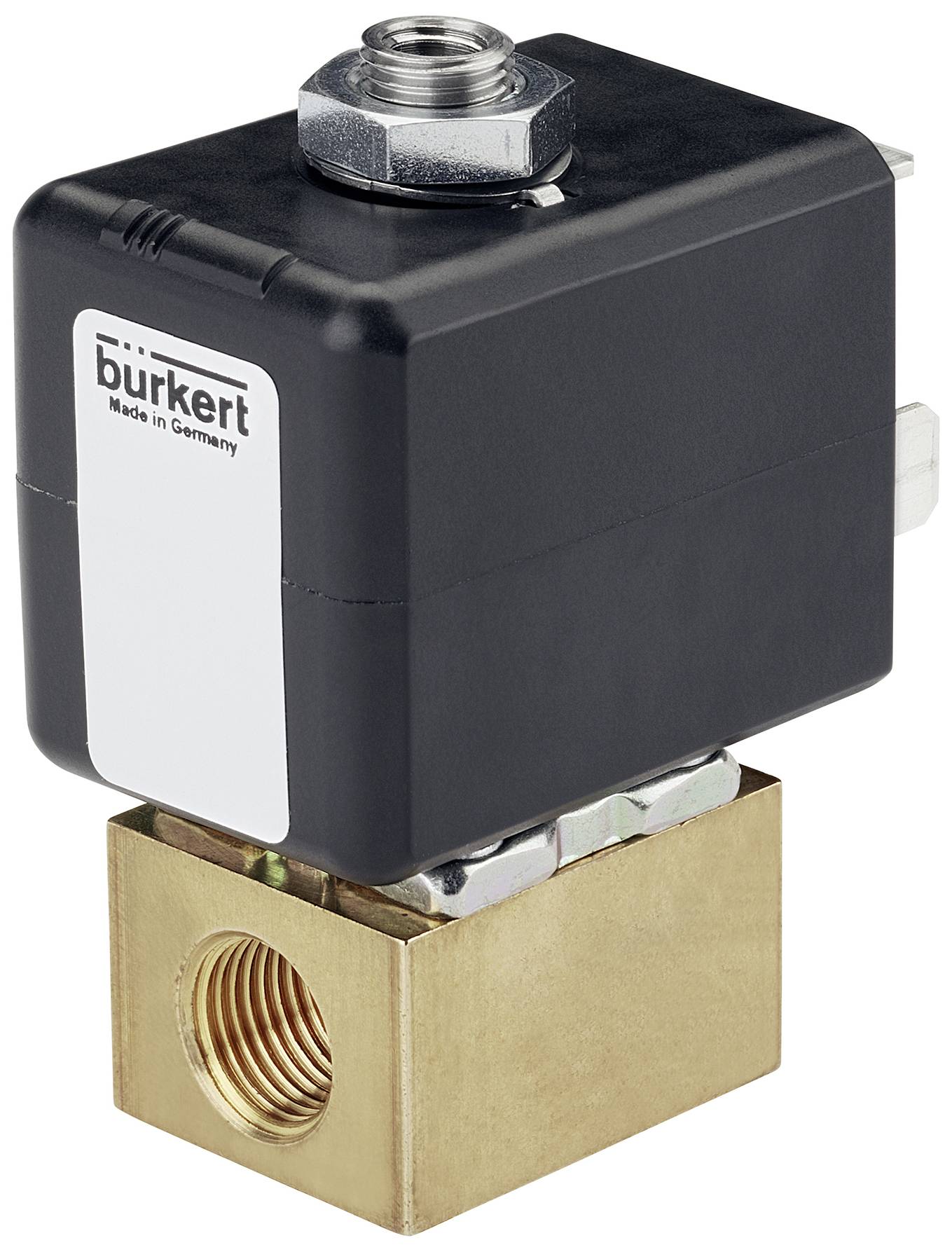

Elektromagnetický ventil od společnosti Bürkert s černým plastovým pouzdrem a mosaznou přípojkou, používaný pro řízení kapalin.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 2. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 222,31 Kč / kus)

1 222,31 Kč

Bez DPH.

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil 390448

Kompaktní ventil s přímým účinkem až do jmenovitého rozpětí DN 1,6
Průvlečný systém spulení
Šroubení Banjo pro přímé montáž na pneumatické ventily
Jednoduchá a rychlá montáž Push-In, příruba nebo připojovací desky
Provedení s ochranou proti explozi

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 100 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 75 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 6 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Schéma zástrčky typ B podle průmyslového standardu
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - hlavní ventil principu: Písty
Charakteristiky přístroje - spínací čas otevření max.: 12 ms
Charakteristiky přístroje - doba sepnutí je max.: 12 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 8 ms
Přístrojové vlastnosti - doba spínání min.: 8 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 1,6 mm
Jmenovitý průměr (kV) – kV (voda): 0,06 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/16 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/8
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/8
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 24,5 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - zapínací výkon AC: 12 v
A
Cívka (jádro) KERN - jmenovitý výkon AC: 6,5 v
A
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: D - v klidové poloze otevřený - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená D - v klidové poloze - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 4 W.
Napětí frekvence 50 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 1/8

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do 100 °C

Číslo výrobce: 390448

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: FKM

Funkce: 3/2 otevřený monostabilní

Max. teplota média: 100 °C

Min. teplota média: -10 °C

Jmenovitá vzdálenost: 1.6 mm

Vlastnosti: příruba

: IP65

Max. okolní teplota: 75 °C

Min. okolní teplota: -10 °C

Účinky: přímočinný

Hodnota kv: 0.06 m³/h

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Provozní tlak (max.)

Materiál pouzdra

Bürkert magnetický ventil 20054517 7012 110 V příruba Jmenovitá vzdálenost 1.6 mm výstup 2 odlehčený 1 ks

Objednací číslo:3048113

Doručení: Po 2. 11.

1 KsConrad Electronic

110 V

příruba

6 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20060326 7012 24 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks

Objednací číslo:3048119

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

G 1/8

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20074688 7012 24 V příruba Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks

Objednací číslo:3048129

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

příruba

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20074691 7012 24 V příruba Jmenovitá vzdálenost 1.2 mm přímočinný 1 ks

Objednací číslo:3048132

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

příruba

0 bar

polyamid

Min.: 1

Násobky: 1

1 321,49 Kč^*

Bürkert magnetický ventil 20074713 7012 24 V příruba Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks

Objednací číslo:3048142

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

příruba

0 bar

polyamid

Min.: 1

Násobky: 1

1 321,49 Kč^*

Bürkert magnetický ventil 20074721 7012 230 V příruba Jmenovitá vzdálenost 1.2 mm přímočinný 1 ks

Objednací číslo:3048147

Doručení: Po 2. 11.

1 KsConrad Electronic

230 V

příruba

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20074722 7012 24 V příruba Jmenovitá vzdálenost 1.2 mm přímočinný 1 ks

Objednací číslo:3048148

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

příruba

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20074795 7012 24 V příruba Jmenovitá vzdálenost 1.2 mm přímočinný 1 ks

Objednací číslo:3048164

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

příruba

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20074797 7012 230 V příruba Jmenovitá vzdálenost 1.2 mm přímočinný 1 ks

Objednací číslo:3048165

Doručení: Po 2. 11.

1 KsConrad Electronic

230 V

příruba

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Bürkert magnetický ventil 20074798 7012 24 V G 1/8 Jmenovitá vzdálenost 1.2 mm přímočinný 1 ks

Objednací číslo:3048166

Doručení: Po 2. 11.

1 KsConrad Electronic

24 V

G 1/8

0 bar

mosaz

Min.: 1

Násobky: 1

1 222,31 Kč^*

Ke stažení

List technických údajů

List technických údajů 3048098 Bürkert magnetický ventil 390448 7012 230 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3048098 Bürkert magnetický ventil 390448 7012 230 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks

Popis

Ventil 7012 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace krytů a těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Program je doplněn o provedení chráněné proti výbuchu. Pro flexibilní připojení hadice je možné zvolit Push-In Fittings. Pro snadnou montáž na pneumatický pohon je ideální řešení připojení Banjo s dutým šroubem. Volitelné ruční ovládání umožňuje rychlé uvedení do provozu a optimální údržbu. Ve spojení se zástrčkou dle průmyslového standardu tvar B nebo podle DIN EN 17301-803 tvar C splňují ventily stupeň krytí IP65.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
