Name: Bürkert magnetický ventil 353703 0330 230 V DC/AC spojka G 1/4 Jmenovitá vzdálenost 2 mm v klidové poloze tlak převáděn
Brand: Bürkert
SKU: 3047949
Availability: BackOrder

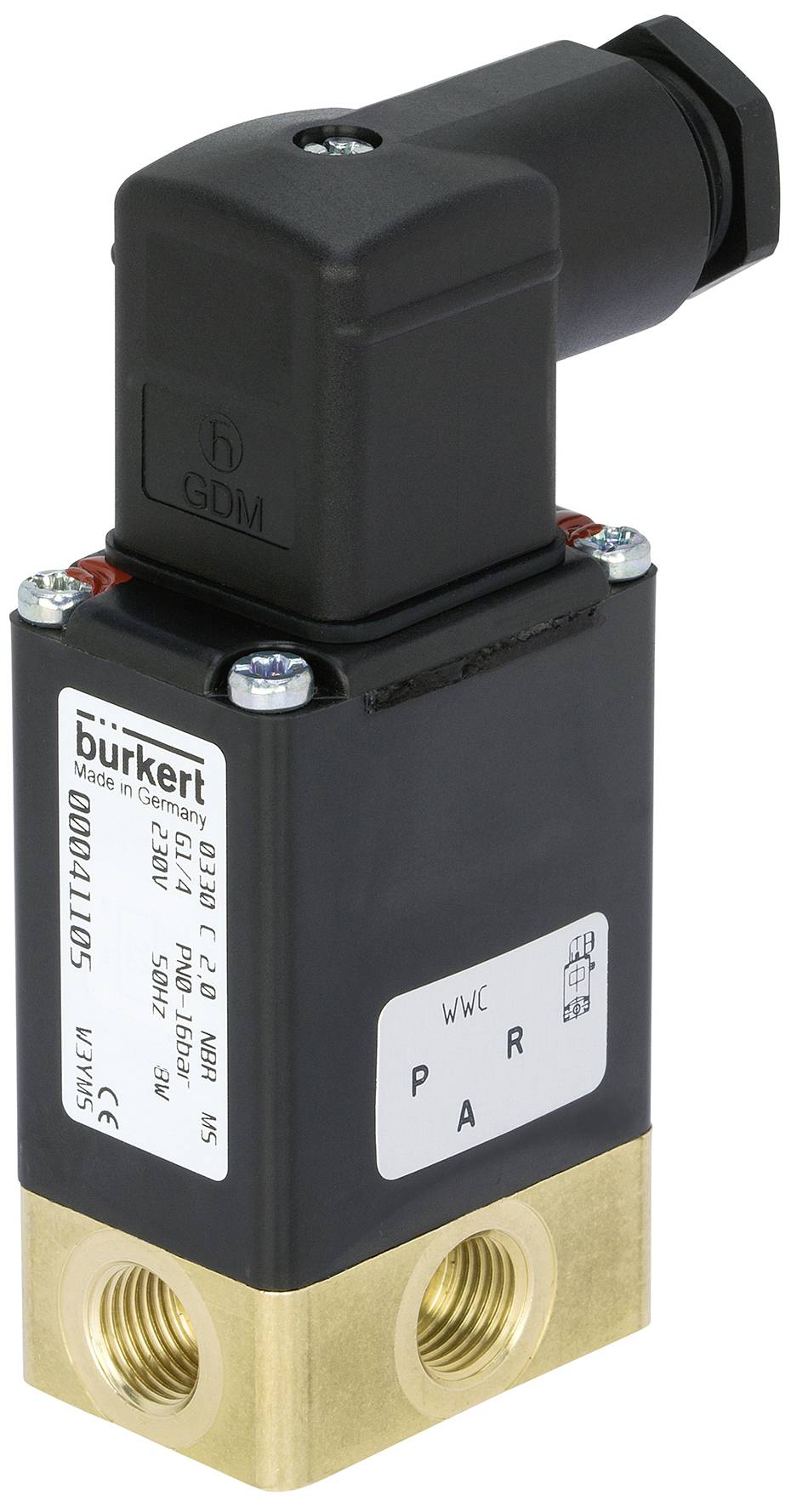

Elektromagnetický ventil s černým pouzdrem a zlatými přípojkami, nápis 'burkert', technické parametry viditelné.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 079,00 Kč / kus)

13 079,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil EX; přímý

Přímý oddělený ventil pro měření od jmenovitého průměru DN 5
Bezúdržbová technologie klapek
Blokněný sfulový systém odolný proti vibracím
Snadno ovladatelná, robustní ruční ovládání
Provedení s ochranou proti explozi

Technické parametry

Materiál: Mosaz
Materiál těsnění: NBR
Jmenovitý průměr 2 mm
Připojení k potrubí: Hrdlo se závitem G 1/4
Zvláštnost: Vstup. PTB 15 ATEX 1011 u / IECEx PTB 15.0037U, EX eb/tb 2G IIC/2D IIIC svorkovnice s kabelovým vstupem 45° s vnitřním závitem M20 x 1,5 s 2pólovými svorkami pro desky plošných spojů
Napětí: 230 V
Frekvence: Stejnosměrný a střídavý proud (AC/DC)
Atributy Missing: EPS 16 ATEX 1111 X / IECEx EPS 16.0049X, 2G T4 IIC / 2D T130°C IIIC, Tumg -40°C až +60°C, montáž jednotlivých bloků a bloku
Teplota média (stupeň C) (max.): 80
Okolní teplota (ve stupních C) (max): 55
Tlak (bar) (max): 16
Způsob činnosti: 3/2cestný; v klidové poloze tlak převáděn na výstup B.
Příkon: Výtah 40 W, provoz 3 W.
QNN HODNOTA (L/MIN): 120
Doba zapnutí (v %): 100
Opening time (msec) (max.): 30
Doba sepnutí (ms) (max): 40
HODNOTA KV (M*3/H): 0,11
Doba rozpojení (ms) (min): 15
Doba sepnutí (ms) (min): 30

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V DC/AC

Provozní tlak (max.): 16 bar

Materiál pouzdra: mosaz

Připojení: spojka G 1/4

Teplota média (rozsah): 80 °C (max)

Číslo výrobce: 353703

Těsnicí materiál: NBR

Funkce: 3/2-cestné

Max. teplota média: 80 °C

Médium: agresivní média

Jmenovitá vzdálenost: 2 mm

QNn hodnota: 120 l/min

Max. okolní teplota: 55 °C

Účinky: v klidové poloze tlak převáděn na výstup 2

Hodnota kv: 0.11 m³/h

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Materiál pouzdra

Připojení

Provozní napětí

Provozní tlak (max.)

Bürkert kloubový ventil 41037 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350701

Doručení: Po 9. 11.

10 KsConrad Electronic

kloubový ventil

nerezová ocel

G 1/4

24 V

6 bar

Min.: 1

Násobky: 1

8 719,00 Kč^*

Bürkert kloubový ventil 41112 330 110 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350702

Doručení: Po 9. 11.

10 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

110 V

10 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Bürkert kloubový ventil 41124 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350703

Doručení: Po 9. 11.

15 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

230 V

10 bar

Min.: 1

Násobky: 1

5 719,00 Kč^*

Bürkert kloubový ventil 41136 330 110 V G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks

Objednací číslo:2350704

Doručení: Po 9. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

110 V

16 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Bürkert kloubový ventil 41144 330 110 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350705

Doručení: Po 9. 11.

20 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

110 V

10 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Bürkert kloubový ventil 41157 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2351277

Doručení: Po 9. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

24 V

6 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Bürkert kloubový ventil 41158 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350706

Doručení: Po 9. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

24 V

6 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Bürkert kloubový ventil 41163 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350707

Doručení: Po 9. 11.

10 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

230 V

6 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Bürkert kloubový ventil 41526 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350708

Doručení: Po 9. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

230 V

10 bar

Min.: 1

Násobky: 1

5 435,00 Kč^*

Bürkert kloubový ventil 41527 330 42 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350709

Doručení: Po 9. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

42 V

10 bar

Min.: 1

Násobky: 1

5 025,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047949 Bürkert magnetický ventil 353703 0330 230 V DC/AC spojka G 1/4 Jmenovitá vzdálenost 2 mm v klidové poloze tlak převáděn

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047949 Bürkert magnetický ventil 353703 0330 230 V DC/AC spojka G 1/4 Jmenovitá vzdálenost 2 mm v klidové poloze tlak převáděn

Popis

Ventil 0330 je přímý, oddělený a oddělený výklopný ventil. Je k dispozici v 3/2 a 2cestném provedení. Ve verzi 3/2cestná jej lze použít jako rozbočovač nebo směšovací ventil. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Kryt je vyroben z mosazi, nerezové oceli a polypropylenu. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Protože je systém spulování oddělen od média membránou Medium, je ventil vhodný zejména pro kritická média, jako jsou agresivní kyseliny a louhy. Pro uvedení do provozu a zkoušku je 0330 vybaveno ručním ovládání. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým poklesem výkonu nebo impulsním provedením. Stav sepnutí lze nastavit pomocí zadané zprávy jako binární nebo NAMUR-signál.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
