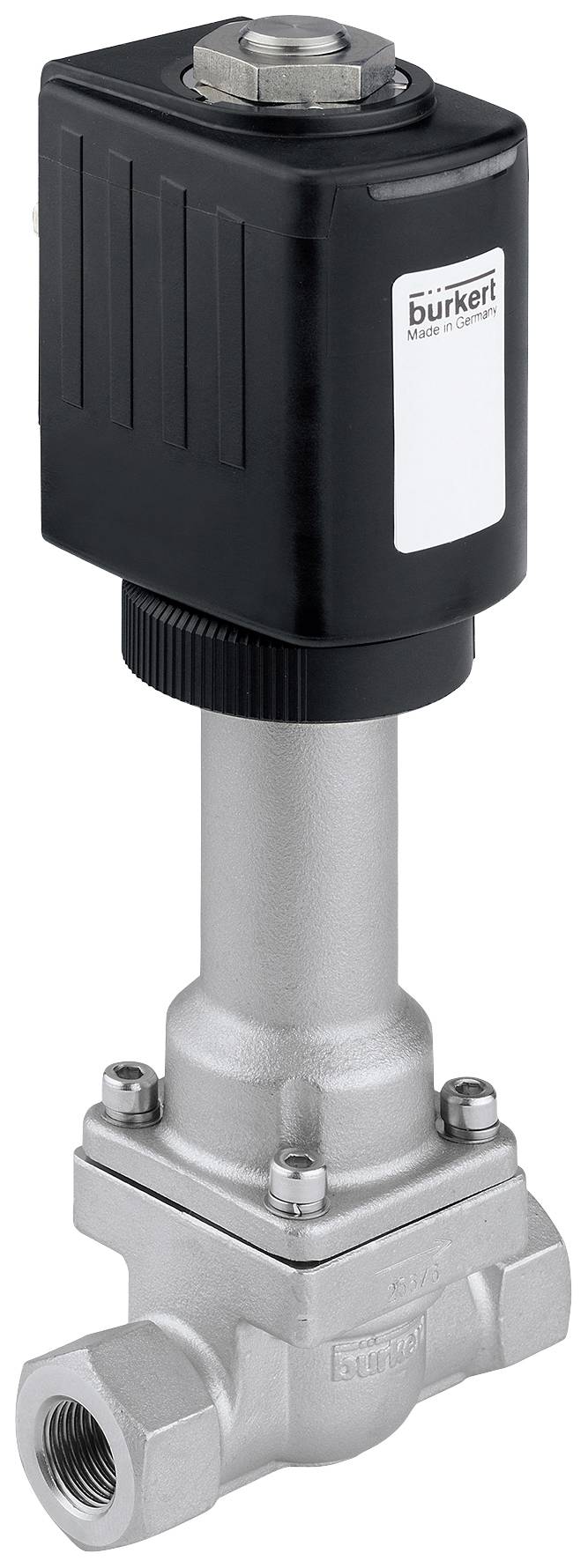

Bürkert magnetický ventil 352607 6026 240 V G 1/2 Jmenovitá vzdálenost 8 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (25 321,49 Kč / kus)
25 321,49 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Oddělené zdvihací ventily od jmenovitého průměru DN12
- Vhodný pro vysoké a nízké teplotní rozsahy (-200 °C... +180 °C)
- Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
Technické parametry
- Těsnicí materiál - těsnění sedadla kategorie: Plasty
- Těsnicí materiál – materiál těsnění sedadla: PTFE (polytetrafluorethylen)
- Těsnicí materiál – vnější těsnění: PTFE (polytetrafluorethylen)
- Tlak a teplota - teplota Medium min. -200 °C.
- Tlak a teplota - teplota média max Medium: 180 °C.
- Tlak a teplota - teplotní prostředí min.: -40 °C
- Tlak a teplota - teplotní prostředí max.: 50 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 200 ms
- Charakteristiky přístroje - doba sepnutí je max.: 500 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Vlastnosti přístroje - vakuové provedení: Ano
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ano
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 100 ms
- Přístrojové vlastnosti - doba spínání min.: 300 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Charakteristiky přístroje - jádrové vedení: Krycí vrstva
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Přístrojové vlastnosti - ventilová produkce Bypass: Bez bypassu
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 970 l/min
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 8 mm
- Jmenovitý průměr (kV) – kV (voda): 0,9 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/16 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 230 V.
- Napětí - napětí max / jmenovité napětí: 240 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 42 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - Kick a Drop cívka: Obsahuje energeticky úspornou technologii
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - zapínací výkon AC: 85 v
- A
- Cívka (jádro) KERN - jmenovitý výkon AC: 8,5 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - ruční ovládání: Není k dispozici
- Jmenovitý výkon: 85 W.
- Kategorie produktu
magnetický ventil
- Provozní napětí
240 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/2
- Provozní teplota
-200 °C (min)
- Teplota média (rozsah)
-200 do 180 °C
- Číslo výrobce
352607
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-200 °C
- Těsnicí materiál
PTFE
- Funkce
2/2 zavřený monostabilní
- Max. teplota média
180 °C
- Min. teplota média
-200 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
8 mm
- QNn hodnota
970 l/min
IP65
- Max. okolní teplota
50 °C
- Min. okolní teplota
-40 °C
- Účinky
přímočinný
- Hodnota kv
0.9 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047542 Bürkert magnetický ventil 352607 6026 240 V G 1/2 Jmenovitá vzdálenost 8 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047542 Bürkert magnetický ventil 352607 6026 240 V G 1/2 Jmenovitá vzdálenost 8 mm přímočinný 1 ks
Popis
Ventil 6026 je přímý, oddělený 2cestný nebo 2cestný zdvihový ventil. Termické a termické oddělování cívky a pouzdra pomocí kovového falšovaného nosníku z nerezové oceli umožňuje jak extrémní teploty média, tak agresivní média. Tato konstrukce vytváří kondenzát mezi letadlem a cívkou a nepřípustným zahřívání příp. Zabraňuje zamrzání cívky. Cívky jsou chemicky odolné epoxidové. Ventil je vhodný zejména pro použití s kritickými médii. Použití vysoce kvalitních těsnicích materiálů, jako je nerezová ocel a PTFE, umožňuje použití v kritických chemických aplikacích. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Ve spojení se zástrčkou dle DIN EN 175301 - 803 tvar a splňují ventily stupeň krytí IP65.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
