Bürkert magnetický ventil 295636 5404 230 V 1 ks

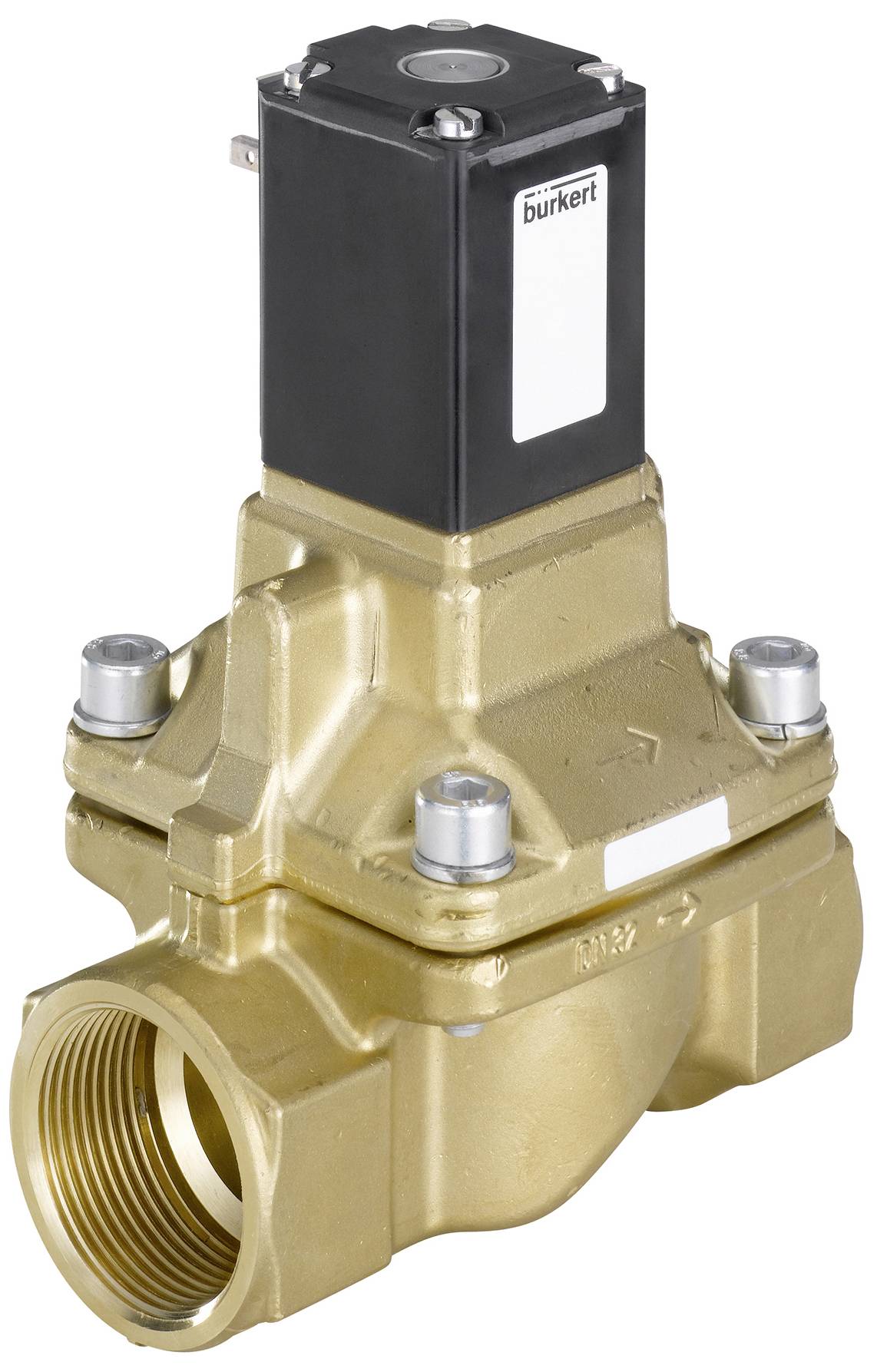

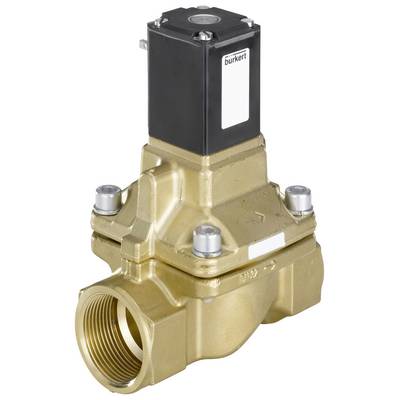

Mosazný elektromagnetický ventil s černým krytem, používaný pro řízení kapalin nebo plynů v potrubních systémech.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 8. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 354,55 Kč / kus)

5 354,55 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil; servo páječka

Servem řízený pístový ventil až do jmenovitého průměru DN50
Provedení s ochranou proti explozi pro kat. 2
Vhodný pro použití v plynu a páry až do 180 °C.
Odvzdušňovací ventil
Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop

Technické parametry

Těsnicí materiál - předřídicí těsnění: PTFE (polytetrafluorethylen)
Těsnicí materiál - těsnění sedadla kategorie: Plasty
Těsnicí materiál – materiál těsnění sedadla: PTFE (polytetrafluorethylen)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 120 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 1 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 32 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 65 mm
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 40 ms
Charakteristiky přístroje - doba sepnutí je max.: 250 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 20 ms
Přístrojové vlastnosti - doba spínání min.: 100 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Charakteristiky přístroje - hlavní vedení: Kolejový kroužek
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 2.200 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 12 mm
Jmenovitý průměr (kV) – kV (voda): 2 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 7/16 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 32 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie umožňuje úsporu energie
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - zvláštnost cívky: Pro vysoké teploty
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - zapínací výkon AC: 32 v
A
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - jmenovitý výkon DC: 8 W.
Cívka (jádro) KERN - snížený výkon DC: 8 W.
Cívka (jádro) KERN - jmenovitý výkon AC: 18 v
A
Cívka (jádro) KERN - kolejový kroužek materiál: PTFE (polytetrafluorethylen)
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Materiály - sedadlo ventilu materiál: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: B – v klidové poloze otevřen - tlaková přípojka 1 (P/NO)B - v klidové poloze otevřena - tlaková přípojka 1 (P/NO)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 8 W.
Napětí frekvence 50 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V

Provozní tlak (max.): 1 bar

Teplota média (rozsah): -10 do 120 °C

Číslo výrobce: 295636

Max. teplota média: 120 °C

Min. teplota média: -10 °C

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

Ke stažení

List technických údajů

List technických údajů 3047041 Bürkert magnetický ventil 295636 5404 230 V 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047041 Bürkert magnetický ventil 295636 5404 230 V 1 ks

Popis

Ventil 5404 je servem řízený pístový ventil a je k dispozici v provedení NC a NO. Pro funkci spínání ventilu je nutný minimální diferencový tlak. Magnetické cívky jsou prosuzovány vysoce kvalitní epoxidovou pryskyřicí. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65. Zástrčka není součástí dodávky a musí být objednána samostatně.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
