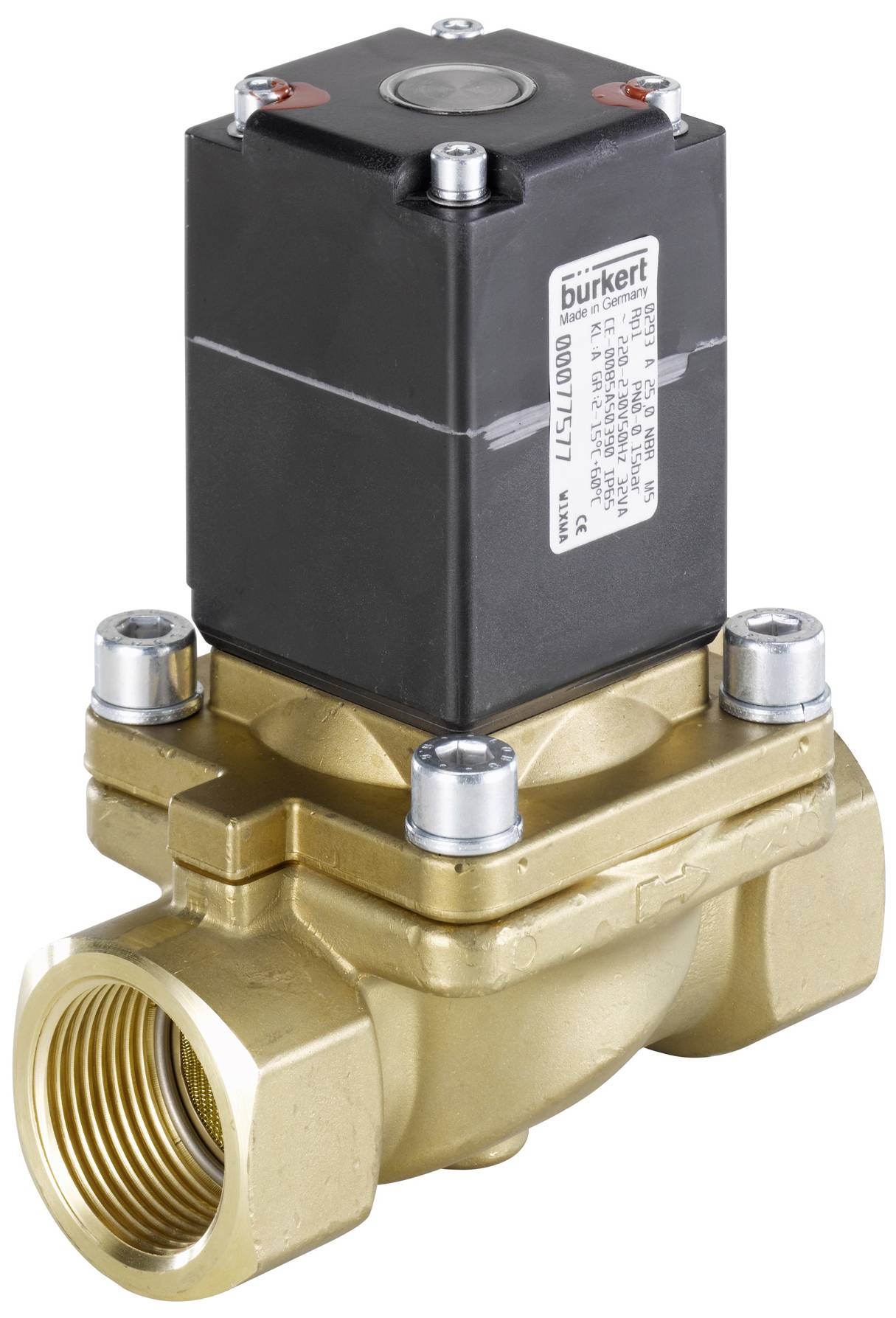

Bürkert magnetický ventil 279478 0293 230 V G 3/4 Jmenovitá vzdálenost 20 mm v klidové poloze uzavřený 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 756,20 Kč / kus)
7 756,20 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil; přímý
- Plynový ventil s povolením DVGW podle EN 161, třída B
- Kompaktní provedení
- Max. DN25 a 150 mbar
- Pouzdro v mosazi
- Filtr nečistot ve vpustí
Technické parametry
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
- Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
- Tlak a teplota - teplota Medium min. -15 °C.
- Tlak a teplota - teplota média max Medium: 60 °C.
- Tlak a teplota - teplotní prostředí min. -15 °C.
- Tlak a teplota - teplotní prostředí max.: 60 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 0,15 bar
- Tlak a teplota - jmenovitý tlak max (plyn): 0,15 bar
- Elektrické připojení - zásuvka je součástí dodávky: Přiložena
- Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00008376 - 2508
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - montážní délka 100 mm
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 150 ms
- Charakteristiky přístroje - doba sepnutí je max.: 250 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 120 ms
- Přístrojové vlastnosti - doba spínání min.: 130 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Vlastnosti zařízení - hlavní ventil s integrovaným sítem: Ano
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 5.400 l/min
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 20 mm
- Jmenovitý průměr (kV) – kV (voda): 5 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 3/4 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 3/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 3/4
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 230 V.
- Napětí - napětí max / jmenovité napětí: 230 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 49 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - zapínací výkon AC: 120 v
- A
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - jmenovitý výkon AC: 25 v
- A
- Cívka (jádro) KERN - kolejový kroužek materiál: PTFE (polytetrafluorethylen)
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 16 W.
- Typ schválení: DVGW
- Typ povolení: GGMO
- Napětí frekvence 50 Hz
- Kategorie produktu
magnetický ventil
- Provozní napětí
230 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
mosaz
- Připojení
G 3/4
- Provozní teplota
-15 °C (min)
- Teplota média (rozsah)
-15 do 60 °C
- Číslo výrobce
279478
- Min. provozní teplota
-15 °C
- Těsnicí materiál
NBR
- Funkce
2/2-cestný
- Max. teplota média
60 °C
- Min. teplota média
-15 °C
- Médium
plyny
- Jmenovitá vzdálenost
20 mm
- Délka
100 mm
- QNn hodnota
5.400 l/min
IP65
- Max. okolní teplota
60 °C
- Min. okolní teplota
-15 °C
- Účinky
v klidové poloze uzavřený
- Hodnota kv
5 m³/h
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3047376 Bürkert magnetický ventil 279478 0293 230 V G 3/4 Jmenovitá vzdálenost 20 mm v klidové poloze uzavřený 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047376 Bürkert magnetický ventil 279478 0293 230 V G 3/4 Jmenovitá vzdálenost 20 mm v klidové poloze uzavřený 1 ks
Popis
Typ 293 se vypne bez rozdílu tlaku od nuly. Ventil je přednostně vhodný pro spínání hořlavých plynů s nízkým tlakem. Přímý průchozí magnetický ventil je dodáván v režimu A. Je zavřený bez proudu. Při zapnutí se magnetické jádro zataží na pružinu a otevře ventil. Do vstupu je zabudován sítko. U jmenovitého rozpětí 25 musí být
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
