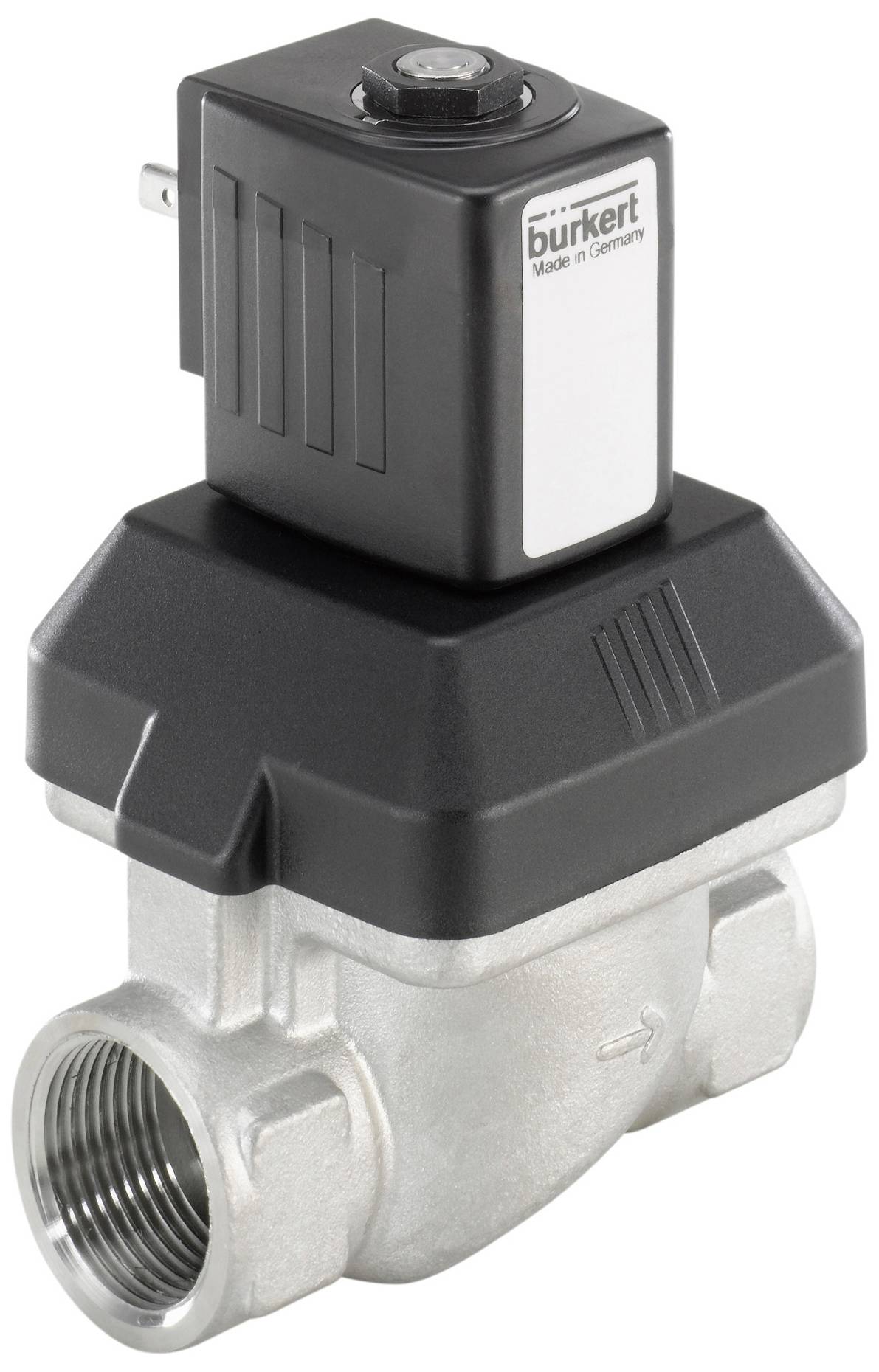

Bürkert magnetický ventil 247263 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 875,21 Kč / kus)
5 875,21 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil, nuceně řízený
- Servem řízený membránový ventil až do jmenovitého průměru DN40
- Membrána se svázanou pružinou otevře bez diferenčního tlaku
- Tlumí a tlumí šum
- Vysoký průtok v kompaktním provedení
- Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
Technické parametry
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 10
- Tlak a teplota - teplota Medium min: 0 °C.
- Tlak a teplota - teplota média max Medium: 120 °C.
- Tlak a teplota - teplotní prostředí min.: 0 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - montážní délka 65 mm
- Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
- Charakteristiky přístroje - spínací čas otevření max.: 100 ms
- Charakteristiky přístroje - doba sepnutí je max.: 400 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Charakteristiky přístroje - obsluha: Servoově řízená
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 50 ms
- Přístrojové vlastnosti - doba spínání min.: 200 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Charakteristiky přístroje - hlavní vedení: Kolejový kroužek
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Přístrojové vlastnosti - generace: EV
- Vlastnosti zařízení - ovládání centrálního zamykání: Ano
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,1 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 13 mm
- Jmenovitý průměr (kV) – kV (voda): 3,6 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/2 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Stupeň krytí - druh ochrany NEMA (max. Při vhodném připojení): NEMA 4X
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 40 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - zvláštnost cívky: Pro vysoké teploty
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - jmenovitý výkon DC: 10 W.
- Cívka (jádro) KERN - snížený výkon DC: 10 W.
- Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
- Materiály - předřídicí materiál: PA (polyamid)
- Materiály - sedadlo ventilu materiál: Nerezová ocel
- Materiály - kryt ventilu materiál víka: Ušlechtilá ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 10 W.
- Typ schválení: VDEVDE
- Typ povolení: Kreslicí povolení podle DIN EN 60730
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/2
- Provozní teplota
0 °C (min)
- Teplota média (rozsah)
0 do 120 °C
- Číslo výrobce
247263
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
0 °C
- Těsnicí materiál
FKM
- Funkce
2/2 zavřený monostabilní
- Max. teplota média
120 °C
- Min. teplota média
0 °C
- Médium
Kapalná média
- Jmenovitá vzdálenost
13 mm
- Délka
65 mm
IP65
- Max. okolní teplota
55 °C
- Min. okolní teplota
0 °C
- Účinky
servo řízeno
- Hodnota kv
3.6 m³/h
Ke stažení
List technických údajů
List technických údajů 3047196 Bürkert magnetický ventil 247263 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047196 Bürkert magnetický ventil 247263 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks
Popis
Ventil 6213 EV je membránový ventil řízený servem řady S.EV. Spojka membrány podporuje otevření ventilu. Ve standardním provedení je ventil vhodný pro použití v kapalinách. K úplnému otevření je zapotřebí minimální diferencový tlak. Pro použití v plynu a vakuu je k dispozici samostatné provedení (HP00), které otevře ventil bez diferenčního tlaku. Podle různých aplikací jsou k dispozici různé membránové materiály. Kryt zahrnuje mosaz, nerezovou ocel a červený litina. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Pro snížení elektrického příkonu během provozu jsou cívky vybaveny integrovanou technologií Kick and Drop Elektronik.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
