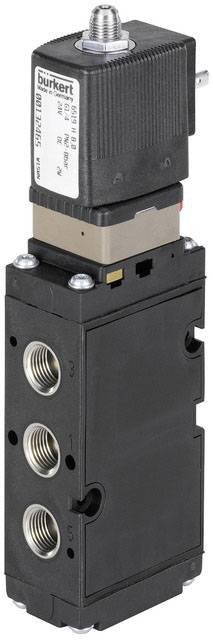

Bürkert magnetický ventil 231386 6519 24 V G 1/4 Jmenovitá vzdálenost 9 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (10 833,88 Kč / kus)
10 833,88 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
5/2cestný pneumatický ventil 32 mm
- Velký průtok; nízký elektrický příkon; montáž jednotlivě nebo v blokovém režimu; standardní, EX mb, EX ia provedení; G 1/4" hrdlo nebo příruba NAMUR
Technické parametry
- Hlavní princip funkce ventilu: Posuvný ventil
- Fluidní připojení k potrubí počet: 5
- Funkce ventilu počet spínacích poloh: 2
- Stejnosměrné napětí: Ano
- Napětí baterie: Ano
- Velikost cívky: 32 mm
- Otevření spínacího času: Max. 20 ms
- Spínací čas: Max. 40 ms
- Funkce ventilu: Ruční ovládání z nerezové oceli
- Funkce ventilu: Ruční aretace: Ano
- Funkce ventilu pro ruční ovládání šroubování: Ano
- Ovládání ventilu: Elektrické
- Příkon: Max. 2 W.
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
hliník
- Připojení
G 1/4
- Teplota média (rozsah)
-30 do +80 °C
- Číslo výrobce
231386
- Provozní tlak (min.)
2 bar
- Ovládání
Ruční ovládání; rotační ovládání
- Těsnicí materiál
FKM
NBR
- Funkce
5/2-cestné
- Hmotnost
0.65 kg
- Max. teplota média
+80 °C
- Min. teplota média
-30 °C
- Jmenovitá vzdálenost
9 mm
- Vlastnosti
spojka
- QNn hodnota
1.8 l/min
IP65
- Max. okolní teplota
+80 °C
- Min. okolní teplota
-40 °C
- Účinky
servo řízeno
Ke stažení
List technických údajů
List technických údajů 2350612 Bürkert magnetický ventil 231386 6519 24 V G 1/4 Jmenovitá vzdálenost 9 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350612 Bürkert magnetický ventil 231386 6519 24 V G 1/4 Jmenovitá vzdálenost 9 mm servo řízeno 1 ks
Popis
Typ 6518 je předřízený 3/2cestný ventil a typ 6519 je 3/2- nebo 5/5-cestný ventil. Dohromady tvoří řadu. Ventily lze použít samostatně nebo v blocích. Pracují bez neustálé spotřeby vzduchu a slouží k ovládání dvojitého nebo jednoduchého pohonu. Jako předřídicí jednotka slouží magnetický ventil typu 6014. Použití kvalitních materiálů umožňuje použití ventilů i v atmosféře volného vzduchu a chemikálií. Tato řada obsahuje zařízení se schválením EX a přírubovým obrazem NAMUR. S ventilem C, D a H monostabilní může být dosaženo bezpečnostní úrovně SIL2 v souladu s IEC 61508 v závislosti na architektuře bezpečnostního zařízení.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
