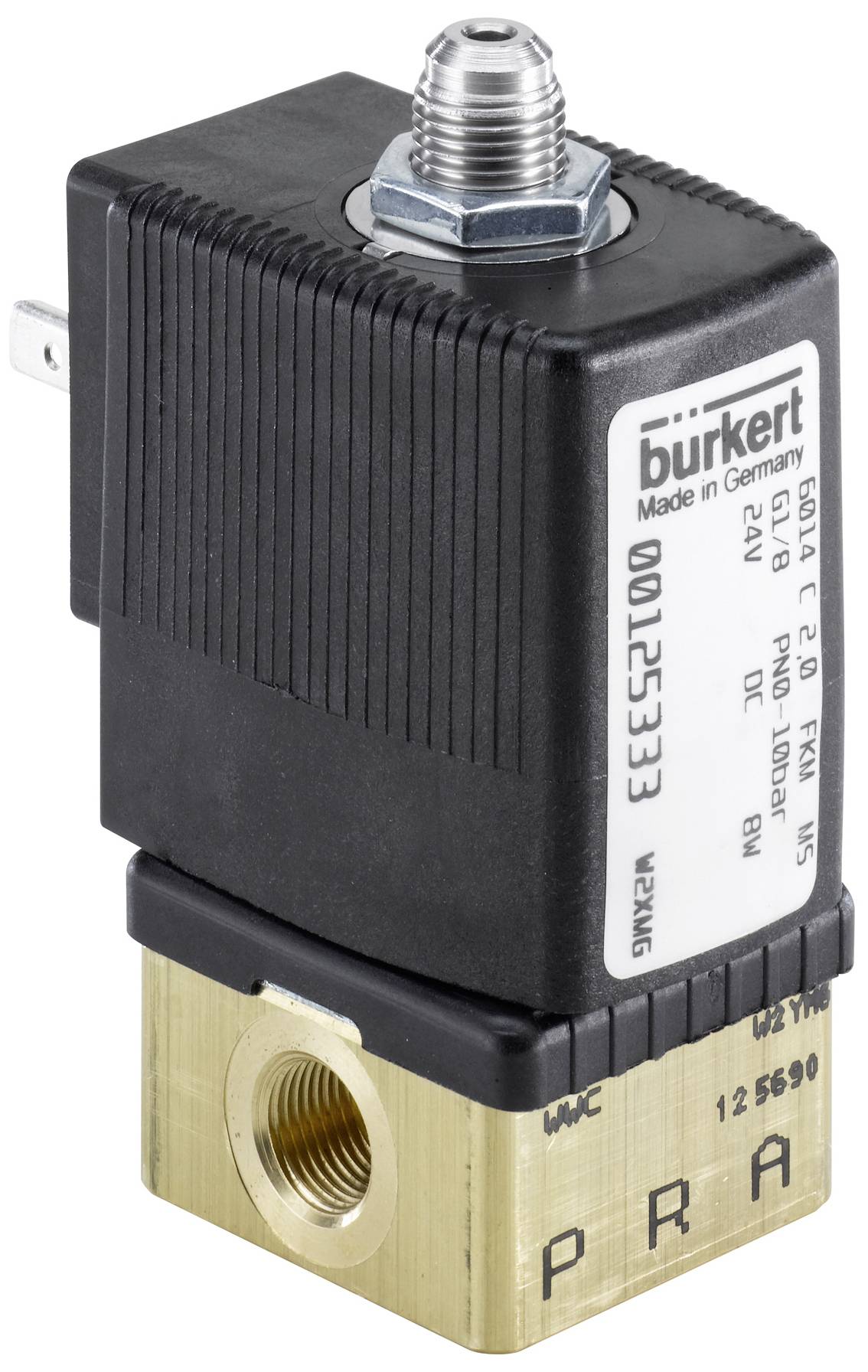

Bürkert magnetický ventil 210261 6014 24 V G 1/8 objímka Jmenovitá vzdálenost 1.5 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 128,10 Kč / kus)
2 128,10 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil, přímý
- Přímý a kompaktní ventil až do jmenovitého rozpětí DN 2,5
- Přišroubovaný rozpěkový systém odolný proti vibracím
- Šroubení Banjo pro přímé montáž na pneumatické ventily
- Provedení s ochranou proti explozi
- K dispozici je energeticky úsporný režim Kick and Drop
Technické parametry
- Cívka (jádro) KERN) - velikost cívky: 32 mm
- Materiál: Mosaz
- Těsnicí materiál: EPDM
- Jmenovitý průměr 1,5 mm
- Připojení k potrubí: Hrdlo se závitem G 1/8
- Zvláštnost: Materiály odpovídají základům pro hodnocení materiálů v kontaktu s pitnou vodou do 85 °C (horká voda).
- Napětí 24 V.
- Frekvence: 50 Hz
- Teplota média (stupeň C) (max.): 100
- Okolní teplota (ve stupních C) (max): 55
- Okolní teplota (°C) (min): -30 °C.
- Tlak (bar) (max): 16
- Střední Medium temperature (degree C) (min): -30
- Způsob činnosti: 3/2cestný; v klidové poloze odlehčený výstup A.
- Příkon 8 W.
- QNN HODNOTA (L/MIN): 75,00
- Doba zapnutí (v %): 100
- Opening time (msec) (max.): 15
- Doba sepnutí (ms) (max): 20
- HODNOTA KV (M*3/H): 0,070
- Doba rozpojení (ms) (min): 10
- Doba sepnutí (ms) (min): 15
- Tlak (max) při plynu: 16
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
mosaz
- Připojení
G 1/8 objímka
- Teplota média (rozsah)
-30 do 100 °C
- Číslo výrobce
210261
- Těsnicí materiál
EPDM
- Funkce
3/2-cestné
- Max. teplota média
100 °C
- Min. teplota média
-30 °C
- Médium
voda
- Jmenovitá vzdálenost
1.5 mm
- Vlastnosti
příruba
- QNn hodnota
75.00 l/min
- Max. okolní teplota
55 °C
- Min. okolní teplota
-30 °C
- Hodnota kv
0.070 m³/h
Ke stažení
List technických údajů
List technických údajů 3046867 Bürkert magnetický ventil 210261 6014 24 V G 1/8 objímka Jmenovitá vzdálenost 1.5 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046867 Bürkert magnetický ventil 210261 6014 24 V G 1/8 objímka Jmenovitá vzdálenost 1.5 mm 1 ks
Popis
Ventil 6014 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Pro snížení elektrického příkonu během provozu jsou k dispozici cívky Kick a Drop.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
