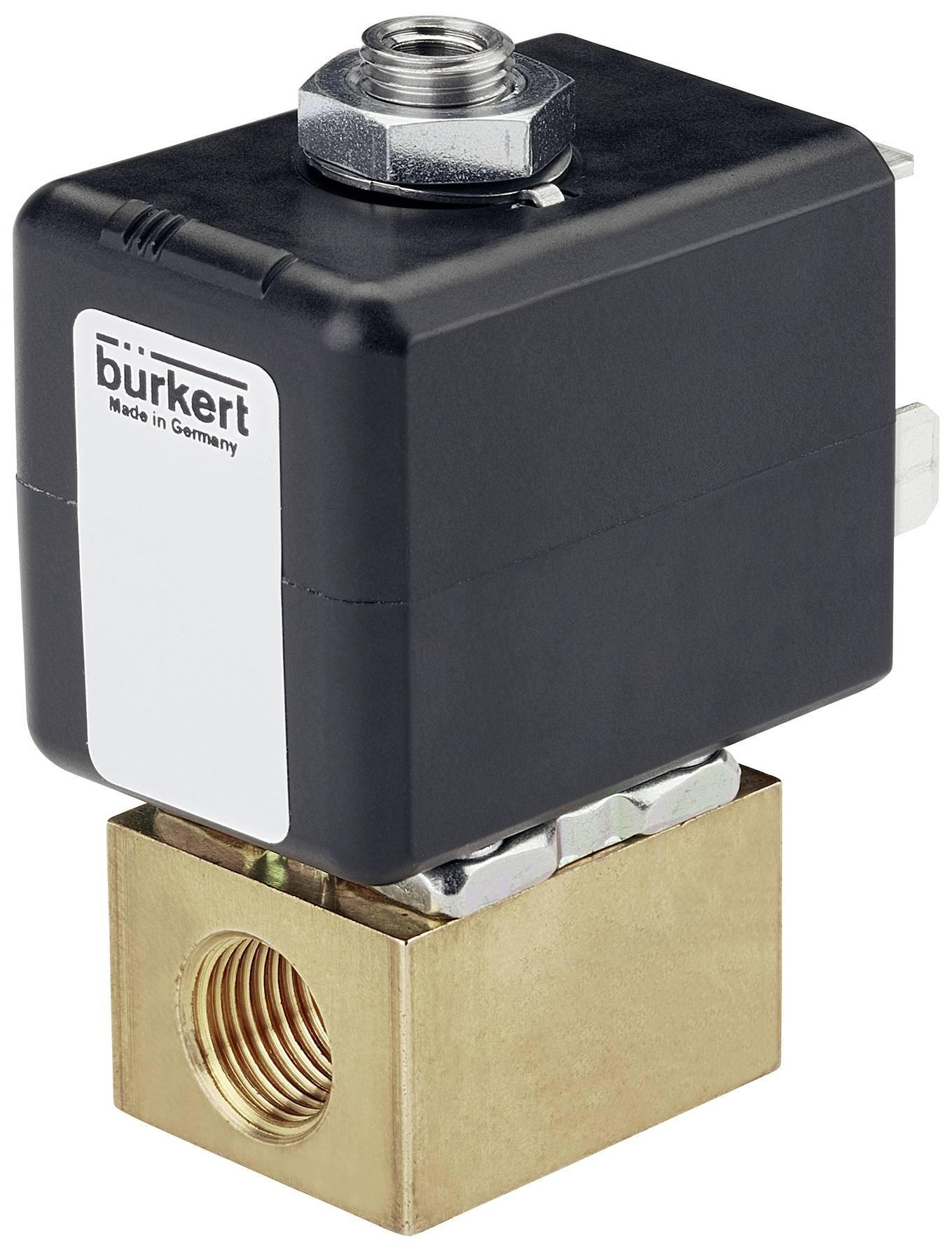

Bürkert magnetický ventil 20060326 7012 24 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 222,31 Kč / kus)
1 222,31 Kč
Bez DPH.
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil 20060326
- Kompaktní ventil s přímým účinkem až do jmenovitého rozpětí DN 1,6
- Průvlečný systém spulení
- Šroubení Banjo pro přímé montáž na pneumatické ventily
- Jednoduchá a rychlá montáž Push-In, příruba nebo připojovací desky
- Provedení s ochranou proti explozi
Technické parametry
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 100 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 75 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 6 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Provedení zástrčky typ C podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - hlavní ventil principu: Písty
- Charakteristiky přístroje - spínací čas otevření max.: 12 ms
- Charakteristiky přístroje - doba sepnutí je max.: 12 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Pod sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 8 ms
- Přístrojové vlastnosti - doba spínání min.: 8 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 1,6 mm
- Jmenovitý průměr (kV) – kV (voda): 0,06 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/16 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/8
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/8
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 24,5 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - jmenovitý výkon DC: 5,5 W.
- Cívka (jádro) KERN - snížený výkon DC: 5,5 W.
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 5,5 W.
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
mosaz
- Připojení
G 1/8
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobce
20060326
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
FKM
- Funkce
3/2 zavřený monostabilní
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Jmenovitá vzdálenost
1.6 mm
- Vlastnosti
průtokový šroub
IP65
- Max. okolní teplota
75 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
0.06 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3048119 Bürkert magnetický ventil 20060326 7012 24 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3048119 Bürkert magnetický ventil 20060326 7012 24 V G 1/8 Jmenovitá vzdálenost 1.6 mm přímočinný 1 ks
Popis
Ventil 7012 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace krytů a těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Program je doplněn o provedení chráněné proti výbuchu. Pro flexibilní připojení hadice je možné zvolit Push-In Fittings. Pro snadnou montáž na pneumatický pohon je ideální řešení připojení Banjo s dutým šroubem. Volitelné ruční ovládání umožňuje rychlé uvedení do provozu a optimální údržbu. Ve spojení se zástrčkou dle průmyslového standardu tvar B nebo podle DIN EN 17301-803 tvar C splňují ventily stupeň krytí IP65.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
