Name: Bürkert magnetický ventil 178411 0330 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3046937
Availability: InStock

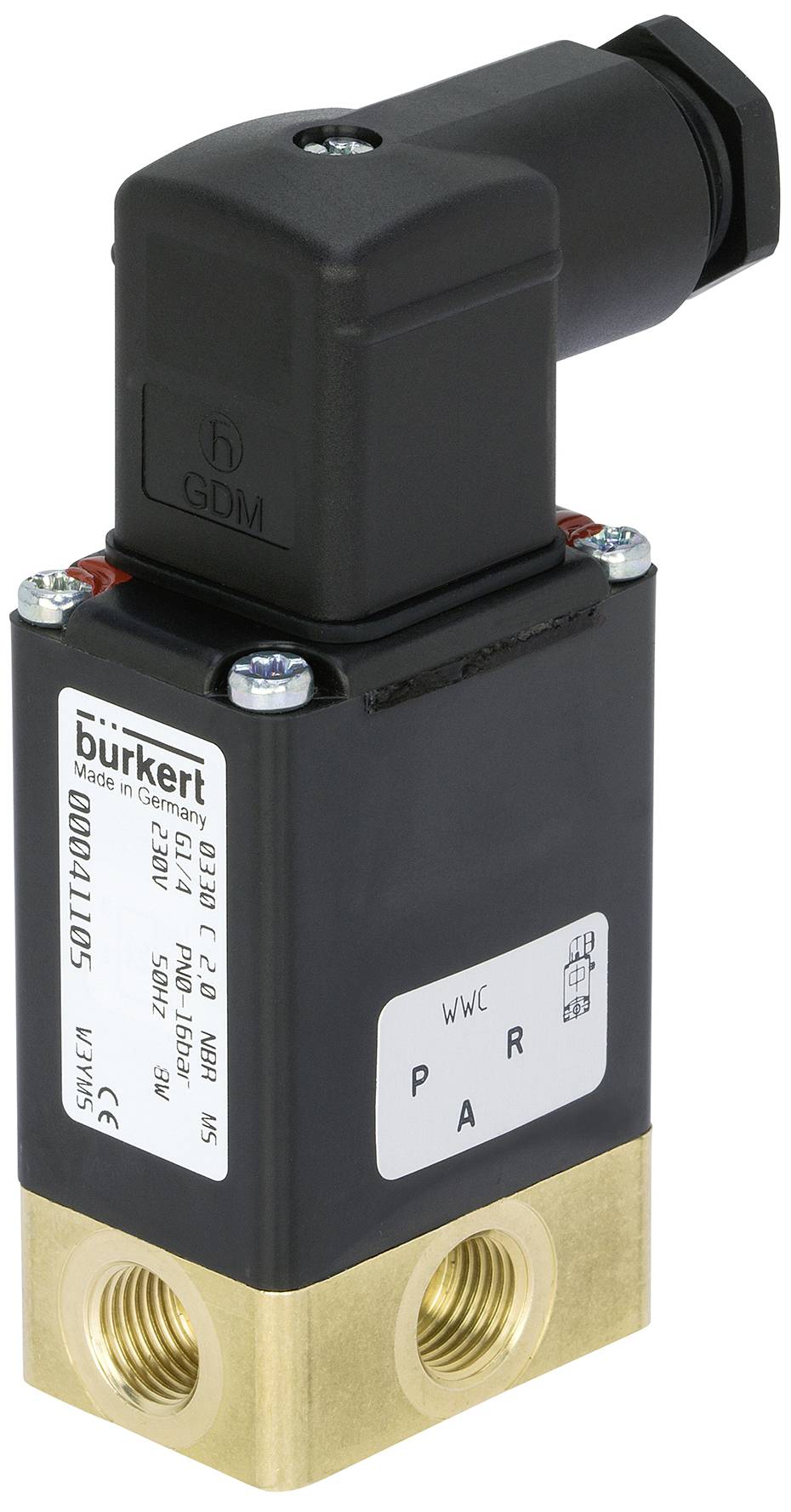

Elektromagnetický ventil s kovovými přípoji, elektrickým připojením nahoře, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 3. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 048,76 Kč / kus)

4 048,76 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil; přímý

Přímý oddělený ventil pro měření od jmenovitého průměru DN 5
Bezúdržbová technologie klapek
Blokněný sfulový systém odolný proti vibracím
Snadno ovladatelná, robustní ruční ovládání
Provedení s ochranou proti explozi

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
Těsnicí materiál - těsnění sedadla materiál Shorova tvrdost: 70
Tlak a teplota - teplota Medium min: 0 °C.
Tlak a teplota - teplota média max Medium: 80 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 5 bar
Tlak a teplota - max. Povrch: 150 °C
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - poloha elektrického připojení: Nahoře
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Elektrické připojení - elektrické připojení polarita: Nerelevantní
Elektrické připojení - elektrické připojení materiál: Mosaz
Přístrojové vlastnosti - montážní délka 46 mm
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 15 ms
Charakteristiky přístroje - doba sepnutí je max.: 15 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Druh upevnění: Metrické šrouby
Charakteristiky přístroje - druh pohonu: Sklopná kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ano
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 8 ms
Přístrojové vlastnosti - doba spínání min.: 8 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 255 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
Jmenovitý průměr (kV) – kV (voda): 0,23 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/32 palců
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 3 (R) (mm): 4 mm
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 1/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - zapínací výkon AC: 30 v
A
Cívka (jádro) KERN - jmenovitý výkon AC: 15 v
A
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Materiály - sedadlo ventilu materiál: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: F - rozdělovací ventil - v klidové poloze otevřený tlaková přípojka 1 (P/IN) po pracovní přípojce 2 (B/NO), pracovní přípojka 4 (a/NC) SES F - rozdělovací ventil - v klidové poloze otevření tlakové přípojky 1 (P/IN) po pracovní přípojce 2 (B/NO), pracovní přípojka 4 (a/NC) ges
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Tlačítko
Způsob činnosti - aretace ručního ovládání: Ano
Jmenovitý výkon: 8 W.
Napětí frekvence 50 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 24 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 1/4

Provozní teplota: 0 °C (min)

Teplota média (rozsah): 0 do 80 °C

Číslo výrobce: 178411

Provozní tlak (min.): 0 bar

Min. provozní teplota: 0 °C

Těsnicí materiál: NBR

Max. teplota média: 80 °C

Min. teplota média: 0 °C

Médium: agresivní média

Jmenovitá vzdálenost: 4 mm

Délka: 46 mm

QNn hodnota: 255 l/min

: IP65

Max. okolní teplota: 55 °C

Účinky: přímočinný

Hodnota kv: 0.23 m³/h

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Materiál pouzdra

Připojení

Provozní napětí

Provozní tlak (max.)

Bürkert kloubový ventil 41037 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350701

Doručení: Út 3. 11.

10 KsConrad Electronic

kloubový ventil

nerezová ocel

G 1/4

24 V

6 bar

Min.: 1

Násobky: 1

7 205,79 Kč^*

Bürkert kloubový ventil 41112 330 110 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350702

Doručení: Út 3. 11.

10 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

110 V

10 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41124 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350703

Doručení: Út 3. 11.

15 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

230 V

10 bar

Min.: 1

Násobky: 1

4 726,45 Kč^*

Bürkert kloubový ventil 41136 330 110 V G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks

Objednací číslo:2350704

Doručení: Út 3. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

110 V

16 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41144 330 110 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350705

Doručení: Út 3. 11.

20 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

110 V

10 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41157 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2351277

Doručení: Út 3. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

24 V

6 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41158 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350706

Doručení: Út 3. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

24 V

6 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41163 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350707

Doručení: Út 3. 11.

10 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

230 V

6 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41526 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350708

Doručení: Út 3. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

230 V

10 bar

Min.: 1

Násobky: 1

4 491,74 Kč^*

Bürkert kloubový ventil 41527 330 42 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350709

Doručení: Út 3. 11.

1 KsConrad Electronic

kloubový ventil

mosaz

G 1/4

42 V

10 bar

Min.: 1

Násobky: 1

4 152,89 Kč^*

Ke stažení

List technických údajů

List technických údajů 3046937 Bürkert magnetický ventil 178411 0330 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3046937 Bürkert magnetický ventil 178411 0330 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Popis

Ventil 0330 je přímý, oddělený a oddělený výklopný ventil. Je k dispozici v 3/2 a 2cestném provedení. Ve verzi 3/2cestná jej lze použít jako rozbočovač nebo směšovací ventil. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Kryt je vyroben z mosazi, nerezové oceli a polypropylenu. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Protože je systém spulování oddělen od média membránou Medium, je ventil vhodný zejména pro kritická média, jako jsou agresivní kyseliny a louhy. Pro uvedení do provozu a zkoušku je 0330 vybaveno ručním ovládání. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým poklesem výkonu nebo impulsním provedením. Stav sepnutí lze nastavit pomocí zadané zprávy jako binární nebo NAMUR-signál.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
