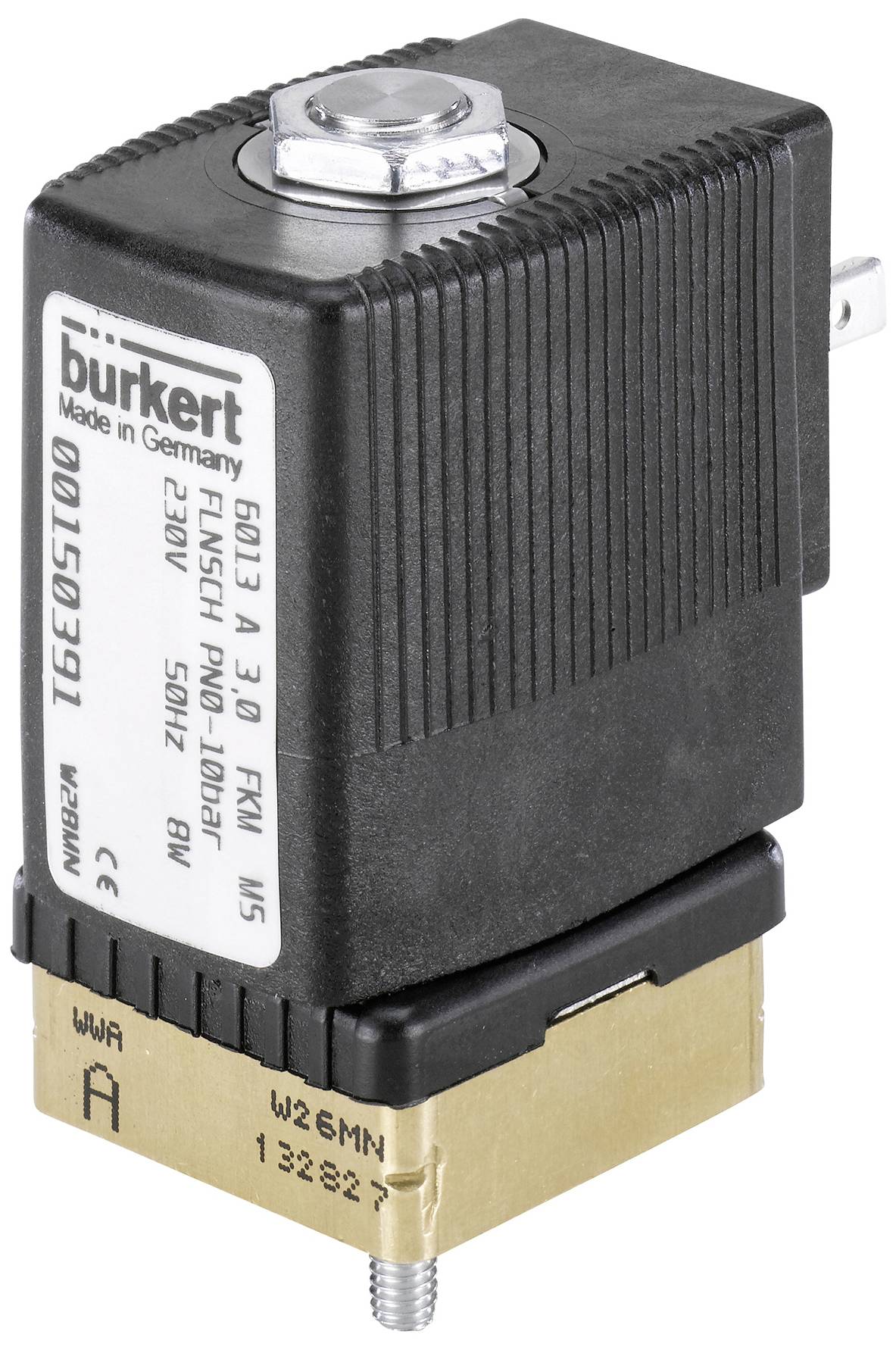

Ilustrační obrázek
Ilustrační obrázek
Bürkert magnetický ventil 144542 6013 24 V příruba Jmenovitá vzdálenost 3 mm v klidové poloze uzavřený 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 078,51 Kč / kus)
2 078,51 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil, přímý
- Přímý a kompaktní ventil až do jmenovitého rozpětí DN 6,0
- Přišroubovaný rozpěkový systém odolný proti vibracím
- Provedení s ochranou proti explozi
- K dispozici je energeticky úsporný režim Kick and Drop
Technické parametry
- Cívka (jádro) KERN) - velikost cívky: 32 mm
- Materiál: Mosaz
- Materiál těsnění: FKM
- Jmenovitý průměr 3 mm
- Připojení k potrubí: Obrázek příruby: Bürkert KL-NR.001-01-06 (32 x 32)
- Zvláštnost: KERN V014-G1-00010094
- Napětí 24 V.
- Frekvence: Stejnosměrný proud
- Missing atributy: Proudění v sídle
- Teplota média (stupeň C) (max.): 100
- Okolní teplota (ve stupních C) (max): 55
- Okolní teplota (°C) (min): -10
- Tlak (bar) (max): 4
- Medium temperature (degree C) (min): -10
- Způsob činnosti: 2/2 cesty; v klidové poloze uzavřený
- Příkon 8 W.
- Doba zapnutí (v %): 100
- Opening time (msec) (max.): 20
- Doba sepnutí (ms) (max): 30
- HODNOTA KV (M*3/H): 0,230
- Tlak (max) při plynu: 4
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
4 bar
- Připojení
příruba
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobce
144542
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Médium
plyny
- Jmenovitá vzdálenost
3 mm
- Vlastnosti
příruba
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Účinky
v klidové poloze uzavřený
- Hodnota kv
0.230 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3046999 Bürkert magnetický ventil 144542 6013 24 V příruba Jmenovitá vzdálenost 3 mm v klidové poloze uzavřený 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046999 Bürkert magnetický ventil 144542 6013 24 V příruba Jmenovitá vzdálenost 3 mm v klidové poloze uzavřený 1 ks
Popis
Ventil 6013 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Pro snížení elektrického příkonu během provozu jsou k dispozici cívky Kick a Drop.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
