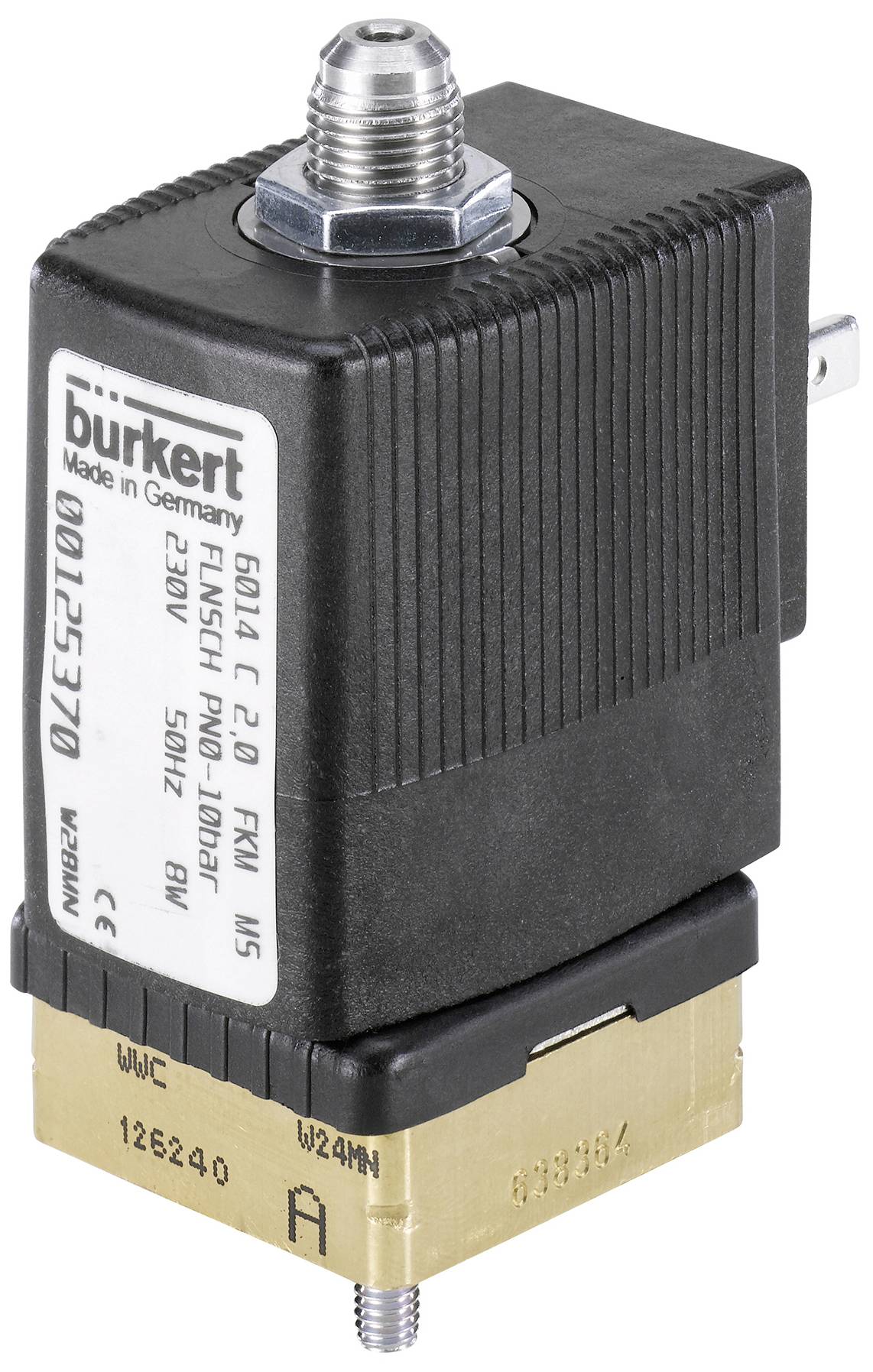

Bürkert magnetický ventil 140531 6014 230 V 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 789,26 Kč / kus)
1 789,26 Kč
Bez DPH.
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil, přímý
- Přímý a kompaktní ventil až do jmenovitého rozpětí DN 2,5
- Přišroubovaný rozpěkový systém odolný proti vibracím
- Šroubení Banjo pro přímé montáž na pneumatické ventily
- Provedení s ochranou proti explozi
- K dispozici je energeticky úsporný režim Kick and Drop
Technické parametry
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 100 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 16 bar
- Tlak a teplota - jmenovitý tlak max (plyn): 16 bar
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 15 ms
- Charakteristiky přístroje - doba sepnutí je max.: 20 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Přístrojové vlastnosti - vakuové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 10 ms
- Přístrojové vlastnosti - doba spínání min.: 15 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 75 l/min
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 1,5 mm
- Jmenovitý průměr (kV) – kV (voda): 0,07 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/16 palců
- Procesní / vedení – připojení k potrubí: 1 typ: Příruba
- Procesní / vedení – připojení k potrubí: 2 typ: Příruba
- Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se společností Bürkert 32 x 32 provedení A1Bürkert-příruba 32 x 32 provedení A1
- Procesní / potrubní připojení - připojení k potrubí: 3 typ: Vnější závit
- Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se 2 přírubou: Bürkert příruba 32 x 32 provedení A1Bürkert-příruba 32 x 32 provedení A1
- Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
- Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 1/8
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 230 V.
- Napětí - napětí max / jmenovité napětí: 230 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 32 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: B
- Cívka (jádro) KERN - zapínací výkon AC: 24 v
- A
- Cívka (jádro) KERN - jmenovitý výkon AC: 17 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: D - v klidové poloze otevřený - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená D - v klidové poloze - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 8 W.
- Napětí frekvence 50 Hz
- Kategorie produktu
magnetický ventil
- Provozní napětí
230 V
- Provozní tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobce
140531
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
IP65
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
Ke stažení
List technických údajů
List technických údajů 3046892 Bürkert magnetický ventil 140531 6014 230 V 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046892 Bürkert magnetický ventil 140531 6014 230 V 1 ks
Popis
Ventil 6014 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Pro snížení elektrického příkonu během provozu jsou k dispozici cívky Kick a Drop.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
