Name: Bürkert kyvný pohon 214525 2051 Materiál pouzdra: hliník 1 ks
Brand: Bürkert
SKU: 3047130
Availability: BackOrder

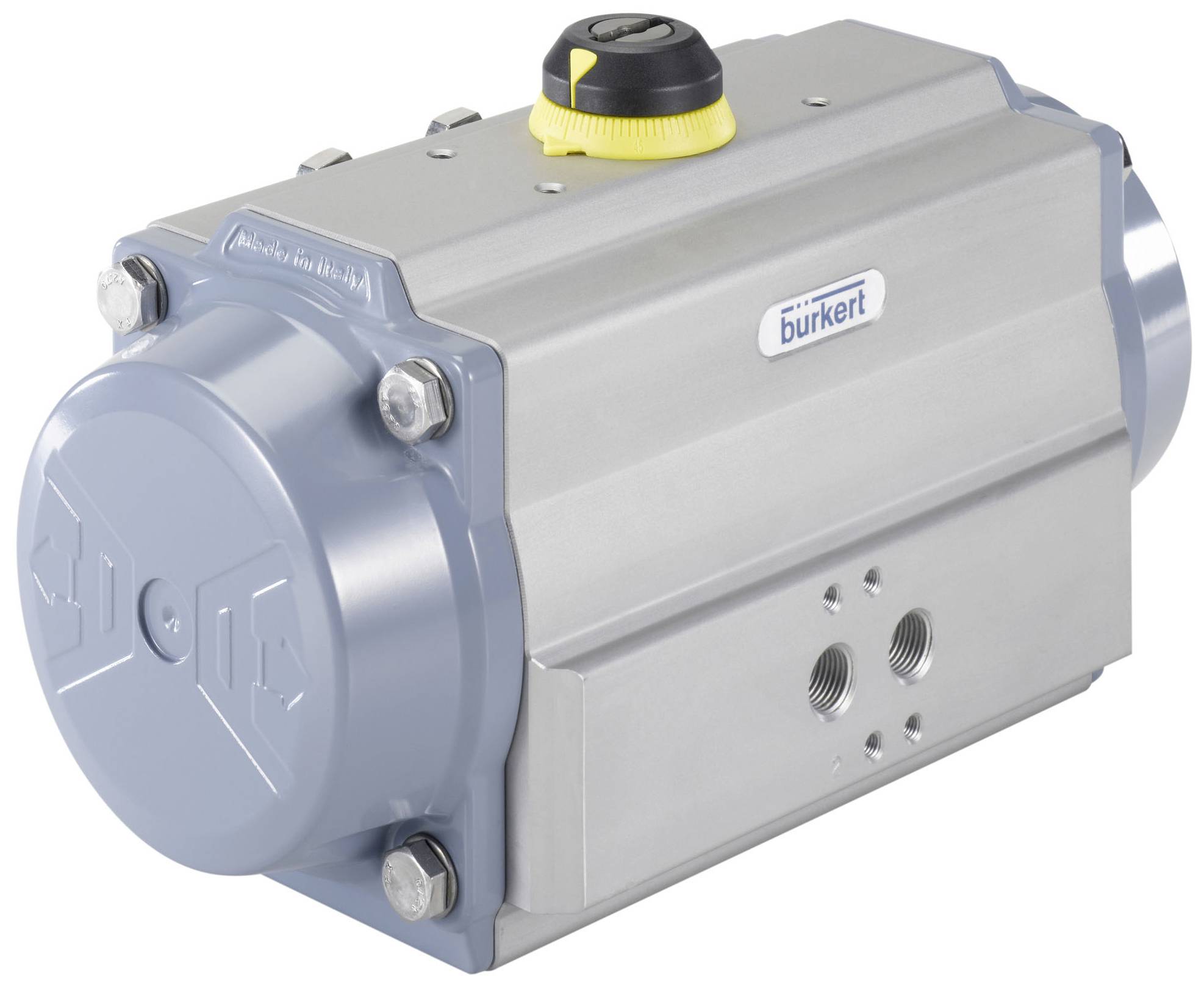

Pneumatický pohon od společnosti Bürkert s šedým tělem a žlutým ovládacím knoflíkem na horní straně, určený pro řízení ventilů.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 3. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 875,21 Kč / kus)

5 875,21 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Možnost vrátit zboží.

Nahlásit právní incident

Hlavní benefity

Pneumatický otočný pohon

Modulární program pro montáž na armatury, jako jsou kuličky a uzavírací klapky
Rozhraní podle NAMUR a ISO 5211
Hlásič nastavení (i pro EX aplikace) s typem 1061 je možné
Možnost montáže POLOHOVACÍHO zařízení SIDE Control typu 8792/3
ATEX – 2014/34/EU

Technické parametry

Pohon - materiál kategorie: Lehké kovy
Pohon - materiál: Hliník
Pohon - přípojka řídicího vzduchu typ: Vnitřní závit
Pohon - přípojka řídicího vzduchu, typ závitu: G
Pohon - přípojka řídicího vzduchu o průměru (v palcích) 1/8 palců
Pohon - omezení zdvihů: Standardní H005
Pohon - velikost otáček: Velikost 100
Pohon - počet pružných paketů / pružiny na každou hnací pístu: Žádné
Upínací prvek - úhel otočení: 90 deg
Mechanická - montážní příruba podle ISO 5211: Ano
Pohon - rozhraní: Pohon/armatura příruba: F05/F07
Pohon - rozhraní - pohon / armatura hřídel: 17 mm
Těsnicí materiál - pístové těsnění kategorie: Elastomery
Těsnicí materiál - pístové těsnění materiál: M-NBR
Tlak a teplota - teplotní prostředí min.: -40 °C
Tlak a teplota - teplotní prostředí max.: 80 °C.
Tlak a teplota - řídicí tlak min. 2,5 bar
Tlak a teplota - řídicí tlak max. 8 bar
Funkce - Notrová skluz: Ne
Vlastnosti zařízení - podskupina výrobků: Pohony
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - řídicí funkce: I - dvojčinný

Kategorie produktu: kyvný pohon

Provozní tlak (max.): 8 bar

Min. teplota přístroje: -40 °C

Max. teplota přístroje: 80 °C

Číslo výrobce: 214525

Konstrukční velikost: 100

Provozní tlak (min.): 2.5 bar

Min. provozní tlak: 2.5 bar

Provozní medium: stlačený vzduch

Těsnicí materiál: NBR

Materiál pouzdra: hliník

Materiál: hliník

Max. okolní teplota: 80 °C

Min. okolní teplota: -40 °C

Účinky: dvojčinný

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3047130 Bürkert kyvný pohon 214525 2051 Materiál pouzdra: hliník 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047130 Bürkert kyvný pohon 214525 2051 Materiál pouzdra: hliník 1 ks

Popis

Pneumatický výkyvný pohon typu 2051 se skládá z pneumatického lineárního pístového pohonu s univerzálním mechanickým rozhraním podle normy ISO 5211. Přítlačná síla řídicího vzduchu nebo síla zpětných polí otáčí hnací hřídel o 90°. Otočný pohyb může být zase použit pro ovládání vhodných zajišťovacích zařízení, jako jsou kuličky nebo uzavírací klapky.
Kromě toho lze otočný pohon kombinovat s nastavovacími orgány řady 8792/3. Pro čistě dotaz na polohu lze pohon vybavit boxy na koncové zařízení řady 1061.

Tento text byl přeložen strojově.
