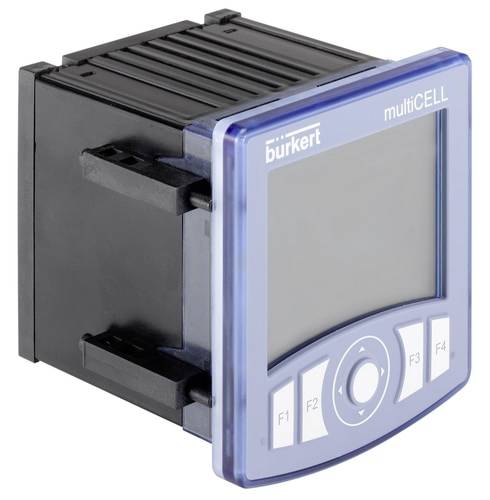

Bürkert 8619 multiCELL PID termostat Pt100, Pt1000 analogový proudový, tranzistor (d x š x v) 112 x 112 x 107 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
termostat
Typ termostatu
PID
Provozní napětí
24 V/DC
Výstup termostatu
analogový proudový
tranzistor
typ senzoru
Pt100
Pt1000
Datasheety: (PDF)
Počet
Celková cena (34 197,52 Kč / kus)
34 197,52 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Vícekanálový/multifunkční vysílač/ovladač
- Flexibilní vysílač pro analýzu a kontrolu průtoku
- Intuitivní ovládání
- Analogové a digitální vstupní signály
- Velký grafický displej s nastavitelným podsvícením
- Možnost ukládání dat na SD kartu
- Včetně PID regulace
Technické parametry
- Provozní napětí („Supply“): 12 - 36 v DC, filtrované a regulované
- Příkon: Max. 1,6 VA
- Výstup výkonu („PWR OUT“): 12 - 36 v DC, maximálně 1,8 A.
- Digitální vstupy 2x DI1, 2x DI2: Napětí 0 - 36 v DC, vstupní impedance 3 kΩ, spínací hřídel: V(on) = 5 - 36 v DC, v(off)< 2 v DCC; frekvence: Galvanické oddělení 0,5 až 2500 Hz; ochrana proti přepólování a napěťovým špičkám
- Analogové vstupy A1, AI2: Připojení libovolná snížení nebo zdroj, galvanicky oddělené, proud: Rozsah 0/3,5 - 22 mA, max. Napětí 36 v DC, impedance 50 Ω, rozlišení 1,5 µA, napětí: Rozsah 0 - 5/10 v DC, max. Napětí 36 v DC, impedance 110 kΩ, rozlišení 1 mV, chyby: ± 0,25 % z naměřené hodnoty
- Digitální výstupy DO1, DO2 - tranzistor: NPN nebo PNP v závislosti na připojení, galvanické oddělení, s ochranou proti zkratu, max. 36 v DC, max. 700 mA, pokud je použit pouze jeden tranzistorový výstup, max. 1 a v součtu, pokud jsou použity oba tranzistorové výstupy, frekvence: Max. 2000 Hz
- Analogový výstup AO1, AO2: 4...20 mA, záhlubník nebo zdroj v závislosti na připojení, galvanické oddělení, ochrana proti DC přepólování, max. Odpor smyčky: 1100 Ω při 36 v DC, 610 Ω při 24 v DC, 100 Ω při 12 v DC
- Paměťová karta: Typ SD (Secure Digital), kapacita: Max. 2 GB, datový systém: FAT16
- Okolní teplota - provoz: -10 °C až +70 °C omezeno na 0 °C až 70 °C, pokud je použita paměťová karta, skladování -20 °C až +70 °C.
- Relativní vlhkost < 85 %, bez kondenzace
- Stupeň krytí IP65 (montáž do skříňových rozvaděčů, rozvaděčů), IP 20 (montáž do dvířek skříňových rozvaděčů, NEMA 4X (montáž do dvířek skříňových rozvaděčů)
- Normy a směrnice - EMC: EN 61000-6-2, EN 61000-6-3, vibrace/šok: EN 60068-2-6/EN 60068-2-27
- Kategorie produktu
termostat
- Typ
8619 multiCELL
- Typ termostatu
PID
- Provozní napětí
24 V/DC
- Výstup termostatu
analogový proudový
tranzistor
- Počet digitálních vstupů
2
- Počet tranzistorových výstupů
2
- Rozm.
(d x š x v) 112 x 112 x 107 mm
- V
107 mm
- Délka
112 mm
- Šířka
112 mm
- typ senzoru
Pt100
Pt1000
- Číslo výrobce
564382
- Provedení
Měření průtoku hlavní desky, vstupní modul a PID regulace
- Způsob montáže
přední upevnění
- Hmotnost
0.772 kg
- Rozhraní
slot na SD karty
Ke stažení
List technických údajů
List technických údajů 625797 Bürkert 8619 multiCELL PID termostat Pt100, Pt1000 analogový proudový, tranzistor (d x š x v) 112 x 112 x 107 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625797 Bürkert 8619 multiCELL PID termostat Pt100, Pt1000 analogový proudový, tranzistor (d x š x v) 112 x 112 x 107 mm
Popis
Multifunkční vysílač/ovladač typu 8619 pro montáž do rozvodných skříní má možnost přímého připojení pro většinu průtoku, hodnoty pH/O.R.P. a senzorů vodivosti. Je ideálním přístrojem pro zachycení naměřených hodnot a regulaci i pro dávkovací úlohy. Disponuje velkým grafickým displejem s nastavitelným podsvícením a tlačítky pro nastavení funkcí a navigaci kurzoru. Nejmodernější řídící a regulační algoritmy zajišťují optimální kontrolu procesů. Přístroj s přídavným vstupním modulem je vybaven PID regulací. Typ 8619 navíc disponuje dataloggerem.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Montážní pouzdro pro výřez s rozměry 92 x 92 mm
- Materiál krytu, upevňovací prvek: PPO
- Těsnění: Silikon
- Víko, okénko: Polykarbonát
- Povrch: Silikon
- Zadní panel: Ušlechtilá ocel 304
- Šrouby: Nerezová ocel 316
- Konektor: PBT
- Kontakt: Pozlacená slitina mědi
- Grafický LCD displej, modré podsvětlení; rozlišení 128 x 168 pixelů; jazyky: němčina, angličtina, francouzština
- Klávesnice: 4 měkčených tlačítek [F1] [F2] [F3] [F4] pro dynamické funkce, 1 navigační tlačítko pro [ ] [ ] [ ] [ ] [ ] [ ] […] kurzová pohyby
- Datalogger až pro 16 různých hodnot
- Monitor senzoru: Zobrazení a kontrola přímých naměřených hodnot senzoru
- Ukazatel hodin a data
- Sloty pro moduly: 5 (lze rozšířit v Bürkertu)
- Elektrické přípojky: Konektor
- Doporučené připojovací kabely: Stíněný kabel, Massiv H05 (07) v-u - 0,2 až 1,5 mm², flexibilní H05 (07) v-k - 0,2 až 1,5 mm², s kovovou dutinkou 0,2 až 1,5 mmm², s plastovým pouzdrem 0,2 až 1,5 mmm²
Doplňující informace
Rozšíření modulů je možné pouze v Bürkert výrobě.
