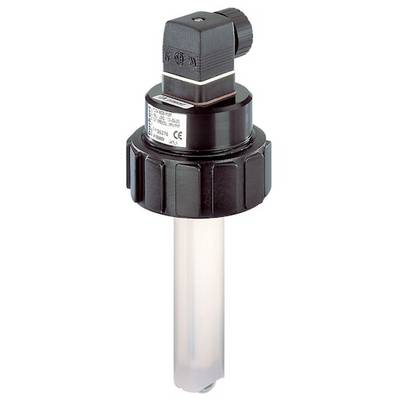

Bürkert 8020, 419589 průtokový měřič s lopatkovým kolem , 0.3 - 10 m/s, 12 - 36 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
průtokový měřič s lopatkovým kolem
Min. provozní napětí
12 V/DC
Provozní napětí max.
36 V/DC
měřicí rozsah
10 m/s
Typ
8020
Datasheety: (PDF)
Počet
Celková cena (14 957,85 Kč / kus)
14 957,85 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Vrtulový průtokoměr kapalin INSERTION
- 3vodičové frekvenčně-pulzní provedení pro přímé připojení k SPS (PNP nebo NPN)
- Cenově výhodný princip měření
Technické parametry
- Napájecí napětí 12 až 36 V DC
- Příkon proudu se senzorem ≤ 30 mA
- Výstup: frekvenční tranzistor PNP nebo NPN, Open Collector, max. 100 mA, frekvence: 0 - 300 Hz, poměr taktů 1/2
- Provedení senzoru pro dlouhou montáž (viz typ S020)
- Teplota prostředí -15 až +60 °C (provoz a skladování)
- Relativní vlhkost vzduchu ≤ 80 %, bez kondenzace
- Jmenovitý průměr potrubí DN 15 až DN 400 (viz. typ S020)
- Rozsah měření 0,3 až 10 m/s
- Teplota média s PVC tvarovkou 0 až 50 °C, s PP tvarovkou 0 až 80 °C, s VA, MS nebo PVDF tvarovkou -15 až 80 °C
- Max. tlak kapaliny PN 10
- Viskozita/znečištění max. 300 cSt./max. 1 % (velikost částice 0,5 mm max.)
- Přesnost Teach-In ≤ ± 1 % z konce měřicího rozsahu (při 10 m/s), standardní faktor K ≤ ±1 % z konce měřicího rozsahu + 3 % naměřené hodnoty
- Linearita ≤ 0,5 % z konce měřicího rozsahu (při 10 m/s)
- Opakovatelnost ≤ 0,4 % naměřené hodnoty
- Kategorie produktu
průtokový měřič s lopatkovým kolem
- Typ
8020
- Min. provozní napětí
12 V/DC
- Provozní napětí max.
36 V/DC
- Provozní napětí
12 - 36 V/DC
- Těsnicí materiál
FKM
- Materiál pouzdra
PVDF
- Max. teplota média
+80 °C
- Provozní tlak (max.)
6 bar
- Min. měřicí rozsah
0.3 m/s
- měřicí rozsah
10 m/s
- Měřicí rozsah
0.3 - 10 m/s
- Hmotnost
0.500 kg
- Max. okolní teplota
+60 °C
- Délka
191 mm
- (Ø)
75 mm
- Rozm.
(Ø x d) 75 mm x 191 mm
- Obsah
1 ks
- Materiál
Pouzdro: PVDF (polyvinylidenfluorid), těsnění: FKM
- Připojení
Převlečná matice G2
Ke stažení
List technických údajů
List technických údajů 625781 Bürkert 8020, 419589 průtokový měřič s lopatkovým kolem , 0.3 - 10 m/s, 12 - 36 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625781 Bürkert 8020, 419589 průtokový měřič s lopatkovým kolem , 0.3 - 10 m/s, 12 - 36 V/DC, 1 ks
Popis
Vrtulový průtokoměr je vhodný pro použití v neutrálních a lehce agresivních kapalinami bez obsahu pevných částic. Systém tvarovek od společnosti Bürkert zaručuje snadnou montáž senzorů do potrubí o rozměru DN 15 až DN 400. Senzor vydává pulzní frekvenční signál, který je proporční vůči rychlosti proudění a lehce přenosný i zpracovatelný.
Provedení
- Vrtulový senzor pro průtokoměr
- Pulzní senzor
- Kombinace s tvarovkami S020
- Materiál krytu: polyetylén
- Materiál přesuvné matice: polykarbonát
- Materiál zástrčky: polyamid
- Materiály spojovacích dílů: prst, vrtule: PVDF; osy, ložiska: keramika, těsnění: FKM
- Elektrické připojení: přístrojová zástrčka dle EN 175301-803
- Průřez připojovacího kabelu 1,5 mm²; max. 50 m dlouhý, stíněný
- Třída ochrany IP65 s připojenou a aktivovanou zástrčkou
- Normy a směrnice:
- EMV EN 61000-6-2, 61000-6-3
- Tlak dle směrnice 97/23/ES, § 3, čl.3
- Vibrace: EN 60068-2-6
- Šok: EN 60068-2-27
- S ochranou proti přepólování
Doplňující informace
Průtokoměr se skládá z jednoho snímače typu 8020 a tvarovky INSERTION typu S020 (nutno objednat samostatně). Průtokoměr se do potrubí montuje společně s tvarovkou.
Musí být dodržena minimální doba rozběhu a doběhu podle EN ISO 5167-1 (viz. katalogový list typu 8020).
