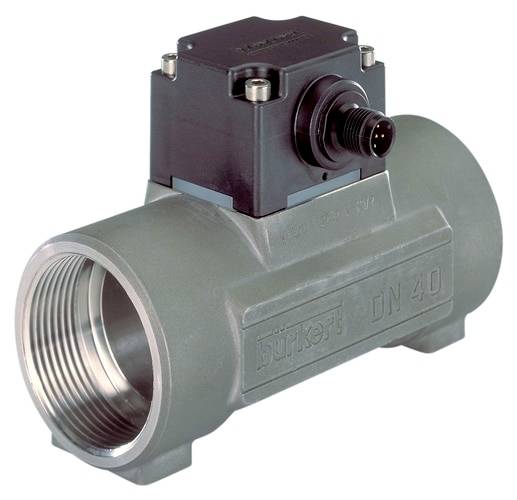

Ilustrační obrázek
Ilustrační obrázek
Bürkert 8012, 556193 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Typ
8012
Připojení
M12
Min. teplota média
-15 °C
Max. teplota média
100 °C
Krytí
IP67
Datasheety: (PDF)
Počet
Celková cena (18 326,45 Kč / kus)
18 326,45 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Těsnicí materiály – části týkající se média: Těsnicí materiály FKM (fluorkaučuk)
- Těsnicí materiál - těsnění krytu/víka: EPDM (etylenpropylendienový kaučuk)
- Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - teplota Medium min. -15 °C.
- Tlak a teplota - teplota média max Medium: 100 °C.
- Tlak a teplota - teplotní prostředí min. -15 °C.
- Tlak a teplota - teplotní prostředí max.: 60 °C.
- Vstupy/výstupy - výstup 1 digitální typ: Tranzistor
- Vstupy/výstupy - výstup 1 digitální tranzistor bezkontaktně: 0,7 A.
- Vstupy/výstupy - výstup 1 digitální tranzistor připojení NPN: Ano
- Vstupy/výstupy - výstup 1 digitální tranzistor připojení PNP: Ne
- Vstupy/výstupy - výstup 1 digitální provedení NC: Ne
- Vstupy/výstupy - výstup 1 digitální provedení NO: Ne
- Vstupy/výstupy - výstup typu analog počet: 1
- Vstupy/výstupy - výstup 1 typ, analogový proud: 4-20 mA
- Vstupy/výstupy - výstup, analogový proud, zdroj: Ano
- Vstup/výstup - výstup, analogový proud, způsob, snížení: Ne
- Vstupy/výstupy - výstup typu analogový sinus: Ne
- Vstupy/výstupy - výstup typ proud modulovaný podle NAMUR: Ne
- Elektrické připojení - elektrické připojení 1 typ: Zástrčka - M12
- 1 počet elektrických připojení - 1 ks
- Elektrické připojení - elektrické připojení 1 počet kontaktů: 5 ks
- Elektrické připojení - elektrické připojení 1 materiál kategorie: Plasty
- Elektrické připojení - elektrické připojení 1 materiál: PA (polyamid)
- Elektrické připojení - napájení: 3 vodiče
- Elektrické připojení - elektrické připojení, typ: male
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - těsnění elektrického přípojky 1 materiál: EPDM (etylenpropylendienový kaučuk)
- Funkce: Průběžné měření: Ano
- Funkce - dávkování: Ne
- Funkce: Spínač: Ano
- Funkce - parametrizace lokálně: Ne
- Funkce - parametrizace oddělená: Ne
- Funkce - parametrizace pevně nastavená: Ano
- Vlastnosti zařízení - podskupina produktů: Průtok
- Přístrojové vlastnosti - montážní délka 104 mm
- Přístrojové vlastnosti - konstrukce přístroje: Kompaktní
- Medium & kalibrace - dynamická viskozita min.: 0 CP
- Medium & kalibrace - dynamická viskozita max.: 300 CP
- Naměřené hodnoty - průtok min.: 689
- Naměřené hodnoty - průtok max. 22.963
- Naměřené hodnoty: l/h.
- Naměřené hodnoty - průtok (objem): Ano
- Naměřené hodnoty - průtok (hmotnost): Ne
- Naměřené hodnoty - teplota: Ne
- Naměřené hodnoty - hustota: Ne
- Naměřené hodnoty - koncentrace 1: Ne
- Naměřené hodnoty - přesnost průtoku objemu vzhledem k naměřené hodnotě: 1 %
- Jmenovitý průměr (kV) - jmenovitý průměr měřicí trubky (DN) 25 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Připojení k procesů/potrubí - připojení k potrubí kategorie: Lehké kovy
- Procesní / vedení - připojení k potrubí: Materiál: Mosaz
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 označení závitu: 1
- Stupeň krytí - krytí měřicího přístroje (IP): IP67
- Senzor - senzor: Lopatkové kolo
- Senzor - oběžné kolo materiálu: PVDF (polyvinylidenfluorid)
- Senzor - lopatkové kolo: Optické
- Senzor - lopatkové kolo - keramika
- Senzor - ložiska materiálu kategorie: Technická keramika
- Senzor - materiál ložiska: Keramika
- Snímač - zjištění směru průtoku: Ano
- Senzor - Vrtulový princip měření: Infračervené
- Software / komunikace - displej: Ne
- Napětí - stejnosměrné napětí min.: 12 V.
- Napětí - stejnosměrné napětí max. 36 V.
- Napětí - napětí baterie: Ne
- Materiály - materiál armatury: PVDF (polyvinylidenfluorid)
- Materiály - měřicí trubice materiál: Mosaz
- Materiály elektroniky - materiál kategorie: Plasty
- Materiály pro elektroniku - materiál elektroniky: PPS (polyfenylensulfid)
- Materiály - šrouby materiál: Nerezová ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Typ
8012
- Připojení
M12
- Min. teplota média
-15 °C
- Max. teplota média
100 °C
IP67
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3046991 Bürkert 8012, 556193 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046991 Bürkert 8012, 556193 1 ks
Popis
Průtokoměr s lopatkovým kolem je k dispozici v magnetické nebo optické variantě.
Měřicí přístroj je v magnetické variantě obzvláště vhodný pro použití v neutrálních a lehce agresivních kapalinách s nízkým obsahem pevných látek. Optická varianta je určena pouze pro použití s tekutinami propouštějícími infrarotky.
Typ 8012 se skládá z tvarovky (typ S012) a elektronického modulu (typ SE12), které jsou spojeny pomocí šroubů. Systém tvarovek od Bürkert zaručuje snadnou montáž do všech potrubí o rozměru DN 06…DN 65. Typ 8012 lze rovněž integrovat do blokových systémů specifických pro zákazníky.
Podle varianty elektronického modulu má typ 8012
Pulzní výstup nebo
Proudový výstup a výstupní signál 4…20 mA.
Výstup pulsu, který lze přenášet a zpracovávat odděleným vysílačem/ovladačem od společnosti Bürkert, vytváří konfigurovatelnou frekvenci úměrnou průtoku nebo lze jej použít jako spínací výstup.
Tento text byl přeložen strojově.
Měřicí přístroj je v magnetické variantě obzvláště vhodný pro použití v neutrálních a lehce agresivních kapalinách s nízkým obsahem pevných látek. Optická varianta je určena pouze pro použití s tekutinami propouštějícími infrarotky.
Typ 8012 se skládá z tvarovky (typ S012) a elektronického modulu (typ SE12), které jsou spojeny pomocí šroubů. Systém tvarovek od Bürkert zaručuje snadnou montáž do všech potrubí o rozměru DN 06…DN 65. Typ 8012 lze rovněž integrovat do blokových systémů specifických pro zákazníky.
Podle varianty elektronického modulu má typ 8012
Pulzní výstup nebo
Proudový výstup a výstupní signál 4…20 mA.
Výstup pulsu, který lze přenášet a zpracovávat odděleným vysílačem/ovladačem od společnosti Bürkert, vytváří konfigurovatelnou frekvenci úměrnou průtoku nebo lze jej použít jako spínací výstup.
Tento text byl přeložen strojově.
