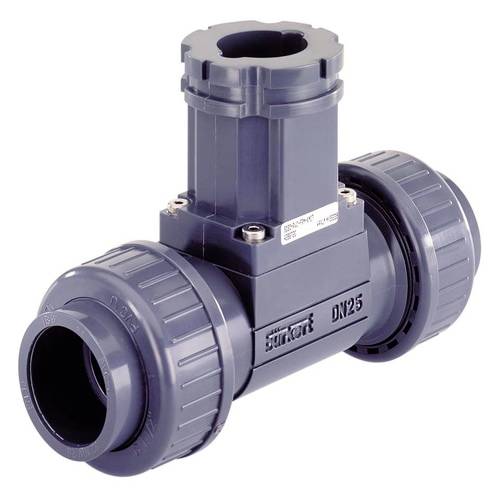

Bürkert 429082 fitting pro měření průtoku S020 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
fitting pro měření průtoku
Typ
S020
Obsah
1 ks
Délka
190 mm
V
85 mm
Datasheety: (PDF)
Počet
Celková cena (4 858,68 Kč / kus)
4 858,68 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Tvarovka Insertion pro průtokoměry typu 8020 a 8045
- Vhodná pro vrtulové průtokoměry typu 8020 a magneticko-indukční průtokoměry typu 8045.
Dodatečné informace:
Technické parametry
- Jmenovitý průměr 40 mm
- Připojení k potrubí: hrdlo s převlečnou maticí
- Norma JIS K
- Teplota média 0 až 50 °C
- Tlak média PN 10 (mezní hodnoty tlaku závisejí také na použitém měřicím přístroji - viz diagram teploty a tlaku v listu technických údajů).
- Okolní teplota rovněž závisí na použitém měřicím přístroji - viz list technických údajů.
- Kategorie produktu
fitting pro měření průtoku
- Typ
S020
- Obsah
1 ks
- Délka
190 mm
- V
85 mm
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
PVC
- Hmotnost
0.540 kg
- Max. teplota média
+50 °C
- Min. teplota média
0 °C
- Jmenovitý průměr
40 mm
- Těsnicí materiál
FKM
- Materiál
Plášť: PVC (polyvinylchlorid), těsnění: FKM
- Připojení
Hrdlo pro lepený spoj s Ø 50 mm
- Max. okolní teplota
+60 °C
Ke stažení
List technických údajů
List technických údajů 627285 Bürkert 429082 fitting pro měření průtoku S020 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 627285 Bürkert 429082 fitting pro měření průtoku S020 1 ks
Popis
Tvarovka Insertion je určena speciálně pro měřicí přístroje Insertion od společnosti Bürkert. Jeden měřicí bod se skládá z vtokového úseku, tvarovky a výtokového úseku.
Provedení
- Tvarovka typu T
- Materiál pláště: PVC
- Mezihrdlo z PVC
- Těsnění z FKM
Doplňující informace
Tvarovka pro senzory typu 8020 a 8045.
Je třeba dodržet minimální délku vtokového a výtokového úseku podle EN ISO 5167-1 (viz list technických údajů).
