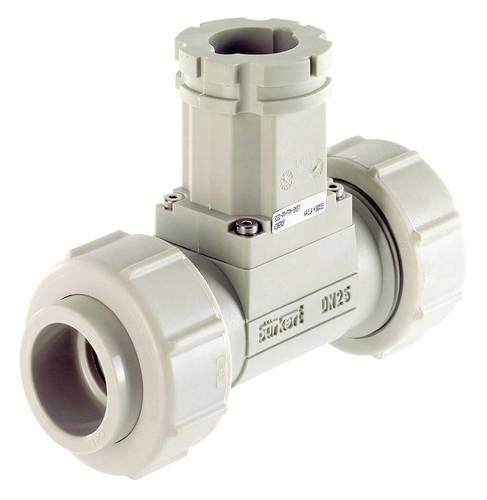

Bürkert 428689 fitting pro měření průtoku S020 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
fitting pro měření průtoku
Typ
S020
Obsah
1 ks
Délka
144 mm
V
77 mm
Datasheety: (PDF)
Počet
Celková cena (5 693,39 Kč / kus)
5 693,39 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Tvarovka Insertion pro průtokoměry typu 8020 a 8045
- Vhodná pro vrtulové průtokoměry typu 8020 a magneticko-indukční průtokoměry typu 8045.
Dodatečné informace:
Technické parametry
- Jmenovitý průměr 20 mm
- Připojení k potrubí: hrdlo s převlečnou maticí
- DIN 16962
- Teplota média 0 až 80 °C
- Tlak média PN 10 (mezní hodnoty tlaku závisejí také na použitém měřicím přístroji - viz diagram teploty a tlaku v listu technických údajů).
- Okolní teplota rovněž závisí na použitém měřicím přístroji - viz list technických údajů.
- Kategorie produktu
fitting pro měření průtoku
- Typ
S020
- Obsah
1 ks
- Délka
144 mm
- V
77 mm
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
polypropylen
- Hmotnost
0.240 kg
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Jmenovitý průměr
20 mm
- Materiál
Pouzdro: polypropylen, těsnění: FKM
- Připojení
Hrdlo pro svařovaný spoj s Ø 25 mm
- Max. okolní teplota
+60 °C
Ke stažení
List technických údajů
List technických údajů 627155 Bürkert 428689 fitting pro měření průtoku S020 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 627155 Bürkert 428689 fitting pro měření průtoku S020 1 ks
Popis
Tvarovka Insertion je určena speciálně pro měřicí přístroje Insertion od společnosti Bürkert. Jeden měřicí bod se skládá z vtokového úseku, tvarovky a výtokového úseku.
Provedení
- Tvarovka typu T
- Materiál pláště: PP
- Mezihrdlo z PP
- Těsnění z FKM
Doplňující informace
Tvarovka pro senzory typu 8020 a 8045.
Je třeba dodržet minimální délku vtokového a výtokového úseku podle EN ISO 5167-1 (viz list technických údajů).
