Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montážní deska 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
montážní deska
Provozní napětí
240 V/AC
Hmotnost
15000 g
Délka
600 mm
Šířka
600 mm
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
124 696,79 Kč
3
2% = 9 127,83 Kč
121 654,18 Kč
5
3% = 21 260,80 Kč
120 444,63 Kč
10
4% = 50 626,90 Kč
119 634,10 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (124 696,79 Kč / kus)
124 696,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity

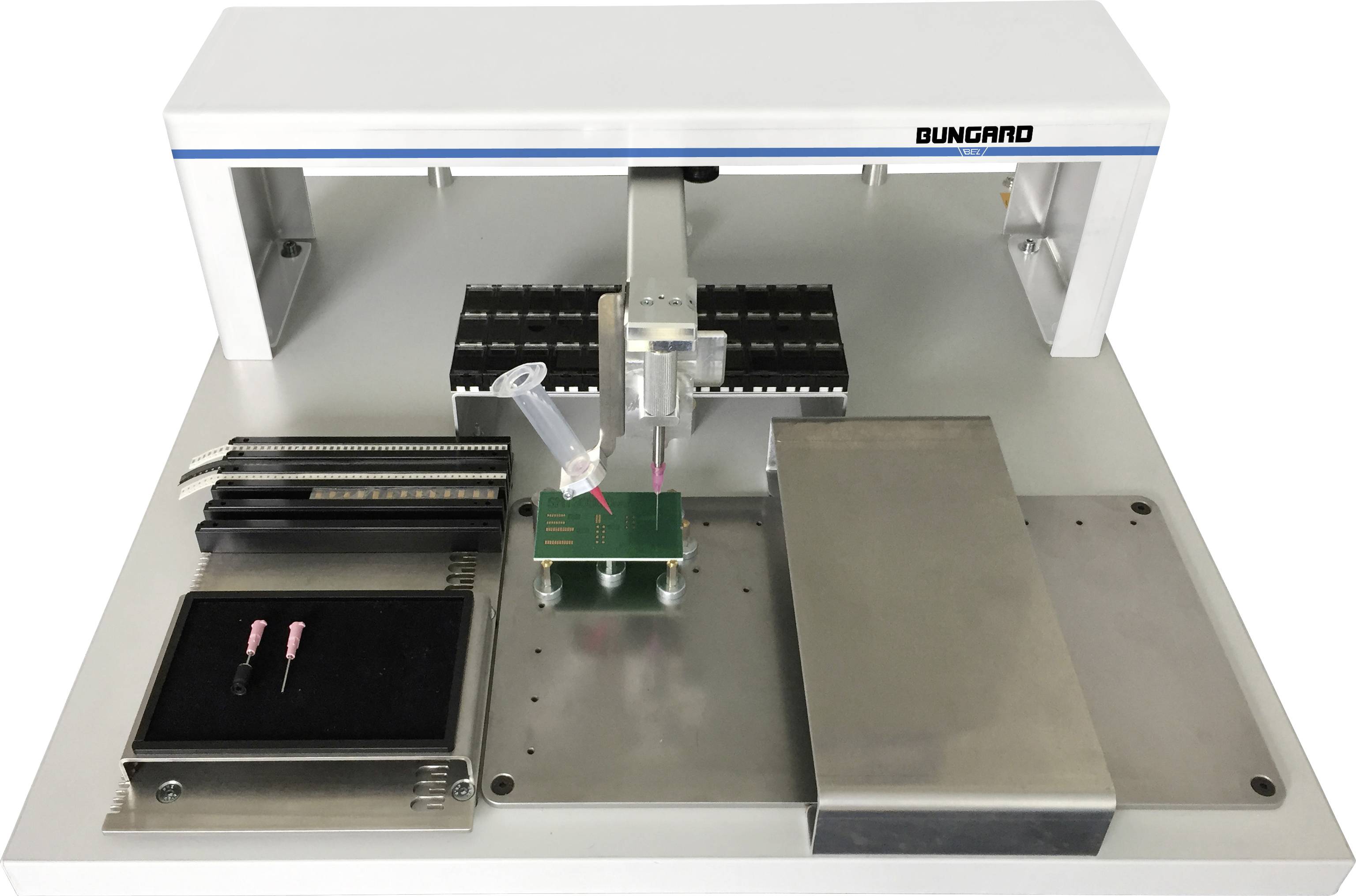

Manuální manipulátor Pick & Place SMT3000 ECO (bez kamery a obrazovky)
- Manipulátor pro osazování SMD součástek
- XY portál s vysoce lehkým chodem a s osazenou hlavou v ose Z
- S flexibilním magnetickým držákem na DPS, ruční potah
- Držák se 5 Tape přívodami a univerzální podložkou na součástky
- Stojan se 36 kontejnery a vývěvou
- Kryt a ruční podklad prášené ve světle šedé 7035
Dodatečné informace:
Technické parametry
- Výkon: Cca 200-500 SMDs/h.
- Plocha vybavení 270 x 170 mm
- Z-Hub upevňovací hlava: 25 mm
- Úhel otáčení 0 - 360 stupňů
- Základní sadu 5 pásů lze navádět (volitelně pomocí dalších lišt max. 19 x 8 mm)
- Sypký materiál: Stojan s max. 36 kontejnery
- Rozsah: 0402 - 70 x 70 mm
- max. Výška součástek 20 mm
- min. Velikost desky plošných spojů: 8 x 8 mm
- max. Tloušťka desky 10 mm
- Max. Volná výška pod LP: 18 mm
- max. Velikost desky plošných spojů: 340 x 170 mm
- Vlhkost vzduchu: 50 - 75 %
- Provozní teplota: 15 - 30 °C.
- Hlučnost: 50 -70 db
- Kategorie produktu
montážní deska
- Provozní napětí
240 V/AC
- Hmotnost
15000 g
- Délka
600 mm
- Šířka
600 mm
- V
200 mm
- Obsah
1 ks
- Typ
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- Splňuje RoHS
ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417728 Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montážní deska 1 ks
Popis
Manipulátor pro výrobu prototypů a malých sérií. Patentovaná hlava Pick & Place umožňuje pohodlnou manipulaci se SMD součástkami. Modulární systém lze nakonfigurovat pro jakékoli použití. Systém realizuje celý proces od nanesení tavné pasty nebo lepidla až po osazení různých součástek. Snadné vedení upevňovací hlavy pomáhá SMDS přesně umístit
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Dávkovací zařízení
- Manipulátor lze pomocí kompresoru a ručního dávkovače rozšířit na zásobník. Kromě pájecí pasty a lepidla lze dispergovat i jiná média.
- Rozmontovač
- Konstrukční části mohou být dodány do systému ke zpracování jak v pásu, tak v sypkých materiálech.
- Tapetová pružina
- Tapfeeder může na pracovišti radit standardní součástky ve velkém množství. Při vytahování popruhu se popruh automaticky vytahuje a všechny díly, které mají být zpracovány.
- Vysílač laboratorního pásu
- Pomocí laboratorního pásu lze zpracovat části popruhů potřebné pro výrobu. Jednotlivé součásti lze z pásu vyjmout přímo a odpadá tak jejich přeplnění v násypných nádobách.
- Násypný materiál
- Násypná nádoba poskytuje na manipulátorech kondenzátory, rezistory a IC.
- Nástavec kamery
- Pomocí kamery, která je přizpůsobena přímo na upevňovací hlavě, lze celou část osazení, od vyzvednutí až k umístění součásti, zobrazit na monitoru.
