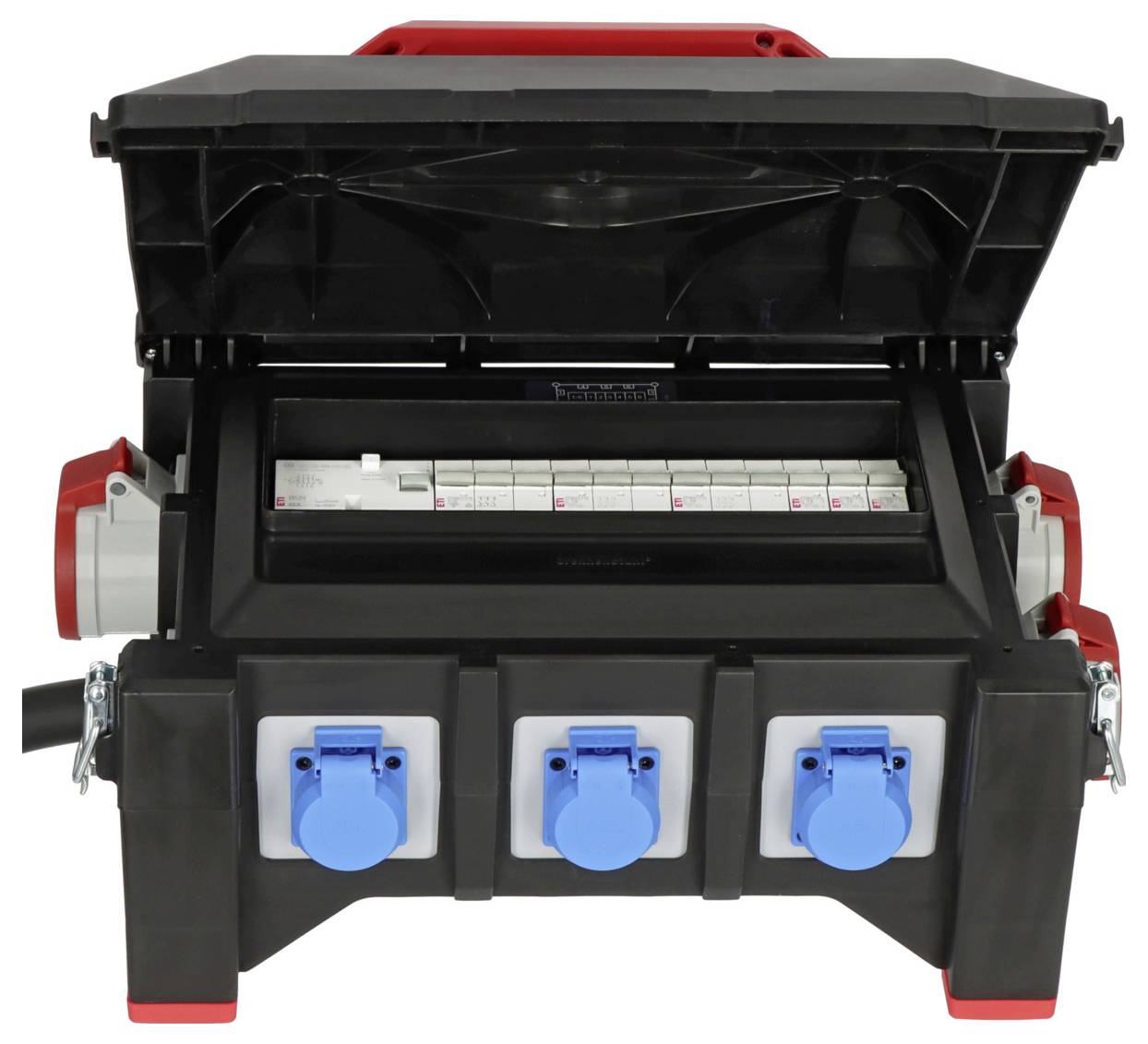

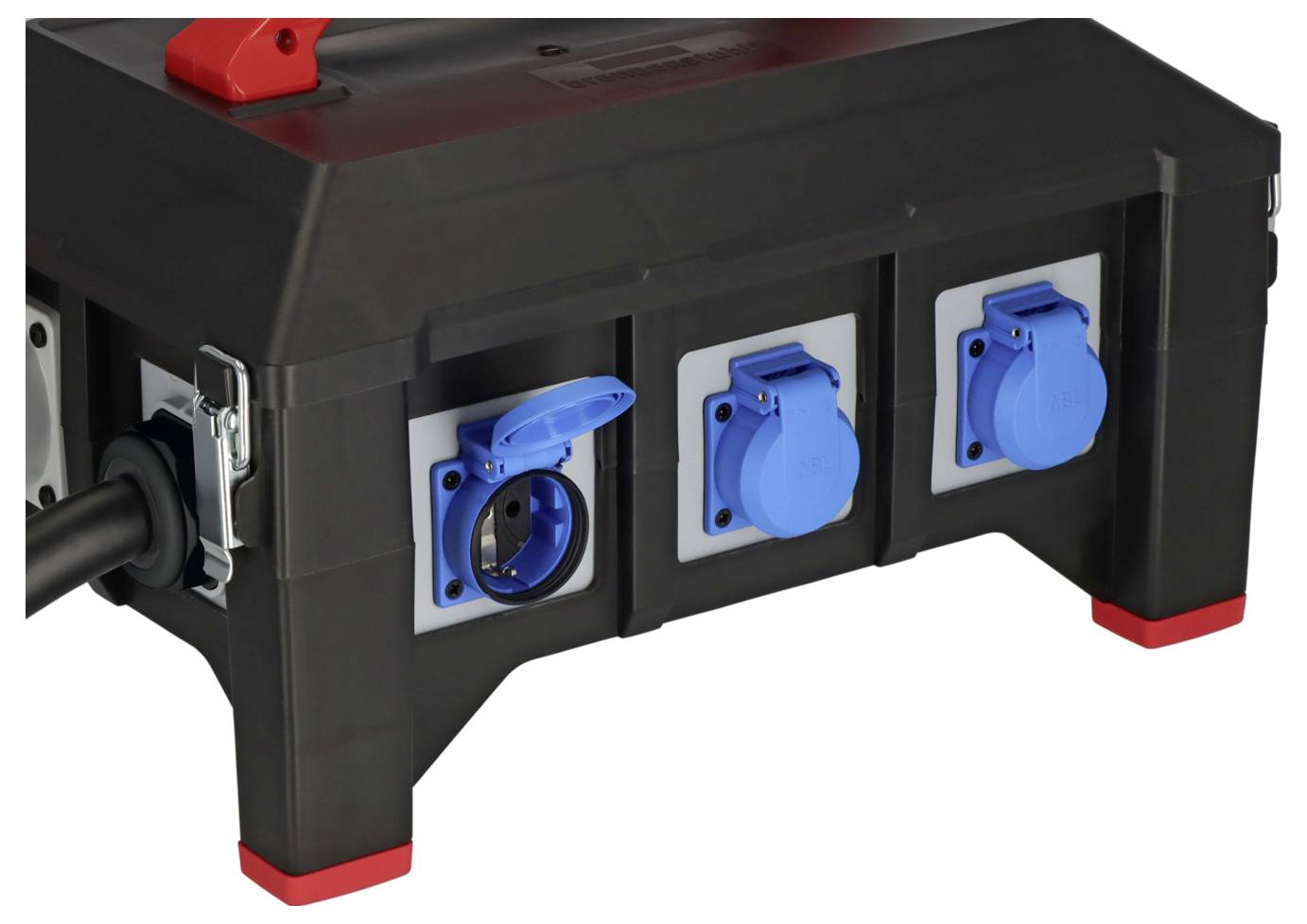

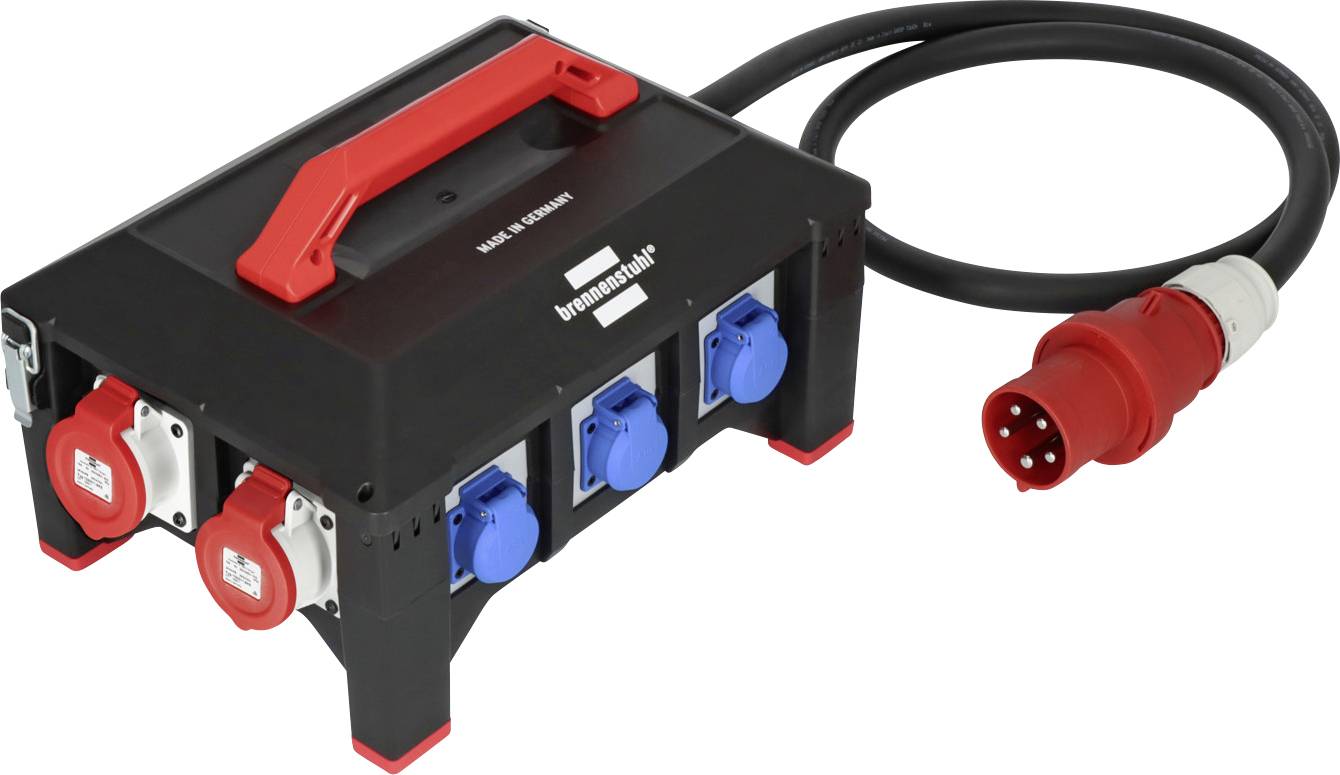

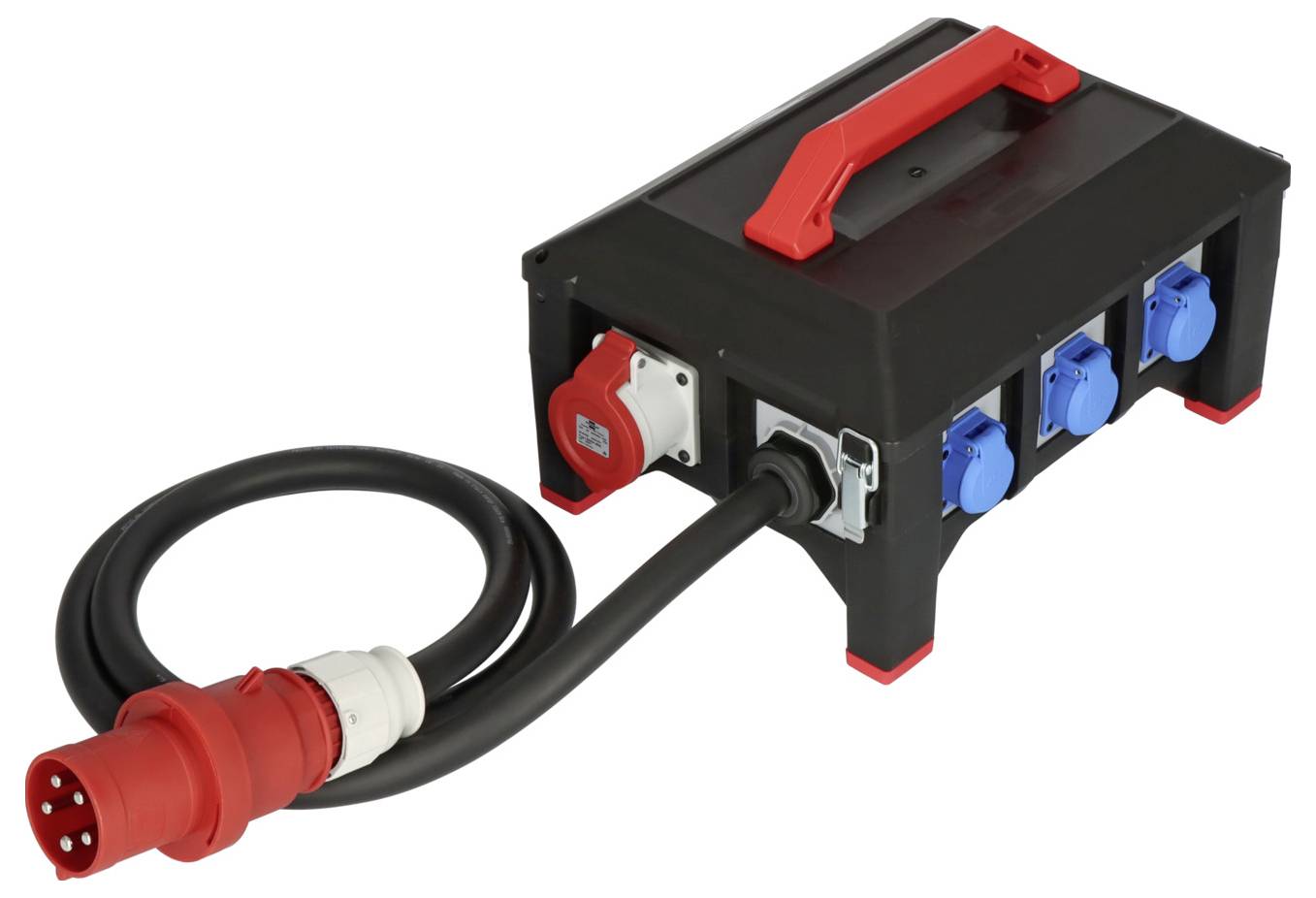

Brennenstuhl elektrický rozvaděč na stavbu BSV 5-63 A FI Typ B 9150630168 400 V 63 A
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Profesionální gumový rozdělovač BSV 5-63A FI typ B 2 m H07RN-F 5G16,0 1xCEE32A+2x16A,6x230V
- Elektrický rozvaděč s FI spínačem typu B (citlivý na proud) - tento přístroj na ochranu proti chybnému proudu typu B zajišťuje zvýšení bezpečnosti pro lidi i okolí a je také potřeba na staveništích
- Rozvaděč pro stálé použití ve venkovním prostředí s 2m kabelem odolným vůči oleji (H07RN-F 5G16,0) a krytem odolným proti stříkající vodě ze speciální gumové směsi (odolné od -30°C do +80°C)

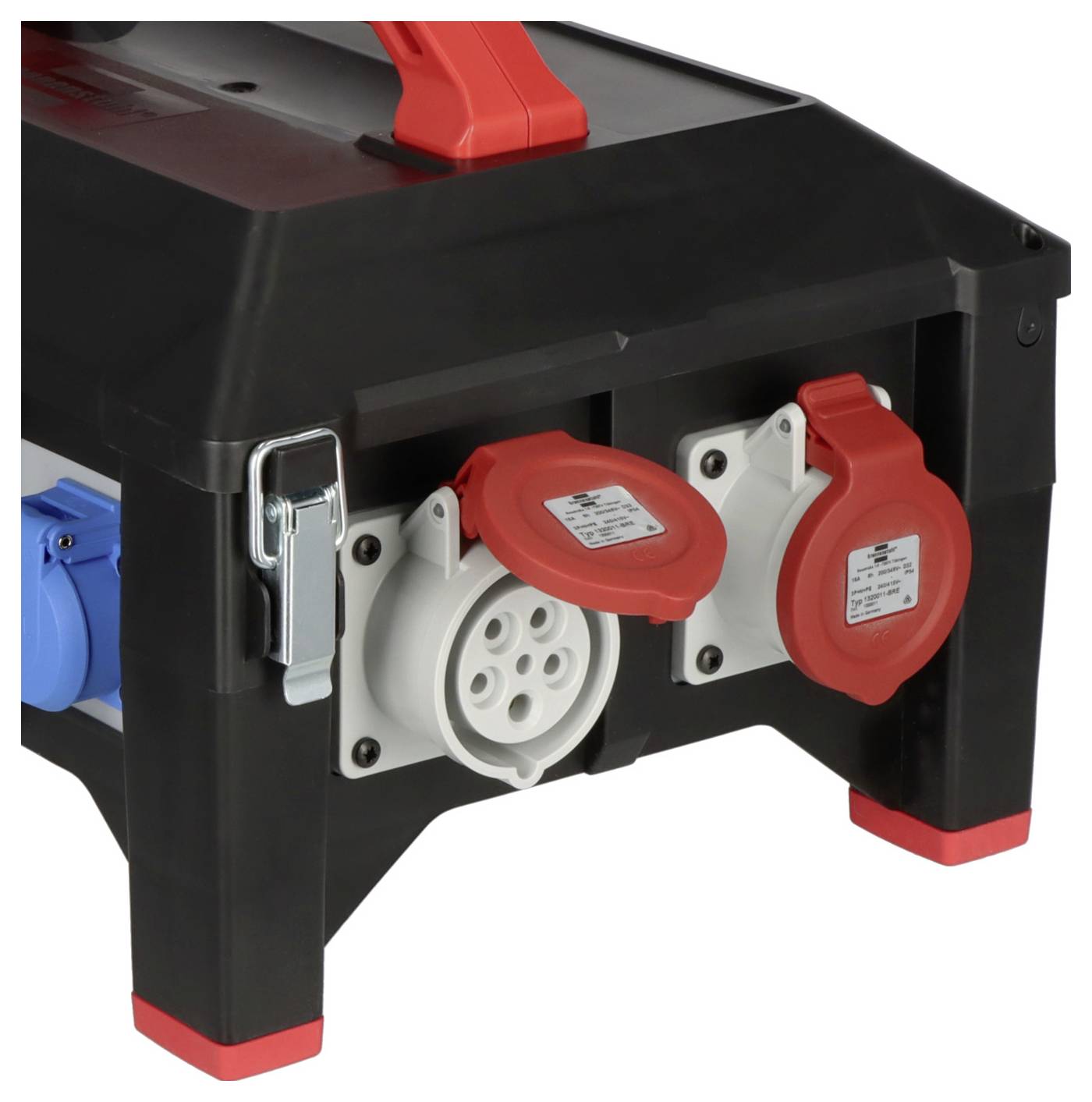

- Odolný, nárazuvzdorný rozvaděč odolný vůči stárnutí a povětrnostním vlivům s kvalitními zásuvkami podle VDE 0620-2-1 a CEE zásuvky s poniklovanými kontakty, určený pro náročné použití na staveništích
- Gumový rozdělovač s praktickým držadlem pro pohodlné přenášení a extrémně vysoké protiskluzové gumové patky proti znečištění z podlahy

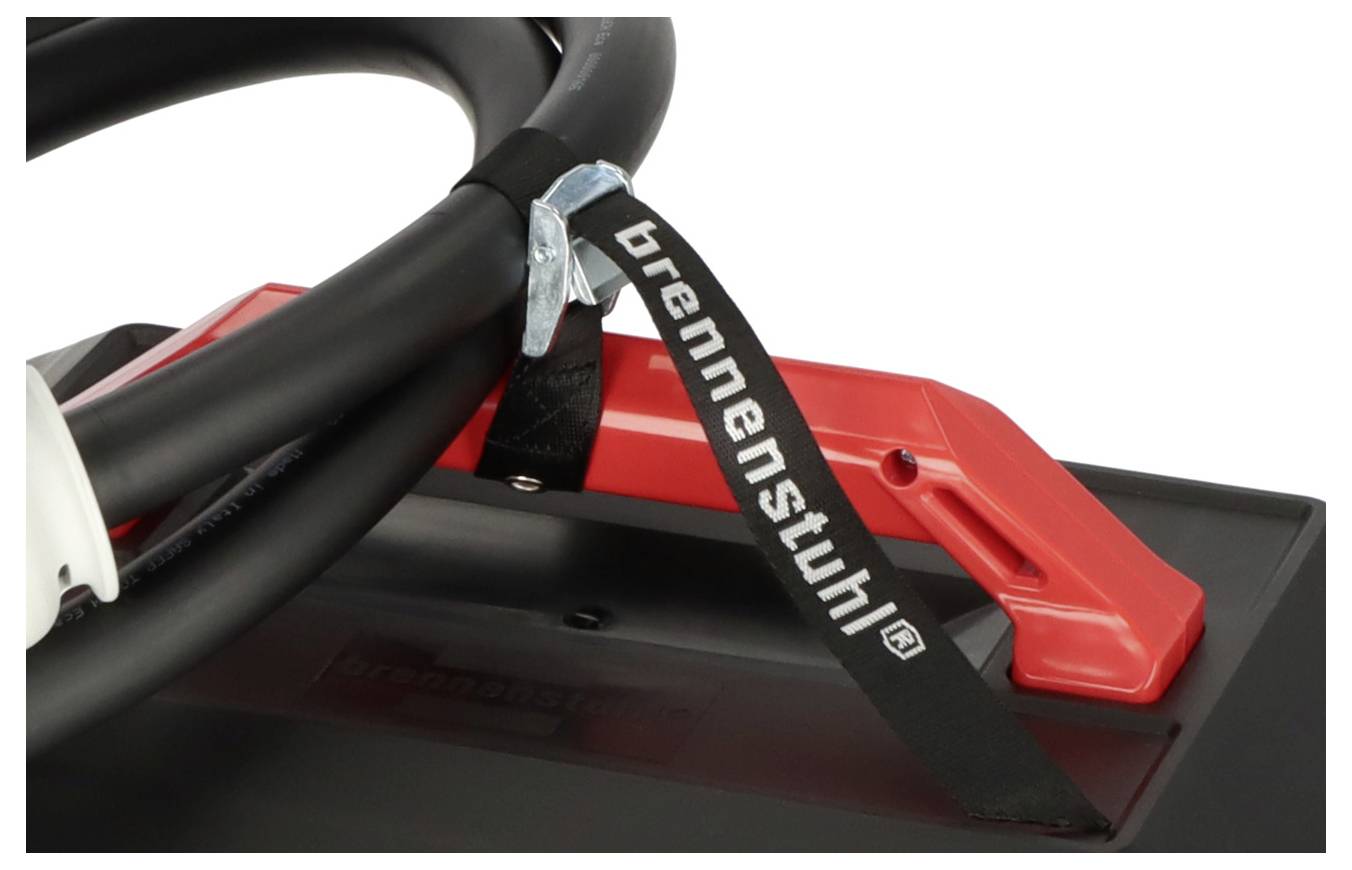

- Gumový rozdělovač odpovídá DIN VDE 0100-704 a je vybaven FI spínačem typu B (jistící prvky FI a LS vnitřní prostor) a bezpečnostním pásem pro upevnění kabelu
Technické parametry
- Kategorie produktu
elektrický rozvaděč na stavbu
- Počet spojek CEE
3
- Připojení typu A
CEE zástrčka 32 A 5pólová
- Připojení typu A
CEE-zásuvka 16 A 5pólová
CEE zástrčka 32 A 5pólová
zásuvka s ochranným kontaktem
- Počet socketů
6
- Výstupy
2x CEE 16 a, 1x CEE 32 a, 6x zásuvka s ochranným kontaktem
- Jmenovité vstupní napětí
400 V
- Jmenovité výstupní napětí
400 V
- Jmenovitý vstupní proud
63 A
IP44
- Délka kabelu
2 m
- Typ kabelu
H07RN-F 5G 16 mm²
- Ochranná hladina
Ochranný spínač 6
FI s IFN 0,03 a (standardní) 4-pólový
Přepínač LS
- Barva
černá
červená
- Hmotnost
10.1 kg
- Rozm.
(d x š x v) 580 x 310 x 300 mm
- Délka
580 mm
- Šířka
310 mm
- V
300 mm
- Vstupy (distributor CEE)
CEE zástrčka 63 A 5pólová
- Výstupy (CEE)
CEE spojka 16 A 5pólová
CEE spojka 32 A 5pólová
spojka s ochranným kontaktem
- Obsah
1 ks
- Layout klávesnice
německá, QWERTZ
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3308306 Brennenstuhl elektrický rozvaděč na stavbu BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3308306 Brennenstuhl elektrický rozvaděč na stavbu BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Návod k obsluze a bezpečnostní pokyny 3308306 Brennenstuhl elektrický rozvaděč na stavbu BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Popis
„Gumový rozdělovač Brennenstuhl s 2m RN kabelem je ideal pro bezpečné napájení na staveništích. Pomocí spínačů FI a LS nabízí rozdělovač vysokou bezpečnost provozu. Navíc disponuje následujícími vlastnostmi:
* Odolný proti olejům, tukům, benzínu, kyselinám, UV záření a ozonu
* Samouzavírací víko s rychlouzávěrem a odolným závěsy
* Připojovací výkon od 11 do 44 kVA
* Provoz více spotřebičů v místě připojení s třífázových / silnoproudých propojovacích systémů podle IEC 60309
Označení kabelu: H07RN-F 5G16,0
* Stupeň krytí: IP44
* Jmenovitý proud (FI): 63A
* Počet pólů (FI): 4
* S proudovým chráničem typu B (pro všechny proudy) 30 mA

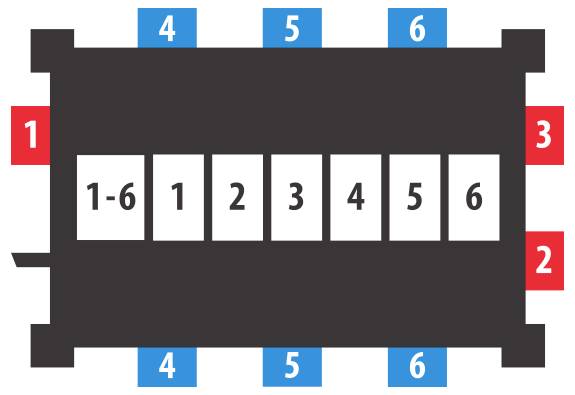

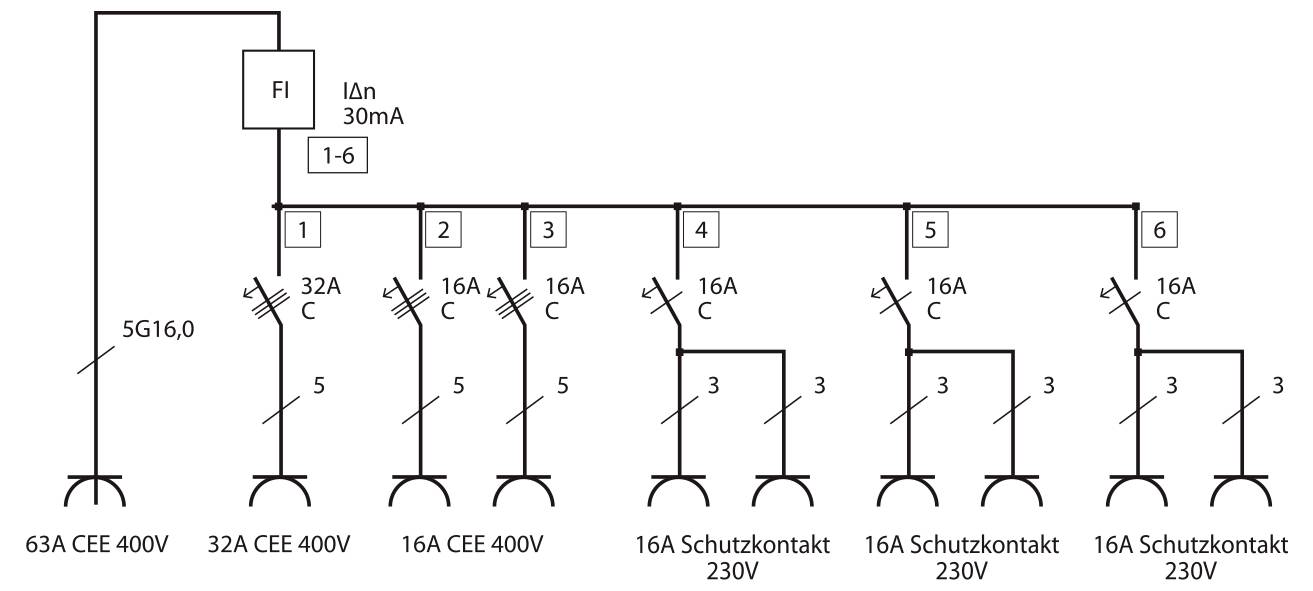

Počet jističů *: 6 (1x LS 400V/32A 3-pólový/pin; 2x LS 400V/16A 4pólový/pin; 3x LS 3 v/16A 1pólový/pin)
Zástrčka *: CEE 63A 3P+N+PE (5p) 400 V.
* CEE zásuvka - 16 a: CEE 2x 16 a, 3 P + N + PE (5p), 400 V.
* CEE zásuvka - 32 a: CEE 1x 32 a, 3 P+N+PE (5p), 400 V.
* Zásuvky s ochranným kontaktem: 6
* Pro použití na staveništích a pro nepřetržité použití ve venkovním prostředí
* Zařízení kategorie 2 (K2 DGUV 203-005): Použití pro náročné podmínky provozu s vysokými mechanickými, fyzikálními a chemickými vlivy
Tento text byl přeložen strojově.
* Odolný proti olejům, tukům, benzínu, kyselinám, UV záření a ozonu
* Samouzavírací víko s rychlouzávěrem a odolným závěsy
* Připojovací výkon od 11 do 44 kVA
* Provoz více spotřebičů v místě připojení s třífázových / silnoproudých propojovacích systémů podle IEC 60309
Označení kabelu: H07RN-F 5G16,0
* Stupeň krytí: IP44
* Jmenovitý proud (FI): 63A
* Počet pólů (FI): 4
* S proudovým chráničem typu B (pro všechny proudy) 30 mA
Počet jističů *: 6 (1x LS 400V/32A 3-pólový/pin; 2x LS 400V/16A 4pólový/pin; 3x LS 3 v/16A 1pólový/pin)
Zástrčka *: CEE 63A 3P+N+PE (5p) 400 V.
* CEE zásuvka - 16 a: CEE 2x 16 a, 3 P + N + PE (5p), 400 V.
* CEE zásuvka - 32 a: CEE 1x 32 a, 3 P+N+PE (5p), 400 V.
* Zásuvky s ochranným kontaktem: 6
* Pro použití na staveništích a pro nepřetržité použití ve venkovním prostředí
* Zařízení kategorie 2 (K2 DGUV 203-005): Použití pro náročné podmínky provozu s vysokými mechanickými, fyzikálními a chemickými vlivy
Tento text byl přeložen strojově.
Provedení
- Pro použití na stavbách podle DGUV 203-006 (pův. BGI 608) a stálé použití ve venkovním prostředí
- Zařízení kategorie 2 (K2 DGUV 203-005): Použití v náročných podmínkách s vysokými mechanickými, fyzikálními a chemickými vlivy
- Provoz více spotřebičů v místě připojení s třífázových / silnoproudých proudů se zástrčkovými systémy podle IEC 60309
- Způsobilé pro členy BG Bau
- Označení kabelu: H07RN-F 5G16,0
- Stupeň krytí: IP44
- Jmenovitý proud (FI): 63A
- Počet pólů (FI): 4
- S proudovým chráničem 30 mA
- Počet jističů: 6 (1x LS 400V/32A 3-pólový/pin; 2x LS 400V/16A 4pólový/pin; 3x LS 3 v/16A 1pólový/pin)
- Zásuvný systém konektor: CEE 63A 3P+N+PE (5p) 400 V.
- CEE zásuvka - 16 a: CEE 2x 16 a 3P+N+PE (5p), 400 V.
- CEE zásuvka - 32 a: CEE 1x 32 a, 3 a,+N+PE (5p), 400 V.
- Zásuvky s ochranným kontaktem: 6
Obsah balení
- Profesionální gumový rozdělovač proudu BSV 5-63A FI typ B, fixační pás
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
