Raspberry Pi® Pico H mikrokontrolér RP-PICO-H

Mikrořadič Raspberry Pi Pico, zelená deska, několik pinů viditelných, USB port nahoře vpravo. Hlavní čip umístěný centrálně.

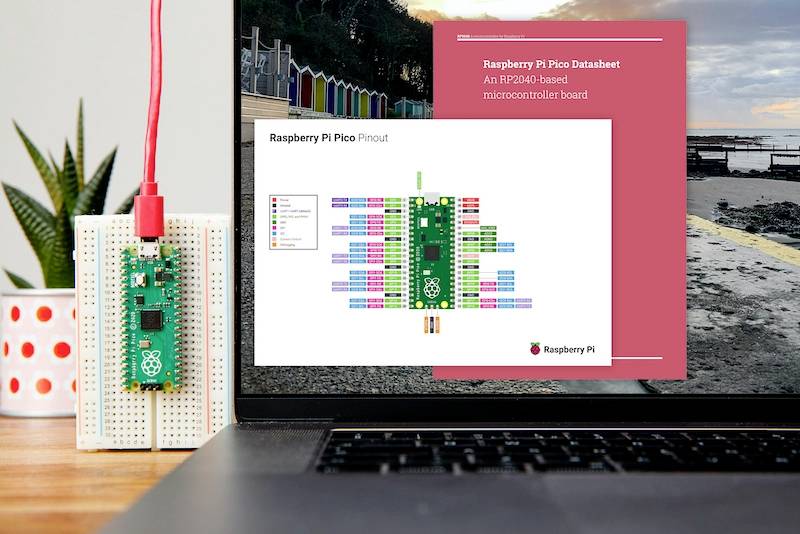

Laptop s otevřenou webovou stránkou s pinout diagramem Raspberry Pi Pico na obrazovce. Vedle něj namontovaný Raspberry Pi Pico na desce plošných spojů.

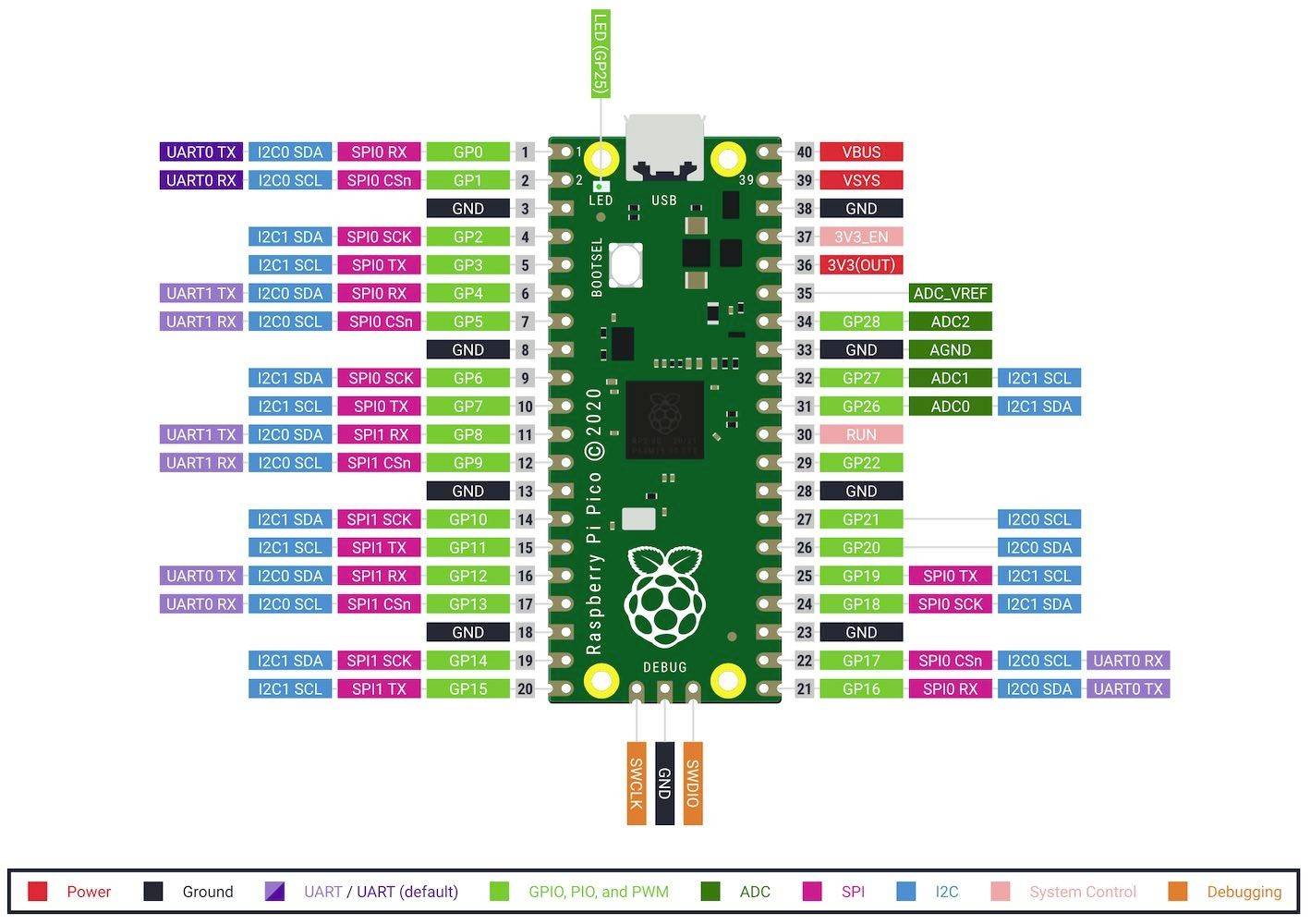

Diagram pinového schématu Raspberry Pi Pico. Zobrazuje čísla pinů a jejich funkce, kategorizované podle barev jako napájení, UART, ADC.

1/3

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

274 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (132,22 Kč / kus)

132,22 Kč

Bez DPH.

Nahlásit právní incident

Raspberry Pi® Pico H

Hlavní benefity

MCU deska na základě 32bitového mikrořadiče RP2040
2x 133MHz jádra ARM Cortex-M0+ a také 264 KB RAM
8 programovatelných I/O (PIO) stavových strojů
2 MB QSPI flash paměti
Na rozšiřující zástrčce je vyvedeno 25 z 30 GPIO pinů
Programování přes MicroPython nebo C/C++
3pinový konektor JTAG
Předinstalovaná 40pinová I/O lišta

Technické parametry

Mikrořadič RP2040
QSPI flash paměť: 2 MB
RAM: 256 KB
ADC převodník 12bitový 500 kvz/s
RTC (hodiny reálného času) / časovač se 4 budíky
Přípojky: 2x 20 pinová I/O lišta, 30x GPIO, 16x PWM, Micro USB pro napájení a přenos dat, 2x SPI, 2x I2C, 2x UART
3pólový konektor ARM SWD (Serial Wire Debug)
Rozestup pinů: 2,54 mm
Napětí: 5 V/DC

Model: Raspberry Pi® Pico H

: 256 kB

Délka: 51.3 mm

Šířka: 21 mm

V: 3.9 mm

Napájení: napájení přes USB

Kategorie produktu: mikrokontrolér

Rozhraní: I²C
PWM
microUSB
SPI™
UART

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2615362 Raspberry Pi® Pico H mikrokontrolér RP-PICO-H

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2615362 Raspberry Pi® Pico H mikrokontrolér RP-PICO-H

Popis

Raspberry Pi® Pico H je malá, rychlá a mnohostranná deska vybavená čipem mikrořadiče RP2040 vyvinutým nadací Raspberry Pi Foundation. Na rozdíl od modelu Raspberry Pi® Pico má předinstalovanou 40pinovou I/O lištu.

Mikrořadič RP2040 na desce
RP2040 nabízí dvoujádrový procesor ARM Cortex-M0+ taktovaný na 133 MHz s integrovanými 2 MB QSPI flash paměti pro ukládání programového kódu a dat. Široká paleta flexibilních I/O možností zahrnuje I2C, SPI a - což je jedinečné - programovatelné I/O (PIO). Ty podporují nekonečné možnosti použití.

Snadné programování
Chcete-li Pico programovat, připojte ho jednoduše přes USB k počítači nebo notebooku a přehrajte na něj předtím stažený UF2 soubor. Programování se provádí pomocí MicroPythonu nebo C/C++

Pro začátečníky a pro experty
Od řízení přístrojů po ovládání velkoplošných displejů - s Raspberry Pi® Pico se vám nabízí technologie podporující nesčetné každodenní činnosti. Díky programování v C a v MicroPythonu lze Pico přizpůsobit mnoha aplikacím a možnostem a začátek práce s ním spočívá v prostém přetažení a upuštění jednoho souboru.
Zkušení uživatelé mohou využít výhod rozsáhlých připojení Raspberry Pi® Pico, včetně SPI, I2C a osmi programovatelných I/O (PIO) pro podporu vlastních periferií.
