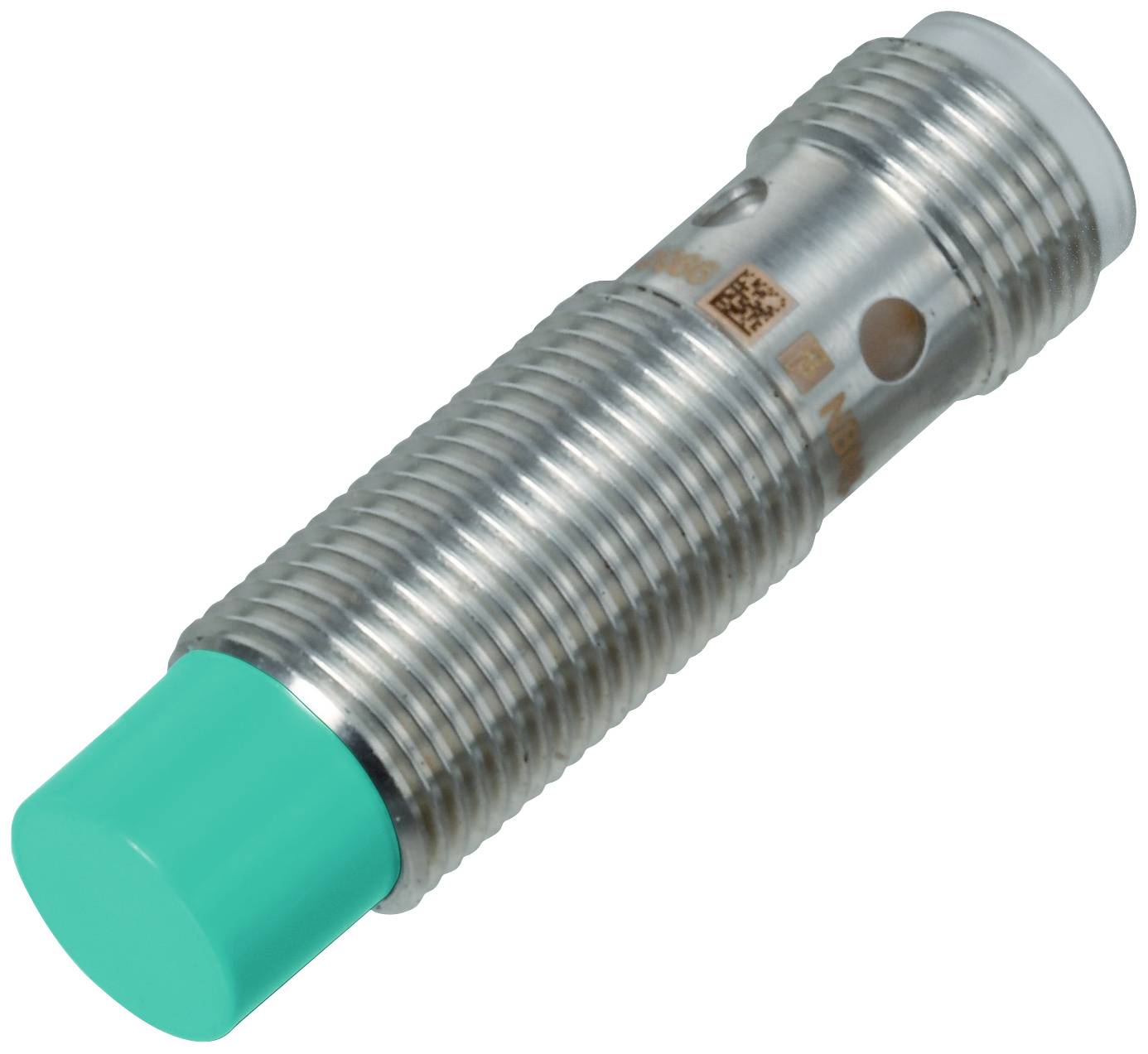

Pepperl+Fuchs senzor Induktivní NBN8-12GM30-A0-V1 326161-0066 M30 nezarovnaná NPN (Ø) 30 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
36 V
Typ kontaktu
Antivalentní
spínací vzdálenost (max.)
8 mm
Výstupy
NPN
Datasheety: (PDF)
Počet
Celková cena (1 954,55 Kč / kus)
1 954,55 Kč
Bez DPH.
Technické parametry
- Kategorie produktu
senzor
- Typ
NBN8-12GM30-A0-V1
- Min. provozní napětí
5 V
- Provozní napětí max.
36 V
- Provozní napětí
5 - 36 V
- Typ kontaktu
Antivalentní
- spínací vzdálenost (max.)
8 mm
- Výstupy
NPN
- Materiál pouzdra
mosaz
- Provedení
Induktivní
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M30
- Připojení
zástrčka
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP68
- (Ø)
30 mm
- Rozm.
(Ø) 30 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- Spínací frekvence
1650 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628395 Pepperl+Fuchs senzor Induktivní NBN8-12GM30-A0-V1 326161-0066 M30 nezarovnaná NPN (Ø) 30 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628395 Pepperl+Fuchs senzor Induktivní NBN8-12GM30-A0-V1 326161-0066 M30 nezarovnaná NPN (Ø) 30 mm
Popis
Spínací vzdálenost: 8 mm, montáž: Nezrovnaná, spínací funkce: Antivalentní, typ výstupu: NPN, provozní napětí: 5... 36 v, provozní proud: 0... 200 mA
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací funkce: antivalentníTyp výstupu: NPNVzdálenost čidel: 8 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 6,48 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 24 mm x 24 mm x 1 mmRedukční faktor rAl: 0,4Redukční faktor rCu: 0,35Redukční faktorr V2A (1.4301) : 0,79Redukční faktor rms: 0,49Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 5... 36 VSpínací frekvence: 0... 1650 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 1 V.Provozní proud: 0... 200 mAZbytkový proud: Max. 20 µAProud naprázdno: ≤ 15 mAPracovní pohotovost: ≤ 10 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1248 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %ShodaLABS SHODA: VDMA 24364-A1/B2/C1/T100 °C-W.Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Stupeň krytí: II Bemessungsisolationsspannung: 36 V Jmenovitá odolnost proti rázovému napětí: 500 V.Schválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Přístrojová zástrčkaMateriál pouzdra: Mosaz, bílý bronz potaženýČelní plocha: PBT , zelenáTyp ochrany: IP68Zástrčka Závit: M12 x 1 Počet pólů: 4Hmotnost: 21 g.Utahovací moment: 0... 10 NmObecné informaceRozsah dodávky: 2 matice s ozubením
