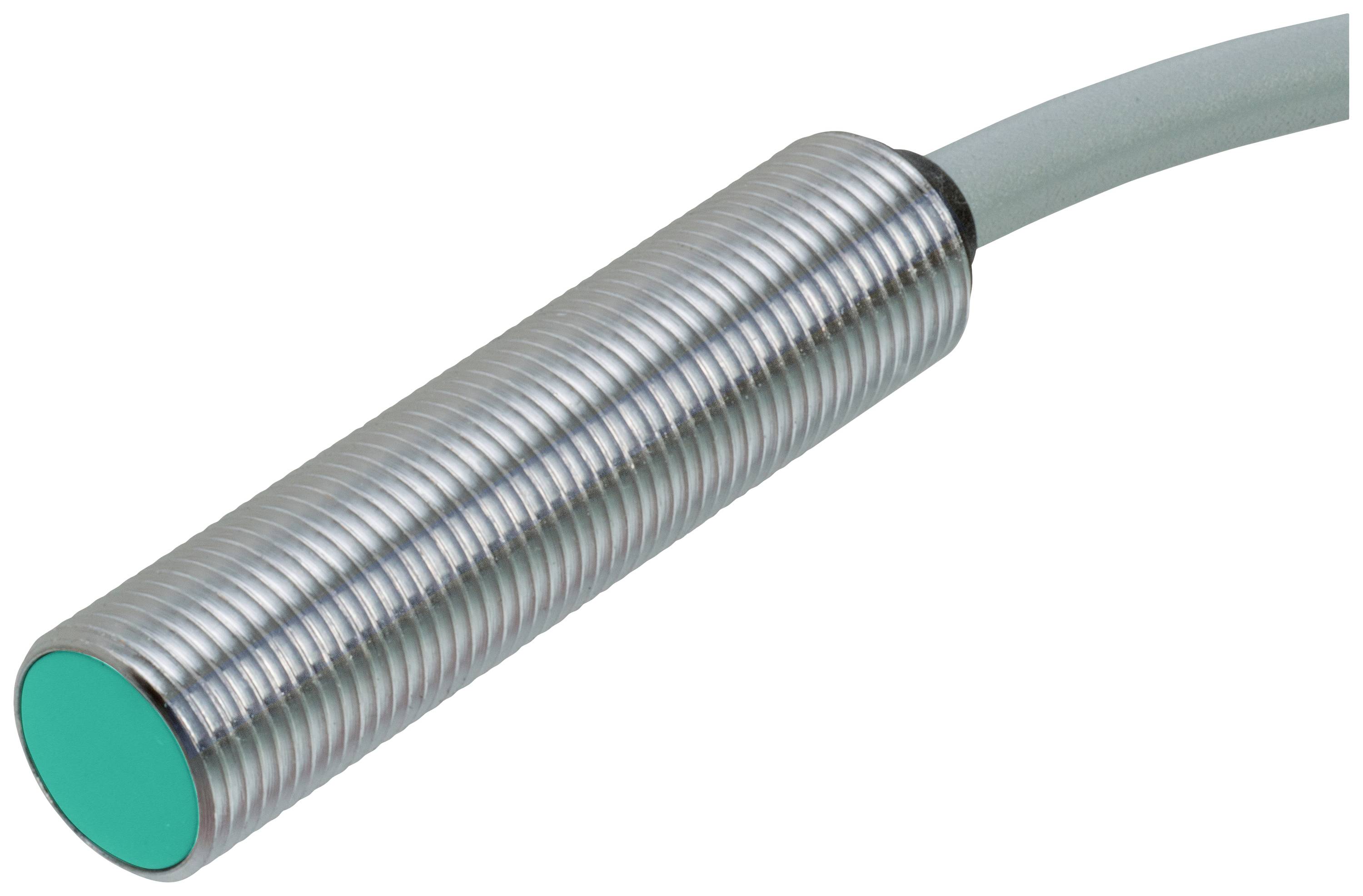

Pepperl+Fuchs senzor Induktivní IA6-12GM50-IU-Y70109008 70109008 M12 zdánlivě zarovnaný analogový
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V
Typ kontaktu
Analogové
spínací vzdálenost (max.)
6 mm
Výstupy
analogový
Datasheety: (PDF)
Počet
Celková cena (7 731,40 Kč / kus)
7 731,40 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
senzor
- Typ
IA6-12GM50-IU-Y70109008
- Min. provozní napětí
10 V
- Provozní napětí max.
30 V
- Provozní napětí
10 - 30 V
- Typ kontaktu
Analogové
- spínací vzdálenost (max.)
6 mm
- Výstupy
analogový
- Materiál pouzdra
mosaz
- Provedení
Induktivní
- Vlastnosti materiálu
pochromovaný
- Způsob konstrukce
zdánlivě zarovnaný
- Konstrukční velikost
M12
- Připojení
kabel
- Délka kabelu
2 m
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Obsah
1 ks
- Jmenovité napětí
12 V
24 V
- Wireless Charging function
Ne
- Spínací frekvence
1000 Hz
Ke stažení
List technických údajů
List technických údajů 2628122 Pepperl+Fuchs senzor Induktivní IA6-12GM50-IU-Y70109008 70109008 M12 zdánlivě zarovnaný analogový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628122 Pepperl+Fuchs senzor Induktivní IA6-12GM50-IU-Y70109008 70109008 M12 zdánlivě zarovnaný analogový
Popis
Montáž: Zdánlivě zarovnaný, typ výstupu: Analogový výstup proudu nebo analogový výstup napětí, provozní napětí: 15... 30 v , vlnění 20 % UB
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeVýstup: Analogový proudový výstup nebo analogový napěťový výstupMontáž: Zdánlivě zarovnanáVýstupní úroveň: DCOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 18 mm x 18 mm x 1 mmRedukční faktor rAl: 0,33Redukční faktor rCu: 0,28Redukční faktorr V2A (1.4301) : 0,8Redukční faktor rms: 0,43Rozsah měření: 0 až 6 mmTyp výstupu: 4 vodičeIdentifikační údajePodmínky instalace A: 2 mm B: 12 mm C: 18 mm F: 14 mmProvozní napětí: 10... 30 V , VLNĚNÍ 20 % UB.Mezní frekvence (3 dB): 1000 HzOchrana proti přepólování: AnoOchrana proti zkratu: AnoPřesnost opakování: ± 0,32 mmRozlišení: 0... 1 µmProud naprázdno: ≤ 10 mAIdentifikační údaje funkční bezpečnostiMTTFd: 551 a)Úroveň diagnostického pokrytí (DC): 0 %Analogový výstupVýstupní typ: 0... 5 V / 1... 5 mAZatěžovací odpor: Proudový výstup A2: 1 kΩ (uB=10V) / 5 kΩ (uB=30V)Zátěžový proud: Výstup napětí A1: ≤ 10 mADoba zotavení: 20 msTolerance nulového bodu: ≤ ± 10 % konečné hodnotyTeplotní drift: ± 5 % (0... 70 °C) | ± 10 % (-25... 0 °C)Zbytkové vlnění: 20 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | IEC 60947-5-7:2003 | IEC 60947-5-7:2003Povolení a certifikátyCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Mechanické údajeTyp připojení: Kabel PUR, 2 mMateriál pouzdra: Mosaz, pochromovanáČelní plocha: PBTOchrana: IP67Hmotnost: 27 g.
