Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet CANopen Profinet 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (18 491,74 Kč / kus)
18 491,74 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity

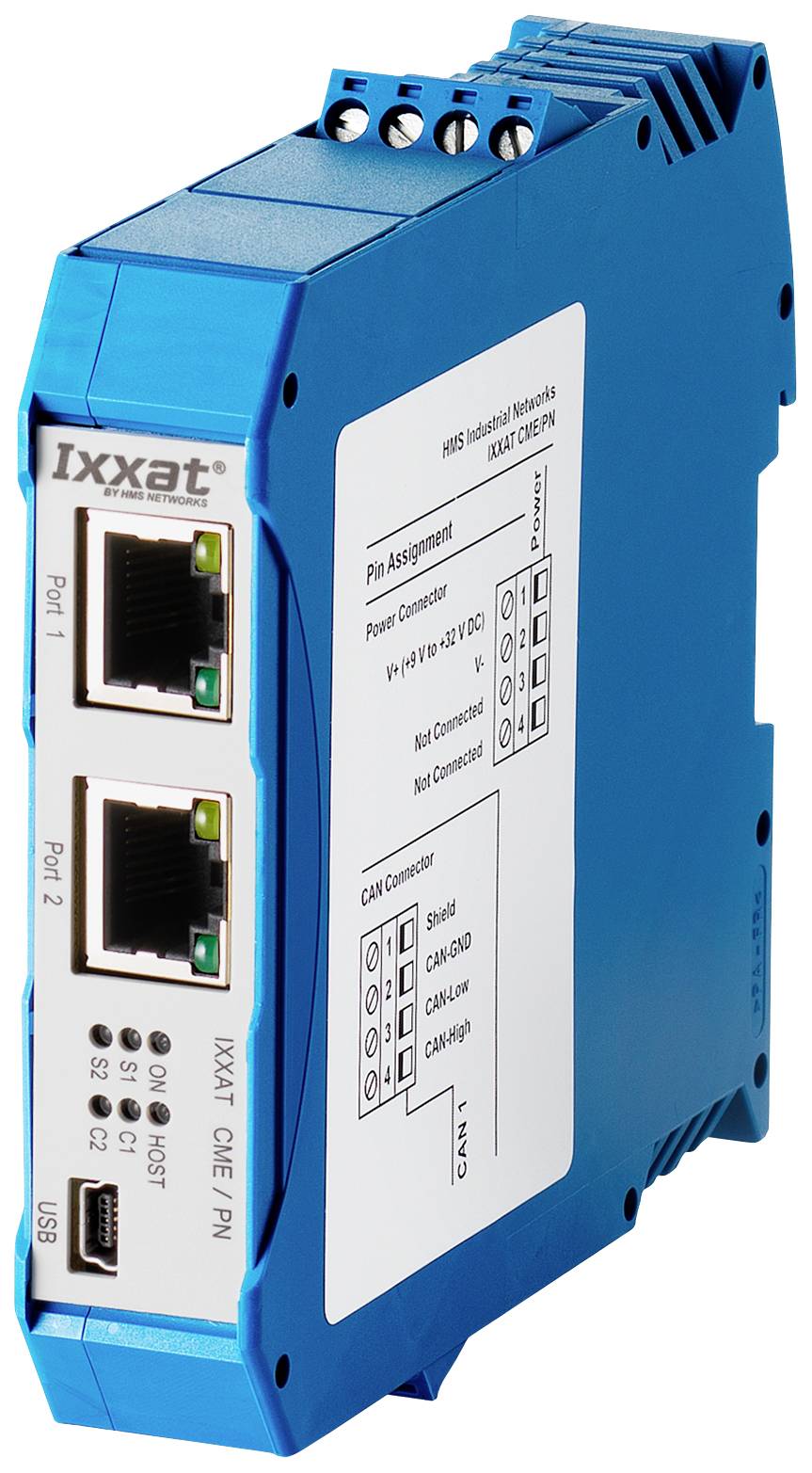

Brána Ixxat CME/PN Profinet-CANopen
- Jednoduchá konfigurace prostřednictvím dodávaného konfiguračního nástroje IXXAT
- Obousměrná výměna dat pro PROFINET/CANopen
- Integrovaný 2portový switch
- Konfigurace přes Ethernet nebo USB
Technické parametry
- PROCESOR: STM32F407
- Rozhraní Profinet: 2x 100 Mbit/s Ethernet přes konektor RJ45
- Switch: Integrovaný 2portový switch
- Rozhraní pro sběrnici CAN: Galvanicky odděleno Připojení pomocí šroubových svorek.
- Rozhraní pro konfiguraci: Přes rozhraní USB nebo vzdálený přístup přes Ethernet
- Teplotní rozsah: -20 °C 25 AŽ +70 °C.
- NAPÁJENÍ 9 - 32 V/DC, 3 W.
- LED displej: Power On, stav Host, stav modulu, stav protokolu, stav CAN Run, CAN Error status
- Pouzdro: Plastový kryt pro montáž na DIN lištu
- Rozměry: Cca 22,5 x 100 x 115 mm
- Kategorie produktu
Profinet CANopen
- Rozhraní
Profinet
- Typ
IXXAT CME/PN
- Min. provozní teplota
-20 °C
- Provozní napětí
9 - 32 V/DC
- Provozní teplota
-20 °C (min)
- Rozm.
(š x v) 22.5 mm x 100 mm
- V
100 mm
- Šířka
22.5 mm
- Číslo výrobce
1.01.0261.02106
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2497731 Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet CANopen Profinet 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2497731 Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet CANopen Profinet 1 ks
Popis
Ixxat CME/PN je výkonná a snadno konfigurovatelná GATEWAY pro připojení přístrojů a sítí CANopen k Profinet. GATEWAY umožňuje obousměrnou výměnu dat a mimo jiné umožňuje integraci stávajících cenově výhodných účastníků CANopen do sítí Profinet a poskytování dat ze systémů Profinet pro použití v sítích CANopen.
PRINCIP FUNKCE
GATEWAY pracuje na straně PROFINET jako IO-Device a vyměňuje data za sloty a Sub sloty. CANopen zapůsobí přístroj jako CANopen-NMT-Master s podporou PDO a SDO.
Konfigurace Gateway se provádí pomocí konfiguračního nástroje IXXAT, který je zdarma součástí dodávky. Konfigurační nástroj vytvoří konfigurační soubor CDC pro síť CANopen a soubor GDML pro Profinet. Konfigurace na straně CANopen je založena na souborech EDS. Soubor GDML umožňuje snadné zapojení brány do sítě PROFINET a vyzdvihne brány z programu SPS. GATEWAY se přitom zobrazí jako samostatné I/o zařízení. Všechna data ze strany CANopen, která se prostřednictvím brány vyměňují se sítí Profinet, jsou v souboru GDML definována jako proměnné se názvy proměnných, velikostí dat a se zaměřením dat. Tento přístup, který zahrnuje obě strany brány při konfiguraci, je dosud jedinečný a zjednodušuje konfiguraci.
GATEWAY má integrovaný 2portový switch, was usnadňuje integraci v lienientologii. Konfigurace zařízení a aktualizace firmwaru se provádí přes rozhraní USB 2.0 brány nebo pomocí vzdáleného přístupu přes rozhraní Ethernet.
Tento text byl přeložen strojově.
PRINCIP FUNKCE
GATEWAY pracuje na straně PROFINET jako IO-Device a vyměňuje data za sloty a Sub sloty. CANopen zapůsobí přístroj jako CANopen-NMT-Master s podporou PDO a SDO.
Konfigurace Gateway se provádí pomocí konfiguračního nástroje IXXAT, který je zdarma součástí dodávky. Konfigurační nástroj vytvoří konfigurační soubor CDC pro síť CANopen a soubor GDML pro Profinet. Konfigurace na straně CANopen je založena na souborech EDS. Soubor GDML umožňuje snadné zapojení brány do sítě PROFINET a vyzdvihne brány z programu SPS. GATEWAY se přitom zobrazí jako samostatné I/o zařízení. Všechna data ze strany CANopen, která se prostřednictvím brány vyměňují se sítí Profinet, jsou v souboru GDML definována jako proměnné se názvy proměnných, velikostí dat a se zaměřením dat. Tento přístup, který zahrnuje obě strany brány při konfiguraci, je dosud jedinečný a zjednodušuje konfiguraci.
GATEWAY má integrovaný 2portový switch, was usnadňuje integraci v lienientologii. Konfigurace zařízení a aktualizace firmwaru se provádí přes rozhraní USB 2.0 brány nebo pomocí vzdáleného přístupu přes rozhraní Ethernet.
Tento text byl přeložen strojově.
Obsah balení
- IXXAT CME
- .
- Konfigurační software IXXAT
