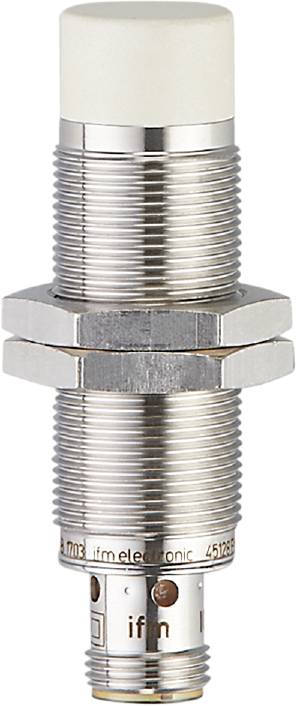

ifm Electronic senzor Induktivní IGC233 IGC233 M18 x 1 nezarovnaná PNP (Ø x v) 18 mm x 65 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
1 spínací kontakt
spínací vzdálenost (max.)
12 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celková cena (2 106,61 Kč / kus)
2 106,61 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Indukční snímač iFm IGC233
- Odolné proti olejům a chladícím mazadlům
- Dobře viditelné zobrazení stavu sepnutí
- Velmi vysoká spínací frekvence
- Korekční faktor 1: Stejná vzdálenost sepnutí na všechny kovy
- Pevné magnetické pole
Technické parametry
- Rozměry [mm]: M18 x 1 / L = 65
- Ukazatel: Stav sepnutí: 4 x 90° LED, žlutá
- Pracovní vzdálenost [mm]: 0...9,72
- Okolní teplota-1 [°C]: -25... 70
- Aplikace: Použití v obráběcích strojích, chladících a mazacích prostředcích
- Výstup: Spínací kontakt
- Zvláštní vlastnost: Pozlacené kontakty; korekční faktor k=1; pevné magnetické pole
- Provozní napětí [v]: 10... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Způsob konstrukce: Nezarovnaná
- Elektrické provedení: PNP
- Vestavěný software je součástí dodávky: Ano
- Pouzdro: Konstrukční tvar závitu
- Hmotnost [g]: 43.000
- Označení závitu: M18 x 1
- Hystereze: 3...15
- Korekční faktor (Al): 1
- Korekční faktor (Cu): 1
- Korekční faktor (MS): 1
- Korekční faktor (V2A): 1
- Korekční faktor k=1: Ano
- Korekční faktor pro ocel (St37): 1
- Ochrana proti zkratu: Ano
- Odolný proti magnetickému pole: Ano
- max. Pokles napětí spínací výstup DC [v]: 2,5
- MTTF: 657
- Zkušební značky (zvláštní případy): CCC
- Interval skutečného zapojení MR [mm]: 12 ± 10 %
- Spínací vzdálenost [mm]: 12
- Spínací frekvence DC [Hz]: 2000
- Spínací bod rift: -10...10
- Ochrana: IP 68; („Coolant“)
- Stupeň krytí: II
- Konektor: Zástrčka - Pinlayout: Konektor 0061 - konektor: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: 20
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Kategorie produktu
senzor
- Typ
IGC233
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
1 spínací kontakt
- spínací vzdálenost (max.)
12 mm
- Výstupy
PNP
- Materiál pouzdra
Ušlechtilá ocel V4A
- Provedení
Induktivní
- Vlastnosti materiálu
odolné proti oleji
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M18 x 1
- Připojení
M12
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP68
- Délka
65 mm
- V
65 mm
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 65 mm
- Obsah
1 ks
- Spínací frekvence
2000 Hz
- Hmotnost
0.05
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3318371 ifm Electronic senzor Induktivní IGC233 IGC233 M18 x 1 nezarovnaná PNP (Ø x v) 18 mm x 65 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3318371 ifm Electronic senzor Induktivní IGC233 IGC233 M18 x 1 nezarovnaná PNP (Ø x v) 18 mm x 65 mm
Popis
Indukční snímač iFm IGC233
