fischertechnik education 554868 Studijní model továrny 4.0 24V tréninkový a simulační model

Vzdělávací prostředí fischertechnik slouží k učení a porozumění aplikací v oblasti průmyslu 4.0 na odborné ško Simulace je proces objednávky, výrobní proces a proces dodání v digitalizovaných a propojených fázích procesu.

Obrázek značky

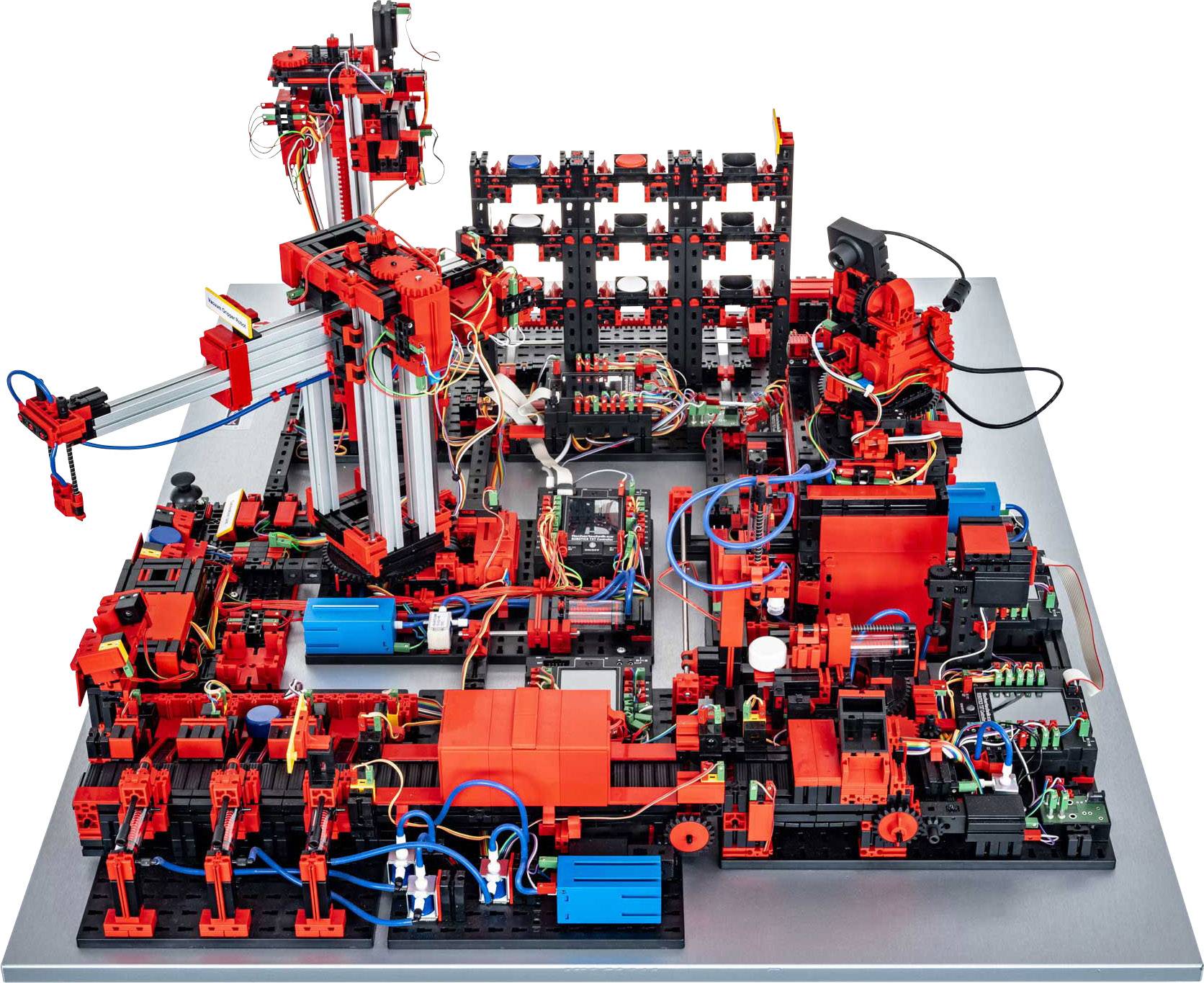

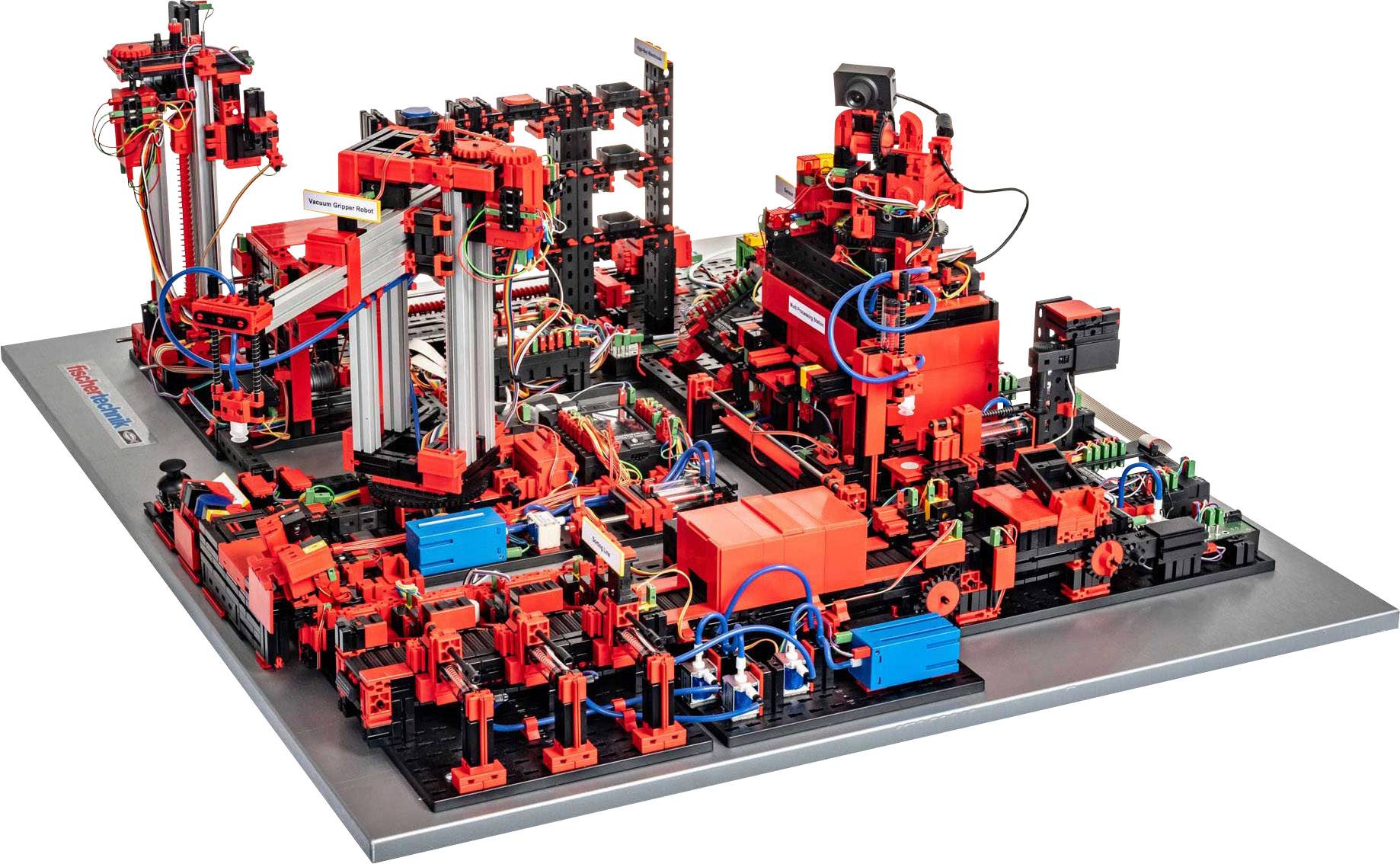

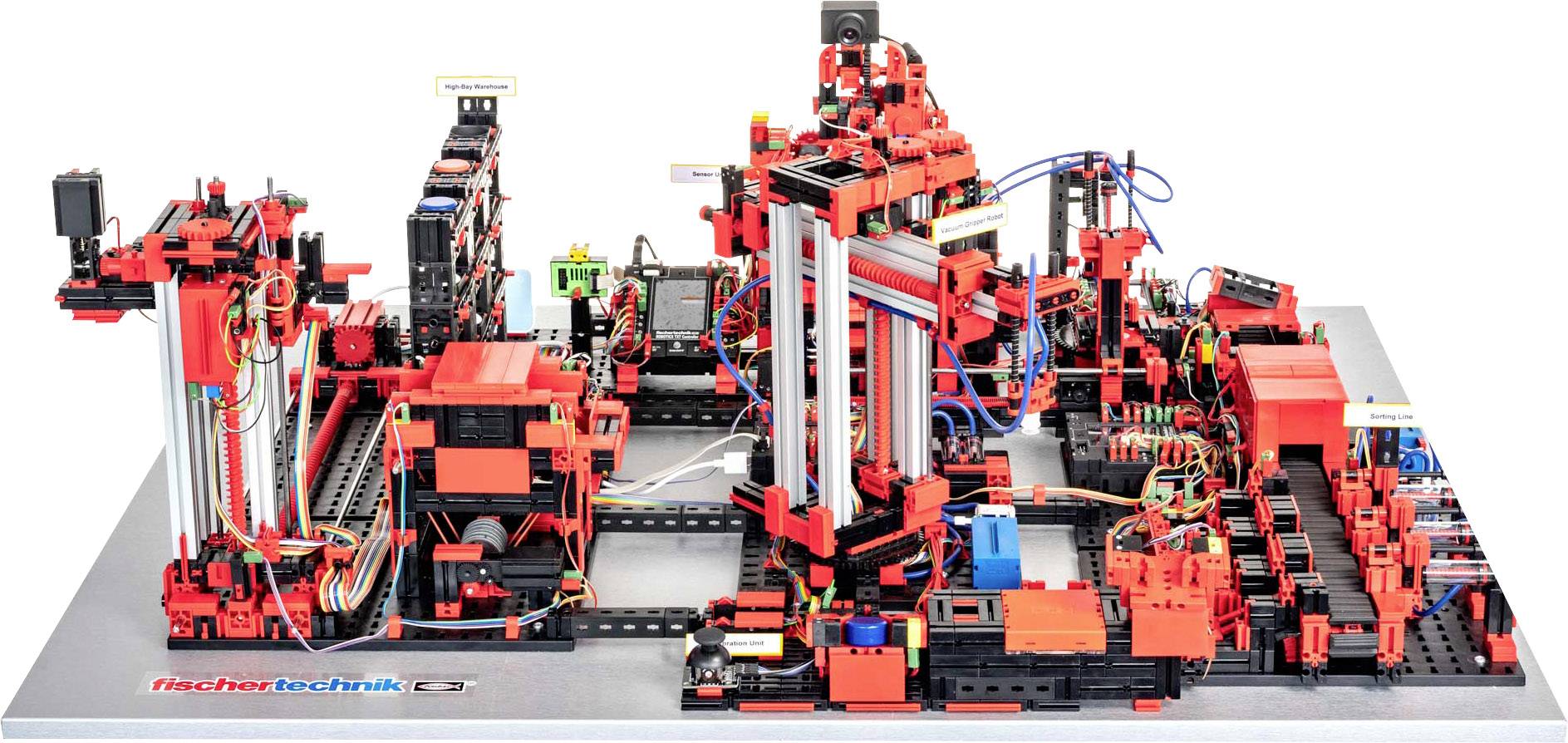

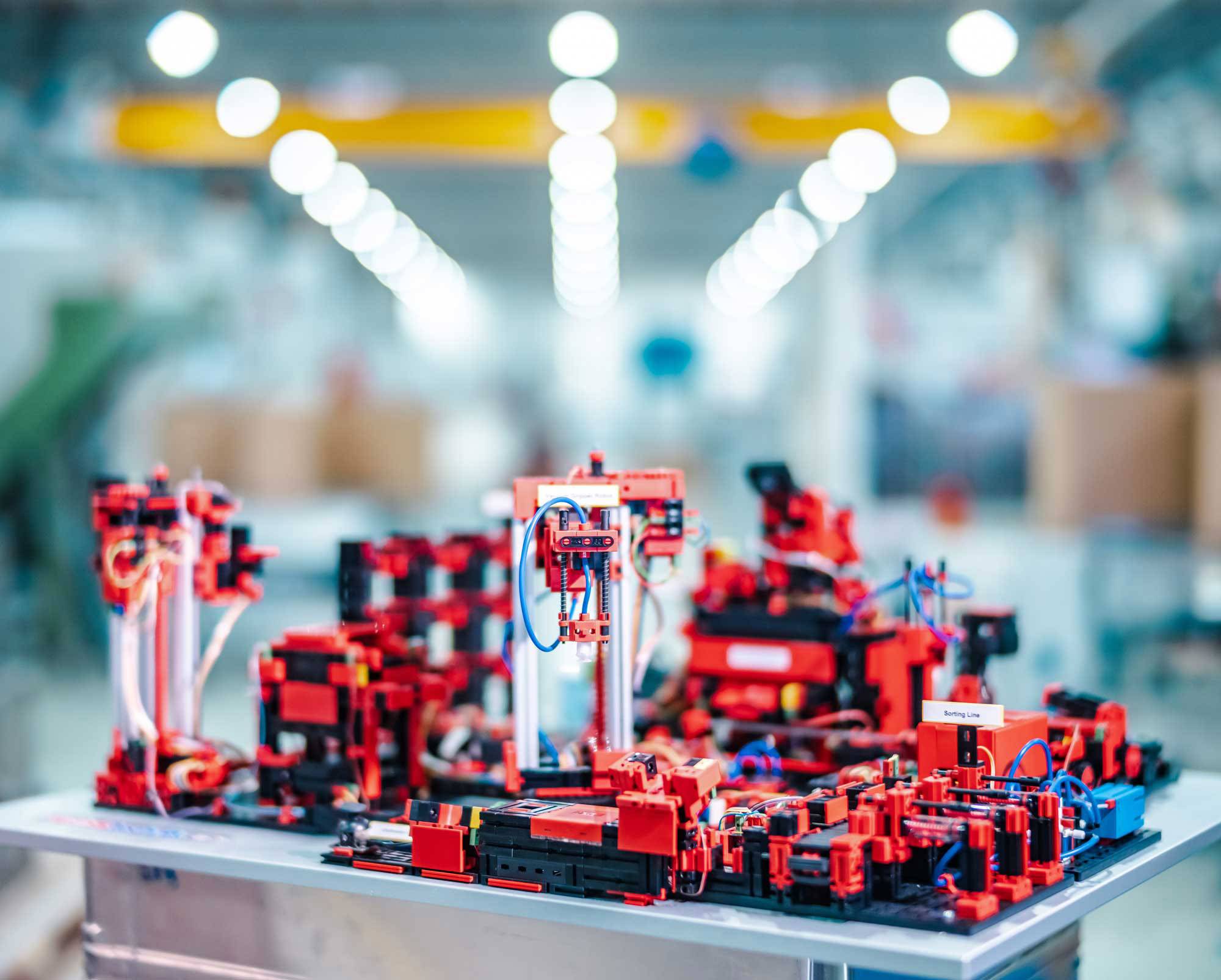

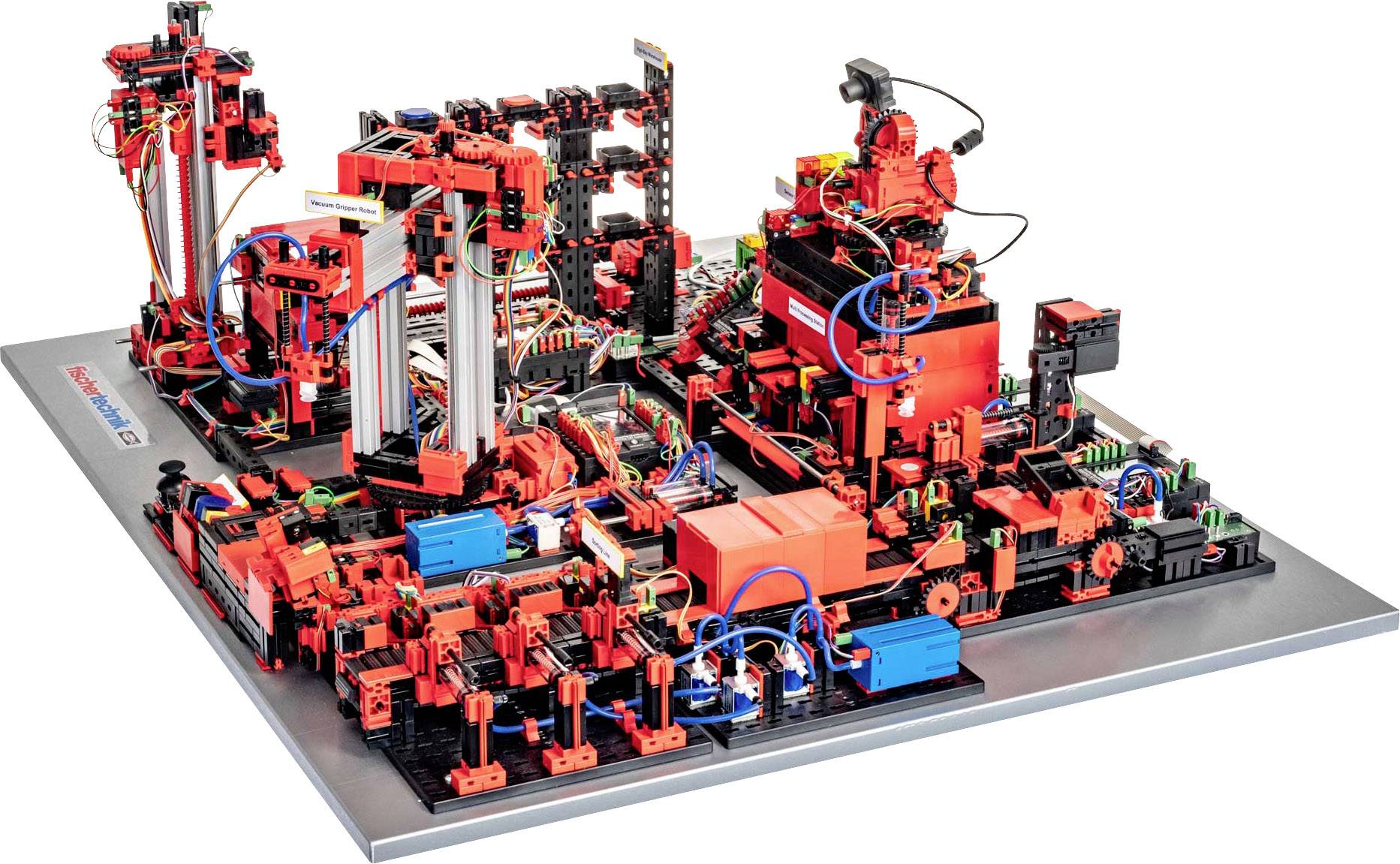

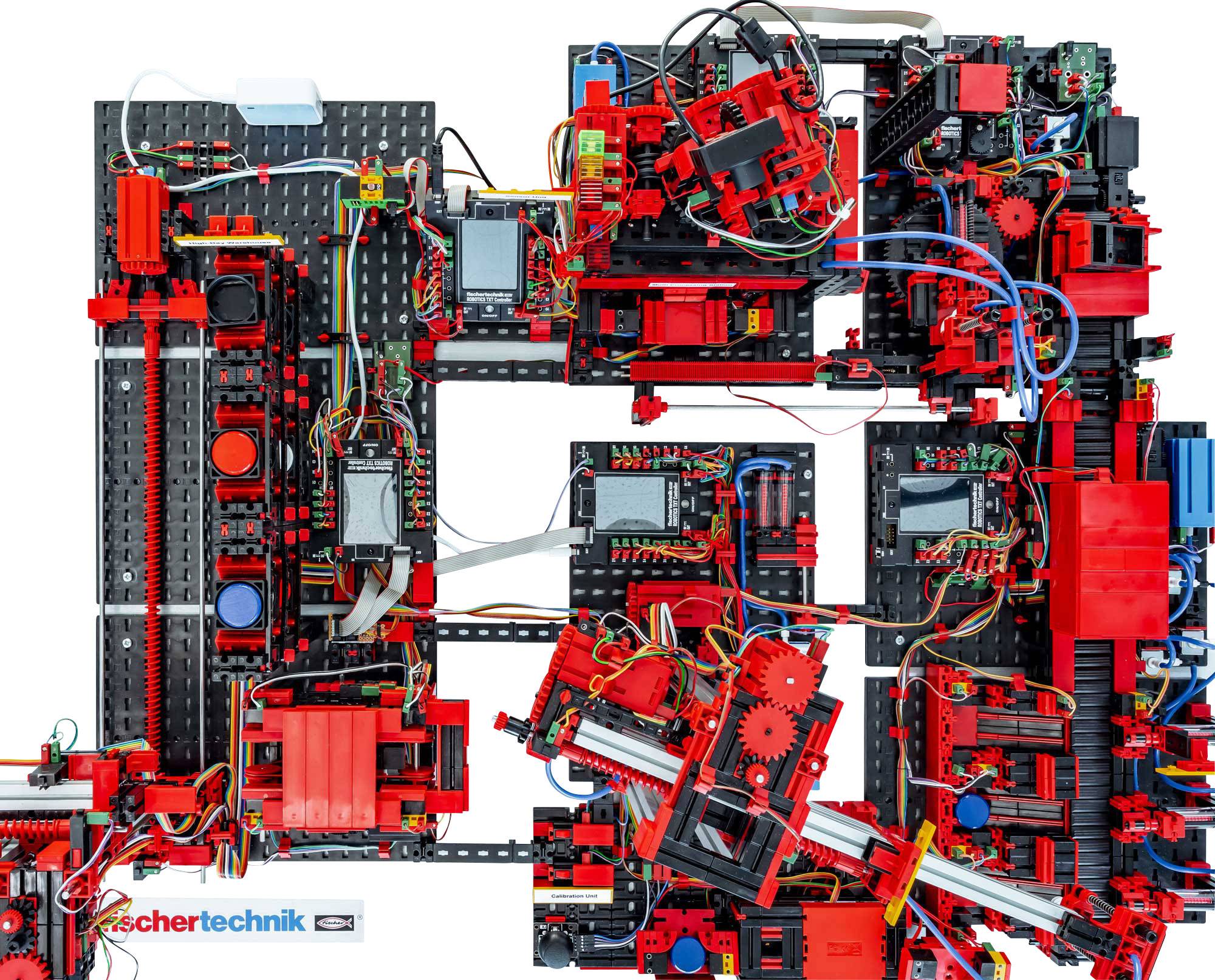

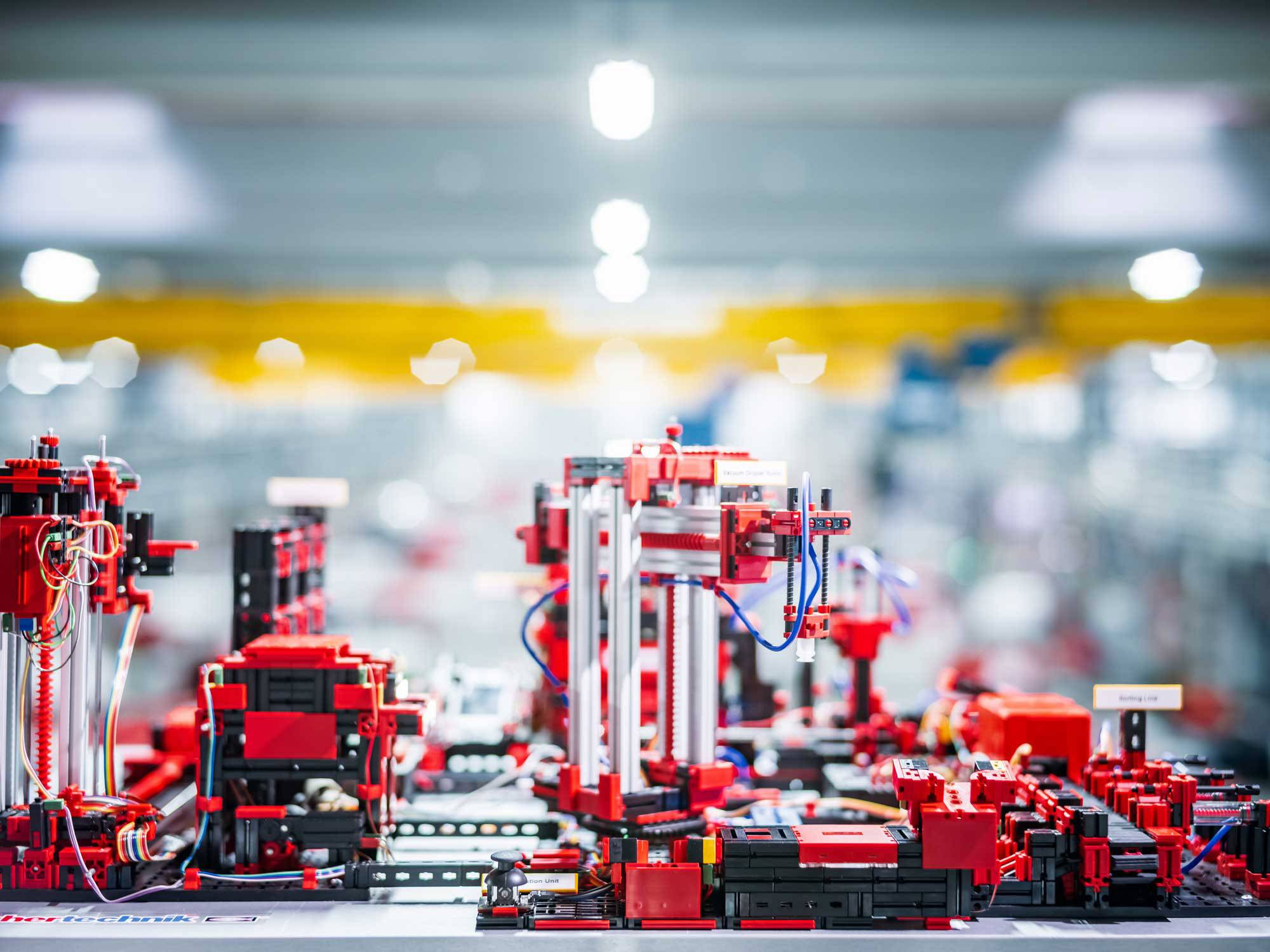

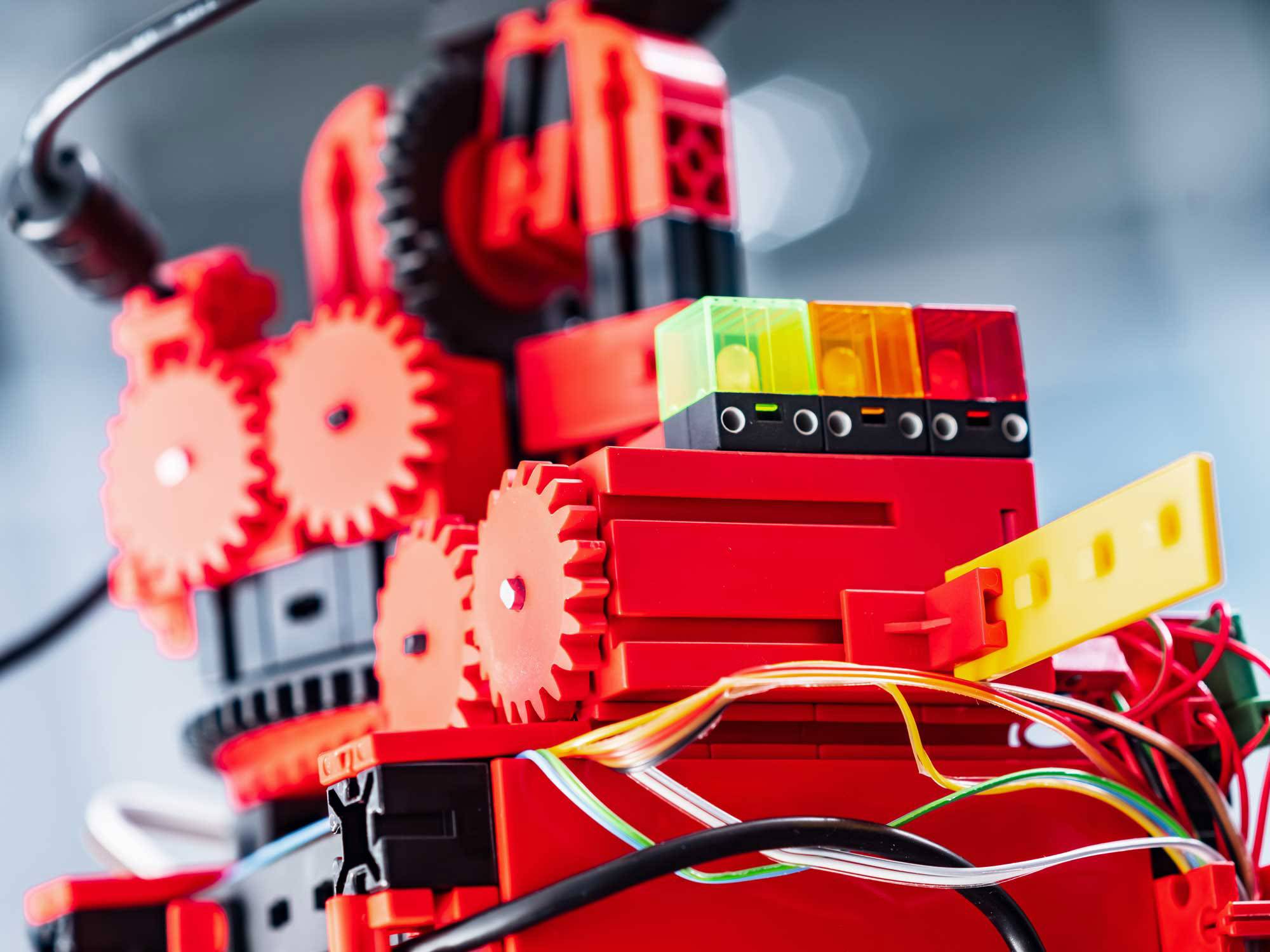

Studijní závod se skládá z modulů pro vstupní a výstupní zařízení, vakuového sacího držáku, vysokoregálního tábora, víceobráběcí stanice s hořákou, třídicí dráhy s identifikací barev, environmentálního senzoru a otočné kamery. Po dodání surového zboží probíhá uložení do ložisek na vysoké úrovni a po objednávce na palubní desce, procházejí obrobky příslušnými výrobními moduly a aktuální stav je ihned viditelný na palubní desce.

Integrovaný snímač prostředí hlásí hodnoty teploty, vlhkosti vzduchu, tlaku vzduchu a kvality vzduchu. Kamera díky vertikálnímu i horizontálnímu náklonu natáčí celé zařízení a je tak použitelná pro dálkové monitorování pomocí webového rozhraní.

Jednotlivé obrobky jsou sledovány pomocí technologie NFC (Near Field Communication): Každý obrobek obdrží jedinečné identifikační číslo (ID). To umožňuje dohledání a viditelnost aktuálního stavu obrobků v procesu zpracování.

Ovládání
Studijní závod na 4.0 v je řízen PLC (nezávisle na značce, není součástí dodávky) a je součástí dodávky připravený ukázkový program (jako strukturovaný text, ST). Program byl vypracován na základně Siemens S7-1500 (podrobnosti viz na této straně v sekci „ke stažení“).

Nově vyvinuté desky adaptéru 24 v jako rozhraní pro PLC jsou předmontovány ve výukové závodě a jsou spojeny pomocí svorek. Mimo jiné můžete s touto nejnovější generací desek adaptérů
Encoder motory lze řídit rychlostí přes PWM
Existují výstupní stupně Push/Pull pro fototranzistory a tlačítka

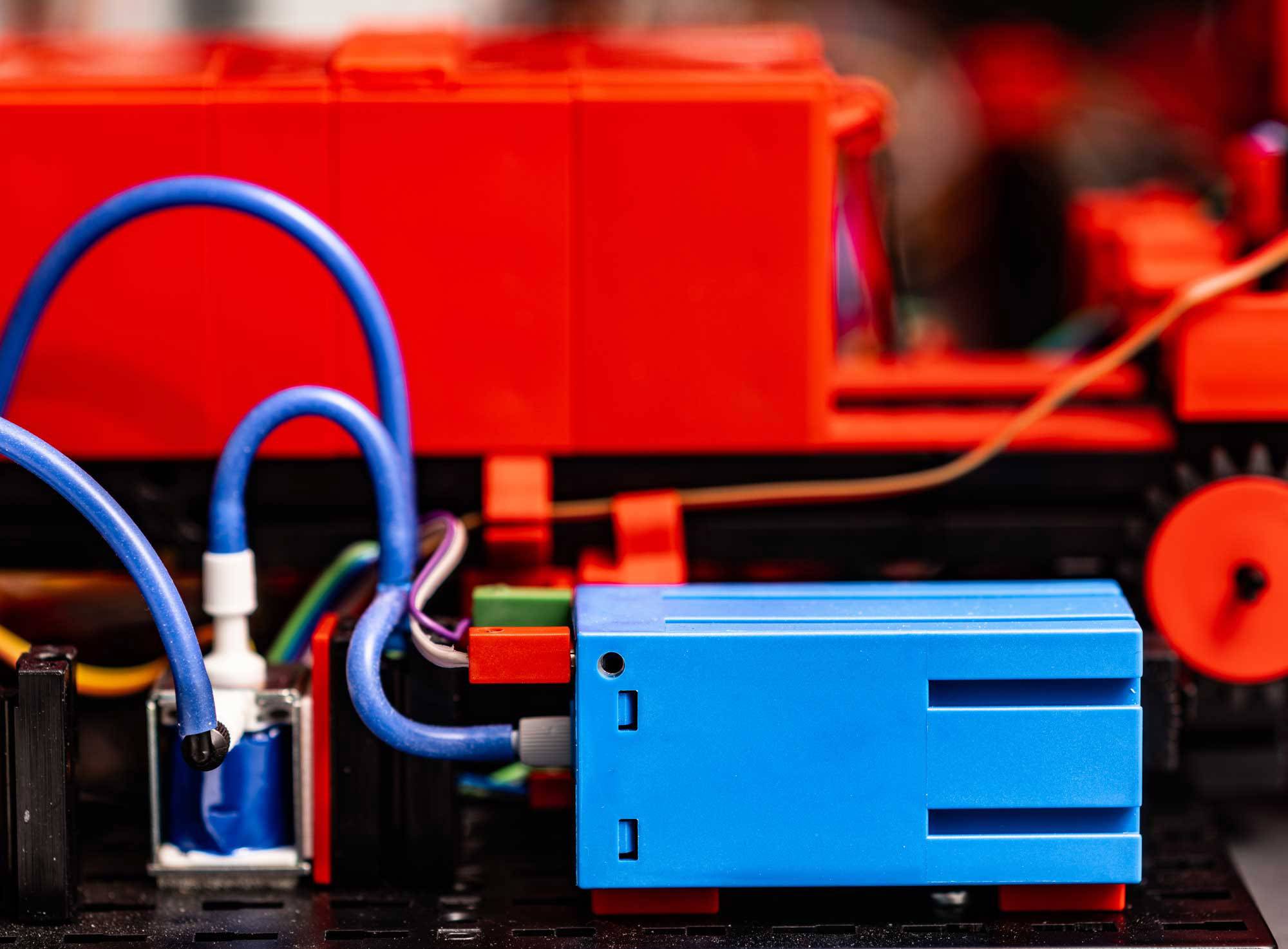

Navíc je nainstalována technologie fischertechnik TXT. Ten je napájen pomocí adaptérové desky a zajišťuje připojení fischertechnik Cloud. Kromě toho komunikuje TXT kontrolér do MQTT na IOT Gateway (Raspberry Pi), který je následně přeložen do řízení OPC-UA. Tak lze přes rozhraní MQTT ovládat komponenty na bázi 9V senzoru životního prostředí, USB kameru, senzor jasu a NFC čtečku a přečíst je z PLC. Ještě zajímavější by však měla být další funkce IOT Gateway, a to možnost volitelného připojení k vlastním cloudovým službám. Studijní továrna 4.0 tak nabízí maximální flexibilitu pro příslušné uživatele.

Cloudová technika fischertechnik
Pomocí přiloženého Wi-Fi routeru integrovaného do učebny lze vytvořit spojení pro cloudovou techniku fischertechnik. Doporučuje se použít webový prohlížeč Chrome nebo Firefox. www.fischertechnik-cloud.com. Servery cloud computingu se nacházejí v Německu a zajišťují, aby ukládání dat podlévalo přísným evropským požadavkům. Osobní údaje jsou chráněny v účtu s přístupem ke hesla, který používá velmi bezpečný průmyslový standard „OAuth2“. Všechna přenášená data do cloudu jsou šifrována certifikáty (https standard).

2 ovládací desky, Raspberry Pi a Node-RED

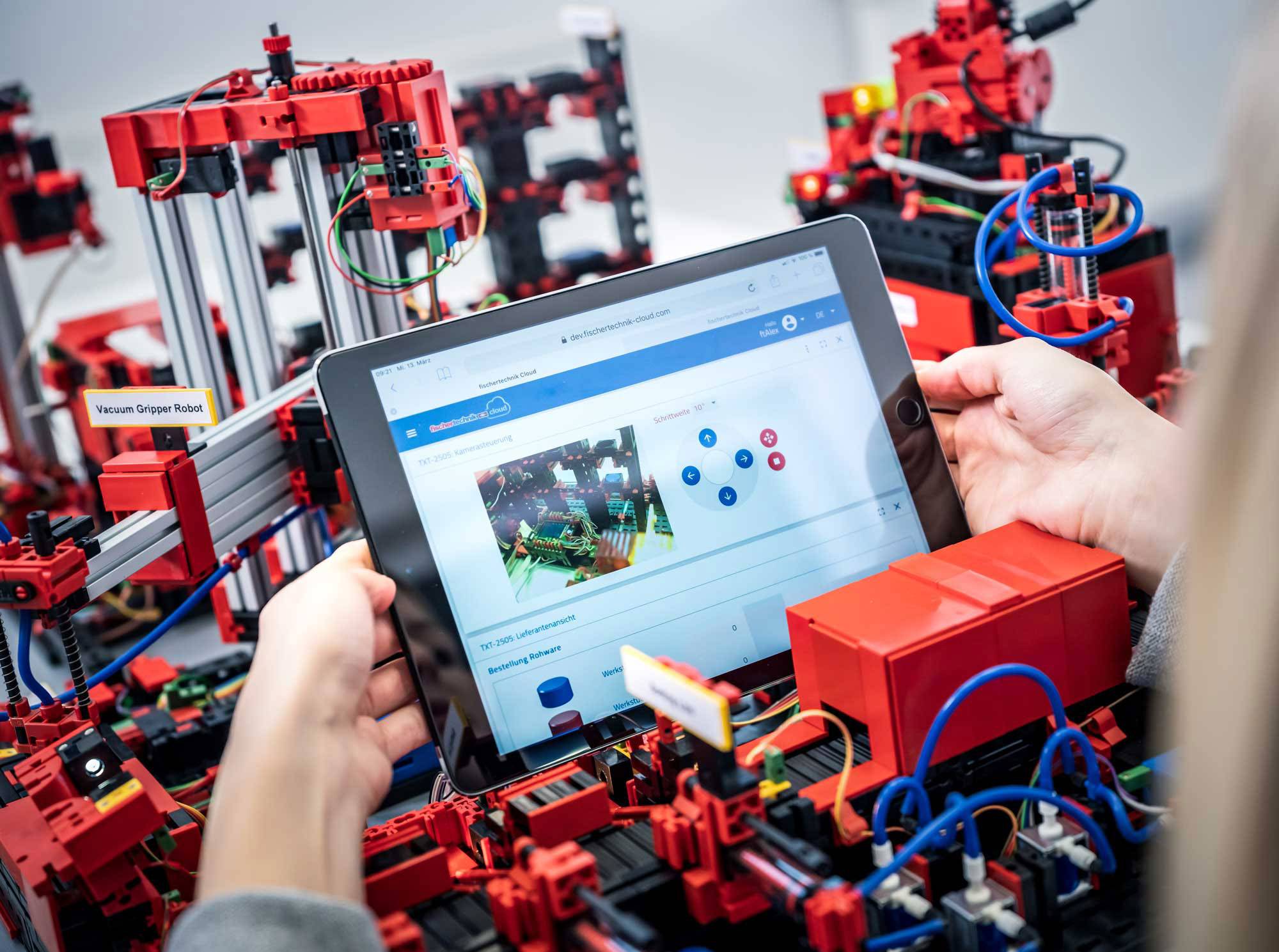

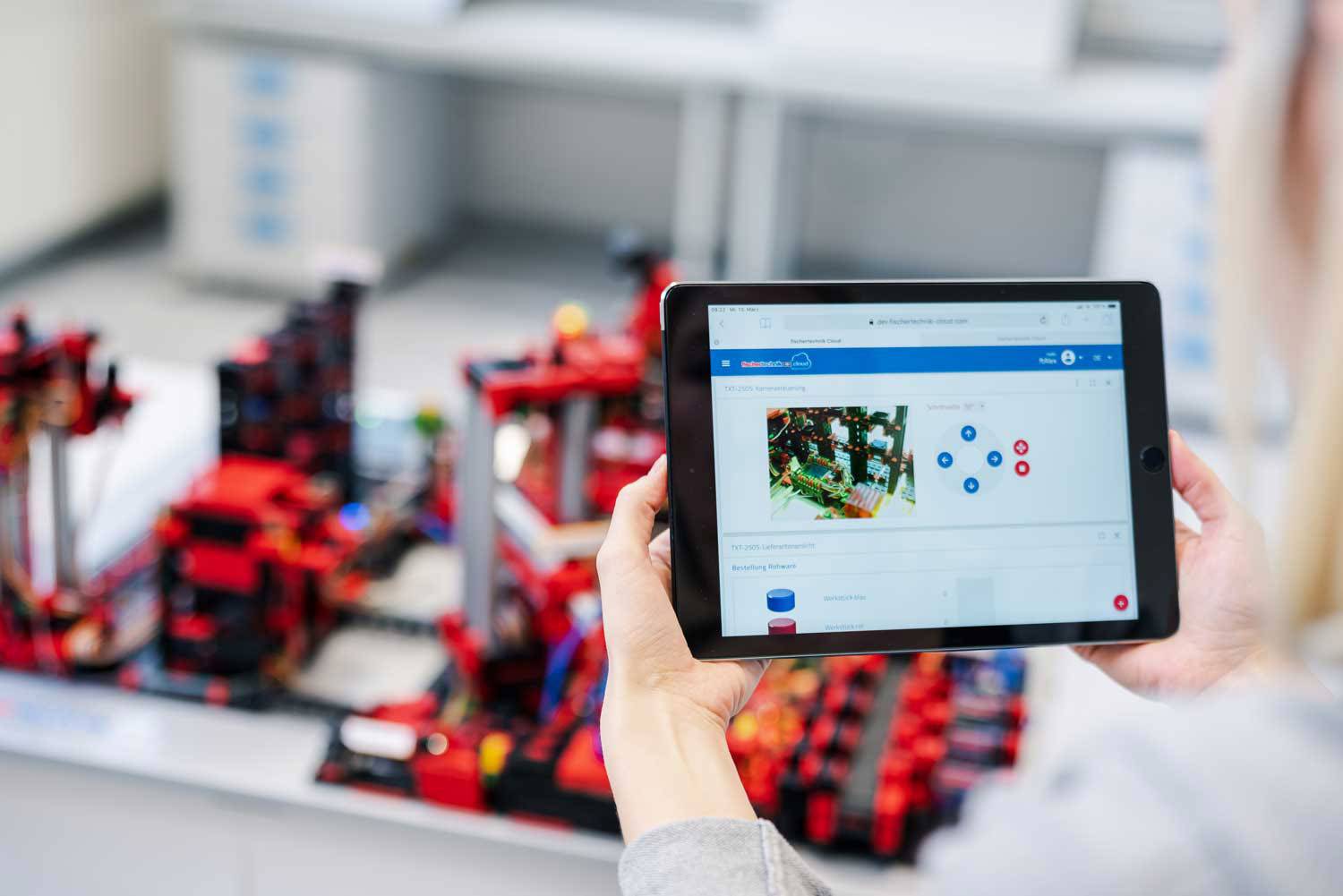

S pomocí cloudových úložišť fischertechnik můžete ovládat i přes mobilní zařízení, jako jsou tablety, smartphony, notebooky a PC. Kromě toho je lokální palubní deska, vytvořená pomocí Node-RED, na níž je implementována Raspberry Pi (IOT-Gateway), a lze ji pomocí Node-RED vytvořit vlastní ovládací desky.

Deskové desky obsažené v výukové továrně v roce 4.0 umožňují zobrazení platforem ze tří různých perspektiv:
- pohled zákazníka
- pohled dodavatele
Výrobní světlo

V pohledu zákazníka je na něm zobrazen Webshop povrch s pořadalem, na němž lze objednat předmět a sledovat aktuální stav objednávky v kooru zboží. Tento průběh je zobrazen na povrchu zákazníka, aby byl informován o stavu objednávky.

V případě dodání zboží je operace objednávky zboží prezentována a vizualizována.

Ve výrobním odvětví lze zjistit stav výroby, výrobní proces, stav zásob, čtečku NFC a RFID a také hodnoty senzorů.

Kromě toho lze také ovládat kameru, která dohlíží na výrobní linku. Všechny tyto funkce jsou ovládány v jednom okně a přepnuty pomocí menu.

V režimu výroby je stav příslušného modulu vizualizován semaforovým znázorněním. Pokud dojde k poruše ve výrobě, bude tato skutečnost po odstranění příčiny potvrzena tlačítkem a výroba bude pokračovat.výrobní proces je vizuálně zjednodušen prostřednictvím souvisejících uzlů. Aktivní uzel (= výrobní modul) se rozsvítí zeleně nebo červeně, pokud je daný krok procesu v reálném čase zpracován nebo došlo k chybě a čekal na nápravu.

Výrobní náhled zásob vizualizuje stávající zásoby obrobků včetně minimální a maximální zásoby. Je uložen postup pro objednávkový bod. Tento pohled na výrobu slouží pouze vizualizaci.pohled na výrobu NFC a RFID-Readeru zobrazuje údaje o dílo a lze jej použít k manuálnímu čtení nebo vymazávání obrobků. Nezpracované údaje z NFC Tags lze pomocí standardní NFC aplikace přečíst z mobilních zařízení pomocí NFC čtečky. Každý dílec má vlastní, nezaměnitelnou ID a poskytuje následující údaje: Stav, barva a časové razítko dodání až odeslání.kamera je rovněž řízena z pohledu výroby a také zobrazené hodnoty snímače životního prostředí jsou zde viditelné.
