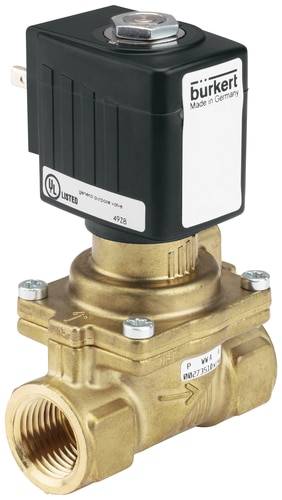

Bürkert servem řízený ventil 221846 6281 EV 230 V/AC spojka G 1/2 Jmenovitá vzdálenost 13 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 640,50 Kč / kus)
2 640,50 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
2/2cestný magnetický ventil s servo membrána
- Spínací ventil pro vody
- Krátké montážní délka
- Vyšší hodnoty průtoku
- Schliessschlagarm a NEHLUČNÝ
- Odolná membrána
Technické parametry
- Jmenovitý průměr 13,0 mm
- Připojení k potrubí: hrdlo G 1/2"
- Kv-Wert 3,8 m³/h
- Rozsah tlaku 0,2 - 16 bar
- Napětí 230 V/50 - 60 Hz
- Teplota média -10 až +80 °C
- Teplota okolí max. +55 °C
- Spínací časy 0,1 - 4 sekundy (podle jmenovitý průměr a diferenčního tlaku)
- Elektrické příkon 24 VA (zpoždění sepnutí), 14/8 VA/W (provoz při ohřívač cívka)
- Kategorie produktu
servem řízený ventil
- Provozní napětí
230 V/AC
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 1/2
- Teplota média (rozsah)
-10 do +80 °C
- Číslo výrobce
221846
- Provozní tlak (min.)
0.2 bar
- Těsnicí materiál
NBR
- Funkce
2/2-cestný
- Hmotnost
0.600 kg
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
13 mm
- Vlastnosti
spojka
- Šířka
42 mm
- V
104.6 mm
- Délka
65 mm
- QNn hodnota
4100 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Hodnota kv
63.33 l/min
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 626634 Bürkert servem řízený ventil 221846 6281 EV 230 V/AC spojka G 1/2 Jmenovitá vzdálenost 13 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 626634 Bürkert servem řízený ventil 221846 6281 EV 230 V/AC spojka G 1/2 Jmenovitá vzdálenost 13 mm 1 ks
Popis
Magnetický ventil s Vorgesteuertes servo membrána pro ovládání tekutá a čistý médií. Konstrukce je schliessschlagdampfend. Pro plné otevírání a zavírání je tlaková od 0,5 bar.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný průchozí ventil
- Normálně zavřený
- Materiál pláště: mosaz podle DIN EN 50930-6
- Ventil vnitřní součástky z nerezové oceli, mosazi a plast (PPS)
- Těsnicí materiál NBR
- Média: neutrální média, např. tlak vzduchu, vodní
- Cívka materiál polyamid
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
