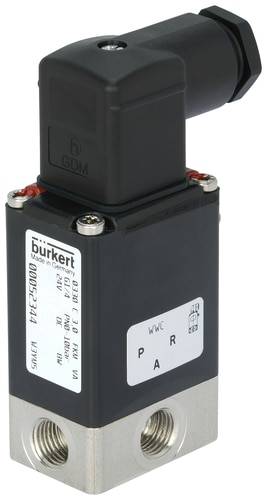

Ilustrační obrázek
Ilustrační obrázek
Bürkert přímo řízený ventil 45024 0330 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 3 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 442,15 Kč / kus)
7 442,15 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2-cestné skládací kotva ventil s oddělovací membrána
- Média oddělené ventil
- S blokovací Handhilfsbetatigung
- Bez problémů u snadno znečištěných média
- Pro plynulý plynné a agresivní média
- Vysoká životnost i při chodu nasucho
- Všechna média konektory v úrovni
Technické parametry
- Připojení k potrubí G 1/4"
- Jmenovitý průměr 3,0 mm
- Kv-Wert 0,18 m³/h
- Rozsah tlaku 0 - 10 bar
- Napětí 024 V/50 Hz
- Teplota média 0 až +90 °C
- Teplota okolí max. +55 °C
- Max. viskozita 37 mm²/s
- Doba rozpojení: 8 - 15 ms
- Doba zapnutí 8 - 15 ms
- Elektrický výkon 30 VA (zpoždění sepnutí), 15 VA (provoz) , 8 W (teplo cívka)
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/AC
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 1/4
- Teplota média (rozsah)
0 do +90 °C
- Číslo výrobce
45024
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
3/2-cestné
- Hmotnost
0.460 kg
- Max. teplota média
+90 °C
- Min. teplota média
0 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
3 mm
- Šířka
34 mm
- Délka
46 mm
- QNn hodnota
195 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Hodnota kv
3 l/min
Ke stažení
List technických údajů
List technických údajů 623795 Bürkert přímo řízený ventil 45024 0330 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 3 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 623795 Bürkert přímo řízený ventil 45024 0330 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 3 mm 1 ks
Popis
Přímo věrně napodobený magnetický ventil s Burkerts jedinečný skládací kotva technologie. Magnetický systém a střední prostor jsou díky použito dělicí systém mebrán oddělené. Ventil je velmi odolný, rychle se spínající a má vysokou životnost i při chodem na sucho.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Oddělené média přímo věrně napodobený magnetický ventil
- Normálně zavřený
- Materiál pláště: nerezová ocel
- Těsnicí materiál FKM
- Cívka materiál epoxid
- Tepelná izolace třída cívka H
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
