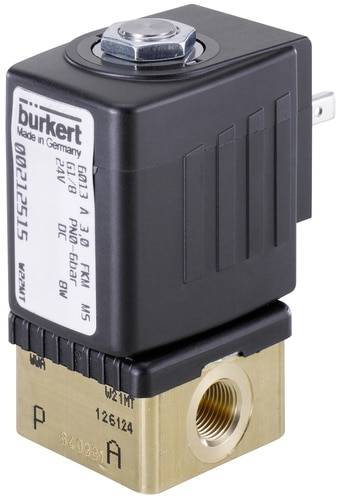

Ilustrační obrázek
Ilustrační obrázek
Bürkert přímo řízený ventil 125302 6013 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 3 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 276,86 Kč / kus)
2 276,86 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
2/2cestný malý elektromagnetický ventil, direktwirkend
- Malá konstrukce
- Direktwirkend
- FKM těsnění jako standard
- 4 x 90° otáčet lze Aufsteckspule
- Rychle se spínající
- Vhodné pro technické vakuový
Technické parametry
- Jmenovitý průměr 3,0 mm
- Připojení k potrubí: hrdlo G 1/4"
- Kv-Wert 0,23 m³/h
- Rozsah tlaku 0 - 10 bar
- Napětí 024 V/50 Hz
- Teplota média -10 až +100 °C
- Teplota okolí max. +55 °C
- Max. viskozita 21 mm²/s
- Doba rozpojení 20 ms
- Doba zapnutí 30 ms
- Elektrické příkon 8 W, 24 VA (zpoždění sepnutí), 17 VA (provoz)
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/AC
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 1/4
- Teplota média (rozsah)
-10 do +100 °C
- Číslo výrobce
125302
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.429 kg
- Max. teplota média
+100 °C
- Min. teplota média
-10 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
3 mm
- Vlastnosti
spojka
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Hodnota kv
3.83 l/min
Ke stažení
List technických údajů
List technických údajů 624948 Bürkert přímo řízený ventil 125302 6013 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 3 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 624948 Bürkert přímo řízený ventil 125302 6013 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 3 mm 1 ks
Popis
Malý magnetický ventil se stane zámek, dávkovací, plnicí a Beluften.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný malý elektromagnetický ventil
- V klidové poloze uzavřený
- Materiál pláště: mosaz
- Těsnicí materiál FKM
- Média: neutrální plyny a kapaliny (např. tlak vzduchu, vodě, Hydraulikol, technický vakuová)
- Cívka materiál polyamid třída B
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: jednotlivé ventil trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
