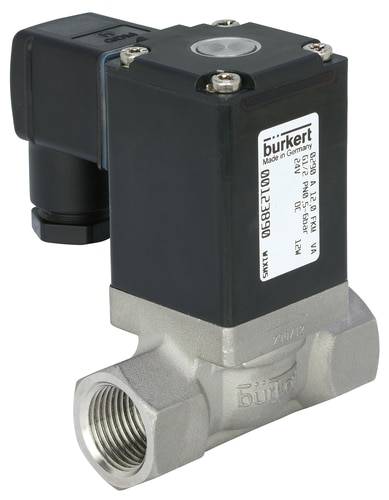

Bürkert membránový ventil 68510 290 24 V G 1 Jmenovitá vzdálenost 25 mm nucené řízení 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (20 676,86 Kč / kus)
20 676,86 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Membránový ventil řízený servem až do jmenovité šířky DN50; pevně spárovaná membrána otevírá bez diferenčního tlaku; provoz odolný proti vibracím, zašroubovaný systém spulování; energeticky úsporné snížení výkonu u všech DC provedení
Technické parametry
- Typ pohonu: Zdvihací kotva
- Hlavní princip funkce ventilu: Membránový ventil
- Spínací funkce: Zapnuto/vypnuto
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Max. Jmenovitý tlak (kapalina): 16 bar
- Střídavé napětí: Ano
- Jmenovitý výkon: 16 W
- Druh cívky: Šroubovaná v bloku
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Velikost cívky: 49 mm
- Otevření spínacího času: 100 ms - 250 ms
- Spínací doba: 700 ms - 2 ms
- Výroba ventilů: Kompletní ventil
- Spínací výkon AC: 120 VA
- Napětí frekvence 50 Hz
- Kategorie produktu
membránový ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1
- Provozní médium
Kapalina
- Teplota média (rozsah)
-10 do +80 °C
- Číslo výrobce
68510
- Provedení
Vakuové provedení
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
NBR
- Hmotnost
1736 kg
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Jmenovitá vzdálenost
25 mm
- Délka
115 mm
- QNn hodnota
10.7 l/min
IP65
- Max. okolní teplota
+55 °C
- Účinky
nucené řízení
- Hodnota kv
10
Ke stažení
List technických údajů
List technických údajů 2350746 Bürkert membránový ventil 68510 290 24 V G 1 Jmenovitá vzdálenost 25 mm nucené řízení 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350746 Bürkert membránový ventil 68510 290 24 V G 1 Jmenovitá vzdálenost 25 mm nucené řízení 1 ks
Popis
Ventil 0290 je membránový ventil řízený servem řady S.EV. Ventil se otevře bez diferenčního tlaku. Otevření je podporováno pevnou membránou. Integrovaná funkce „Soft-Kick“ přitom poskytuje otevření šetrné k materiálu. Podle různých aplikací jsou k dispozici různé membránové materiály. Nabídka je doplněna variantami z nerezové oceli. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Pro snížení elektrického příkonu je v cívce zalitá elektronika „Kick and Drop“. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65 - ve spojení s krytem z nerezové oceli NEMA 4X.
Obsah balení
- Vč. Síťové zásuvky na nářadí
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
